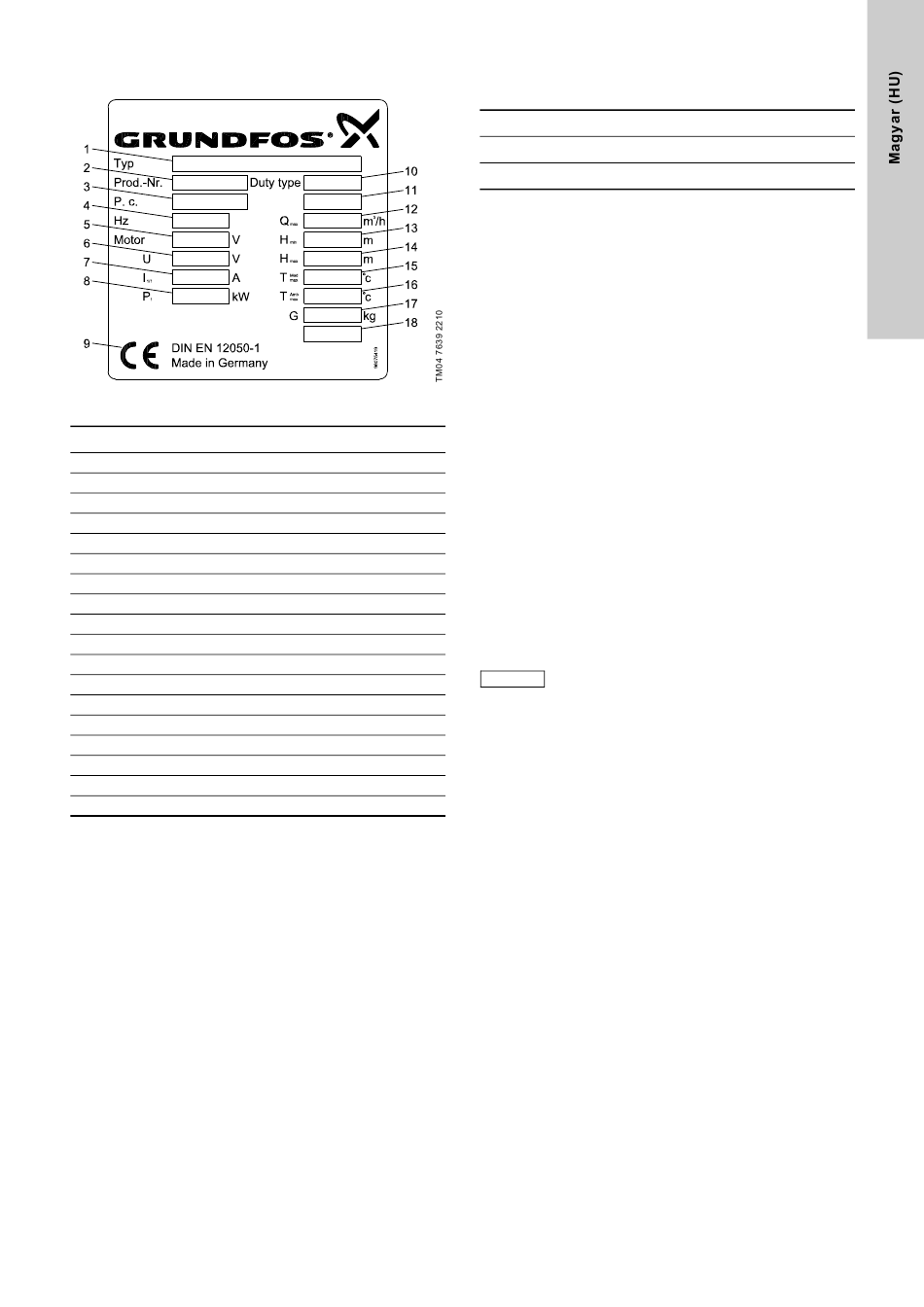

Adattábla, átemelő berendezés
3. ábra Adattábla, átemelő berendezés
Poz. Leírás
1 Típusjelzés
2 Cikkszám
3 Gyártási kód (év/hét)
4 Frekvencia [Hz]
5 Fázisok száma + feszültség [V]
6 Feszültség [V]
7 Áramfelvétel teljes terhelésnél [A]
8 Motor felvett teljesítmény P
9 CE jelölés
10 Üzemmód
11 Sorozatszám
12 Maximális térfogatáram [m
13 Minimális emelőmagasság [m]
14 Maximális emelőmagasság [m]
15 Maximális közeghőmérséklet [°C]
16 Max. környezeti hőmérséklet [°C]
17 Tömeg [kg]
18 Üres
6.1.1 Gyűjtőtartály
A gáz- és szagtömör gyűjtőtartály a szennyvízzel szemben
ellenálló polietilénből (PE) készül, és rendelkezik a bemeneti
csövek, nyomócsövek, a szellőzőcső és a tartozékként
rendelhető kézi membránszivattyú bekötéséhez szükséges
csőcsatlakozási pontokkal.
A gyűjtőtartály rendelkezik egy elfordítható, excentrikus befolyó
csonk lemezzel, melynek csőközép magassága 180 és 315 mm
közötti padlószint feletti magasságra állítható be. A szokásos
szintek jelölése a bemenet mellett látható. Lásd
berendezés telepítése fejezet.
A gyűjtőtartály rendelkezik még az oldalán összesen négy
vízszintes bemeneti csonkkal (2 x DN 100, 2 x DN 50), és
a tartály tetején két függőleges belépőcsonkkal (1 x DN 150,
1 x DN 50). A vízszintes beömlőnyílások tengelymagassága
115 mm (DN 50) és 250 mm (DN 150) a padlószint felett.
Az oldalsó és hátsó bemenetek 180 ill. 250 mm-rel a padlószint
felett vannak, az EN 33 és EN 37 szerinti kialakítású falra szerelt
vagy álló WC csészék direkt bekötéséhez. A többi bemenetre
egyéb szaniterek csatlakoztathatók.
[kW]
1
3
/h]
8.3 Az átemelő
A tartálytérfogat és a hasznos térfogat (a start és a stop közötti
térfogat) az Multilift MOG ls MDG berendezésnél az alábbi
táblázatban látható:
Bemeneti szint [mm]
Tartálytérfogat [l]
Hasznos térfogat [l]
A megfelelő bemeneti start szint beállítását a beüzemelés során
kell elvégezni a beállítás menüben. Lásd
fejezet. Az elektromos csatlakoztatás utáni első lépés
a beüzemelés során a szint beállítás.
A kiülepedés megelőzése érdekében a tartály alját úgy alakították
ki, hogy a szennyvizet a szivattyúhoz vezesse.
6.1.2 Szivattyú
A szivattyú szabad átömlésű vortex járókerékkel készül, ami
a szivattyú teljes élettartama alatt szinte változatlan teljesítményt
biztosít. Szivattyú jelleggörbék: lásd
A motor állórész ház öntöttvasból készül, 150 µm epoxi festéssel.
A szivattyú csúszógyűrűs tengelytömítéssel rendelkezik.
További műszaki adatok: lásd 13. Műszaki adatok
Az egyfázisú motorok védelme a tekercsekbe épített
hőkapcsolók, üzemeltetésük pedig a vezérlőszekrényben
elhelyezett indító és üzemi kondenzátorok segítségével történik.
A háromfázisú motorok túlterhelés elleni védelmét a motor
tekercsekbe épített hőkapcsoló és egy további hőkapcsoló
biztosítja.
Ha a három fázisú szivattyúknál a fázissorrend hibás, a vezérlés
hibát jelez, és nem engedi indulni a szivattyút ill. szivattyúkat.
A fázissorend változtatásáról további információ a 17. ábrán
szerepel.
A Multilift MDG átemelő berendezés két
szivattyúval rendelkezik, ami biztosítja
a tartalékot szivattyú hiba esetén, illetve további
szivattyúzási teljesítményt nyújt, amennyiben
a hozzáfolyás mennyisége meghaladja egy
szivattyú teljesítményét.
Megjegyz.
Ha a szennyvíz elvezetés nem szünetelhet, a két
típus közül mindig a Multilift MDG berendezést
kell választani. A darálószerkezetről további
információ a 6.1.5 Őrlőszerkezet
található.
6.1.3 Tengelytömítés
A darálószerkezetes szivattyúk két, patronos (cartridge)
tengelytömítés változattal rendelkeznek.
Az 1,5 kW ill. ez alatti teljesítményű szivattyúk elsődleges
tengelytömítése szilícium-karbid/szilícium-karbid (SiC/SiC)
csúszógyűrűs tömítés, a másodlagos pedig ajakos tömítés.
Az ajakos és a csúszógyűrűs tömítés egyetlen, beszerelésre
kész egységként kerül forgalomba, a karbantartás
megkönnyítése érdekében. Az alkatrész önállóan cserélhető.
Lásd a szerviz utasításokat.
A 2,6 kW ill. nagyobb teljesítményű szivattyúk elsődleges
tengelytömítése SiC/SiC, a másodlagos pedig
műszén/alumínium-oxid csúszógyűrűs tömítés. Az alkatrész
önállóan cserélhető. Lásd a szerviz utasításokat.
180 250 315
93 93 93
23 37 50
7.2 Beállítások menü
13.5 Jelleggörbék fejezet.
fejezet.
fejezetben
