Montage

6.1 Ventilsystem mit Buskoppler montieren

Sie erhalten Ihr individuell konfiguriertes Ventilsystem komplett verschraubt mit
allen Komponenten:
Ventilträger
Buskoppler
gegebenenfalls bis zu sechs I/O-Module
gegebenenfalls bis zu drei Modulerweiterungen
Die Montage des gesamten Ventilsystems ist in der beiliegenden Betriebsanleitung
für das VS ausführlich beschrieben. Die Einbaulage des montierten VS ist beliebig. Die
Abmessungen des kompletten VS variieren je nach Modulbestückung.

6.2 Module beschriften

Beschriften Sie die für den Buskoppler vorgesehene/verwendete Adresse am
Buskoppler im Feld BTN.
Beschriften Sie die Anschlüsse direkt auf den Beschriftungsfeldern der Input-/

Output-Module.

Die Zuordnung der Beschriftungsfelder zu den Anschlüssen ist durch die
Bezeichnung der Anschlüsse gegeben.

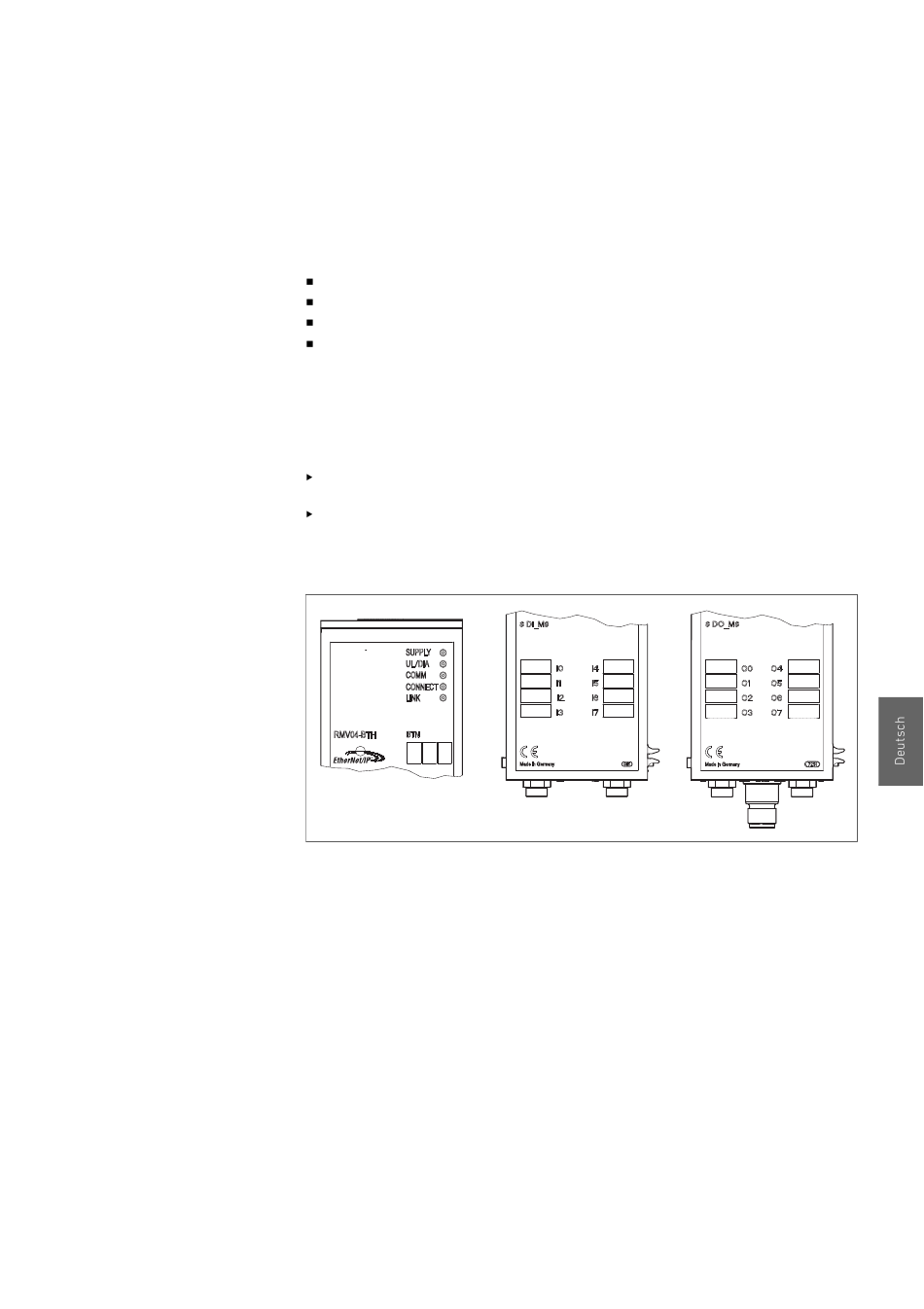

Abb. 5: Beschriftungsfelder am Buskoppler (CMS-B-BEIP), Input-Modul (8DI_M8)
und Output-Modul (8DO_M8), Beispiele
