Anschlüsse

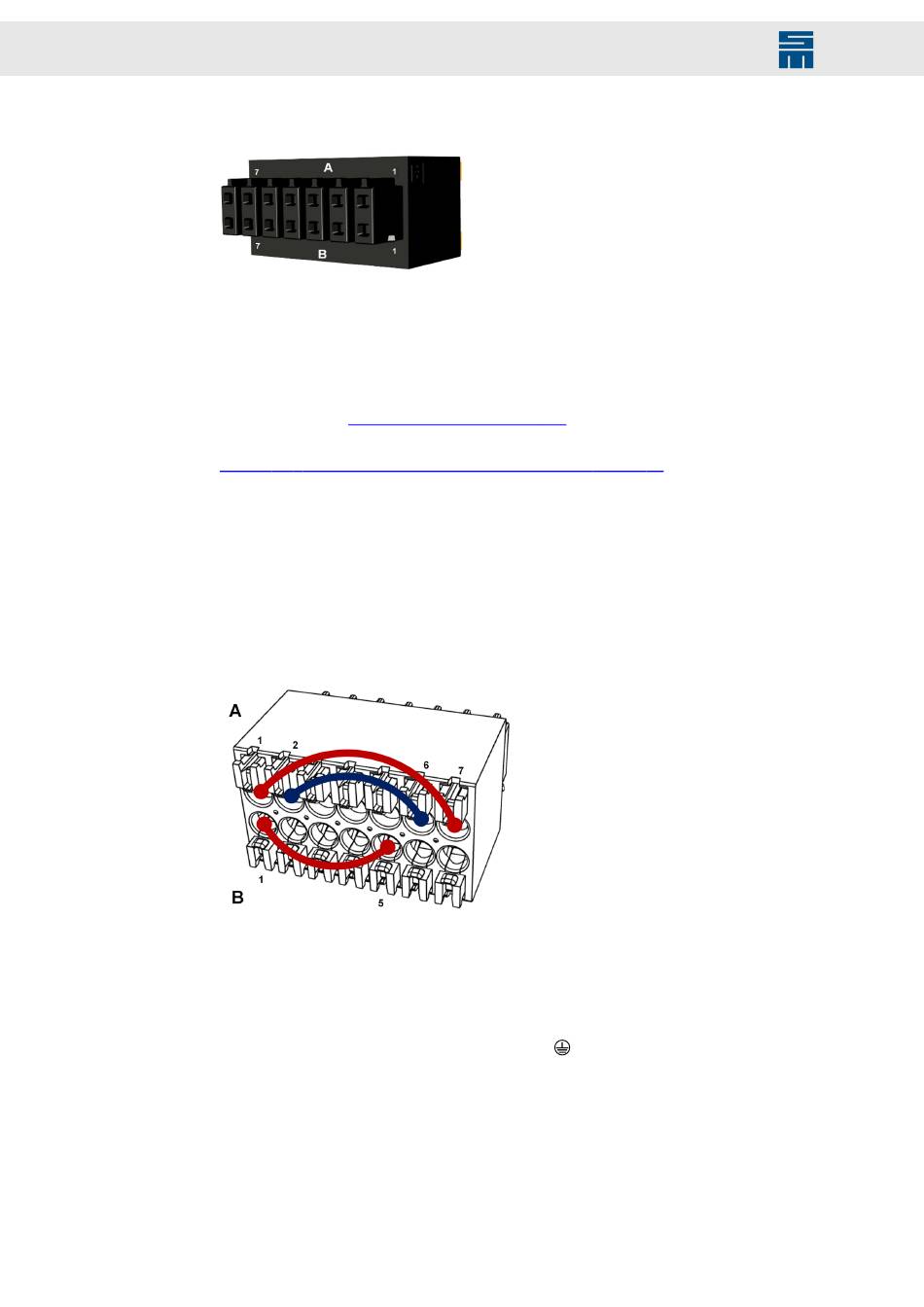

Die folgende Abbildung zeigt die Steckseite: Die obere Reihe mit den Nasen ist Sei-
te A. Die untere Reihe mit den äußeren Rasthaken ist Seite B.
Abb. 69: Steckseite X70
Angaben zu den Klemmanschlüssen:
▶
Leiterquerschnitt starr/flexibel: 0,14 bis 0,5 mm²
▶
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 bis
0,34 mm²
▶
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,14 bis 0,25 mm²
▶
Anschlussart:
Eine Beschreibung der Sicherheitsfunktion STO inkl. Anschlussbeispiele finden Sie im
Kapitel 8.1 „Sicherheitsschaltung / Anlaufsperre (STO)", Seite
7.13.1

STO-Funktion deaktiviert

Wird die Funktion STO nicht benötigt, können Sie beispielsweise die folgenden 3 Brü-
cken im Stecker X70 setzen, um die Funktion zu deaktivieren.
▶
Brücke 1: A1 mit A7 verbinden (VCC24_STO mit X_SAFE_A)
▶
Brücke 2: B1 mit B5 verbinden (VCC24_STO mit X_SAFE_B)
▶
Brücke 3: A2 mit A6 verbinden (GND mit X_SAFE_0V)
Abb. 70: STO-Funktion deaktiviert (Beispiel)
7.14 Gehäuseerdung
Über die Einpressmutter mit der Kennzeichnung
det werden.
Verwenden Sie eine M4-Schraube (max. Länge 8 mm) und eine Federscheibe für die
Erdung.
84
Push-in-Federanschluss (S. 60)
Antriebssystem SD4S - Hardwarebeschreibung
86.
kann das Gerät am Gehäuse geer-
