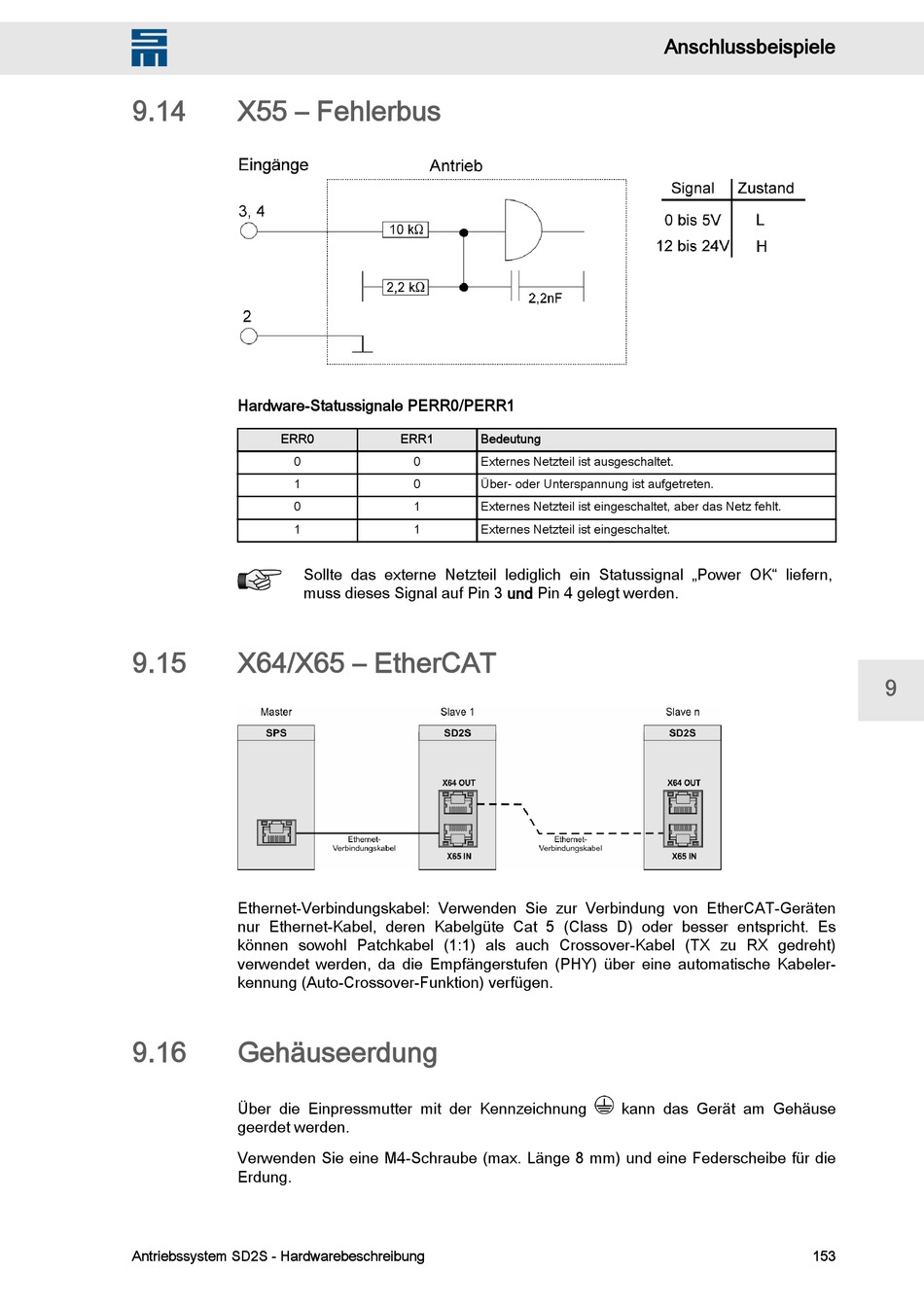

9.14 X55 – Fehlerbus
Hardware-Statussignale PERR0/PERR1
ERR0
0
1
0
1
Sollte das externe Netzteil lediglich ein Statussignal „Power OK" liefern,
muss dieses Signal auf Pin 3 und Pin 4 gelegt werden.
9.15 X64/X65 – EtherCAT
Ethernet-Verbindungskabel: Verwenden Sie zur Verbindung von EtherCAT-Geräten
nur Ethernet-Kabel, deren Kabelgüte Cat 5 (Class D) oder besser entspricht. Es
können sowohl Patchkabel (1:1) als auch Crossover-Kabel (TX zu RX gedreht)
verwendet werden, da die Empfängerstufen (PHY) über eine automatische Kabeler‐
kennung (Auto-Crossover-Funktion) verfügen.
9.16 Gehäuseerdung
Über die Einpressmutter mit der Kennzeichnung
geerdet werden.
Verwenden Sie eine M4-Schraube (max. Länge 8 mm) und eine Federscheibe für die
Erdung.
Antriebssystem SD2S - Hardwarebeschreibung
ERR1 Bedeutung
0 Externes Netzteil ist ausgeschaltet.
0 Über- oder Unterspannung ist aufgetreten.
1 Externes Netzteil ist eingeschaltet, aber das Netz fehlt.
1 Externes Netzteil ist eingeschaltet.
Anschlussbeispiele
kann das Gerät am Gehäuse
