Systembeschreibung
Autarker Betrieb
PROFIBUS-DP
1-6
Da alle Motorschutz- und Steuerfunktionen dezentral im System
SIMOCODE-DP 3UF5 abgearbeitet werden, kann der Motorabzweig auch
bei Ausfall des Automatisierungssystems (SPS) oder bei Störungen auf der
Kommunikationsstrecke weiter gesteuert werden. Daraus ergibt sich auch,
daß SIMOCODE-DP ohne Anschluß an den PROFIBUS-DP zu betreiben ist.
Der PROFIBUS-DP kann dann bei Bedarf nachgerüstet werden.
Der herstellerunabhängige in der DIN (E) 19245 Teil 3 EN 50170 genormte
PROFIBUS-DP (Process Fieldbus - Dezentrale Peripherie) stellt die lei-
stungsfähige Kommunikation zwischen SIMOCODE-DP 3UF50 und dem
Automatisierungssystems (SPS) her.
So werden Steuerbefehle, Betriebs-, Diagnose- und Statistikdaten über die
2-Draht-PROFIBUS-DP-Leitung übertragen.
Bis zu 4 Byte
zyklische Daten:
• Befehl Ein
• Befehl Aus
• Hand, Automatik
• Notstart
• Fehlerquittierung
• SPS-CPU-Überwachung
usw
213 Byte
azyklische Parameterdaten:
• Einstellstrom
• CLASS
• Stromgrenzwerte
• Steuerfunktionen
• Timer
• Wahrheitstabellen

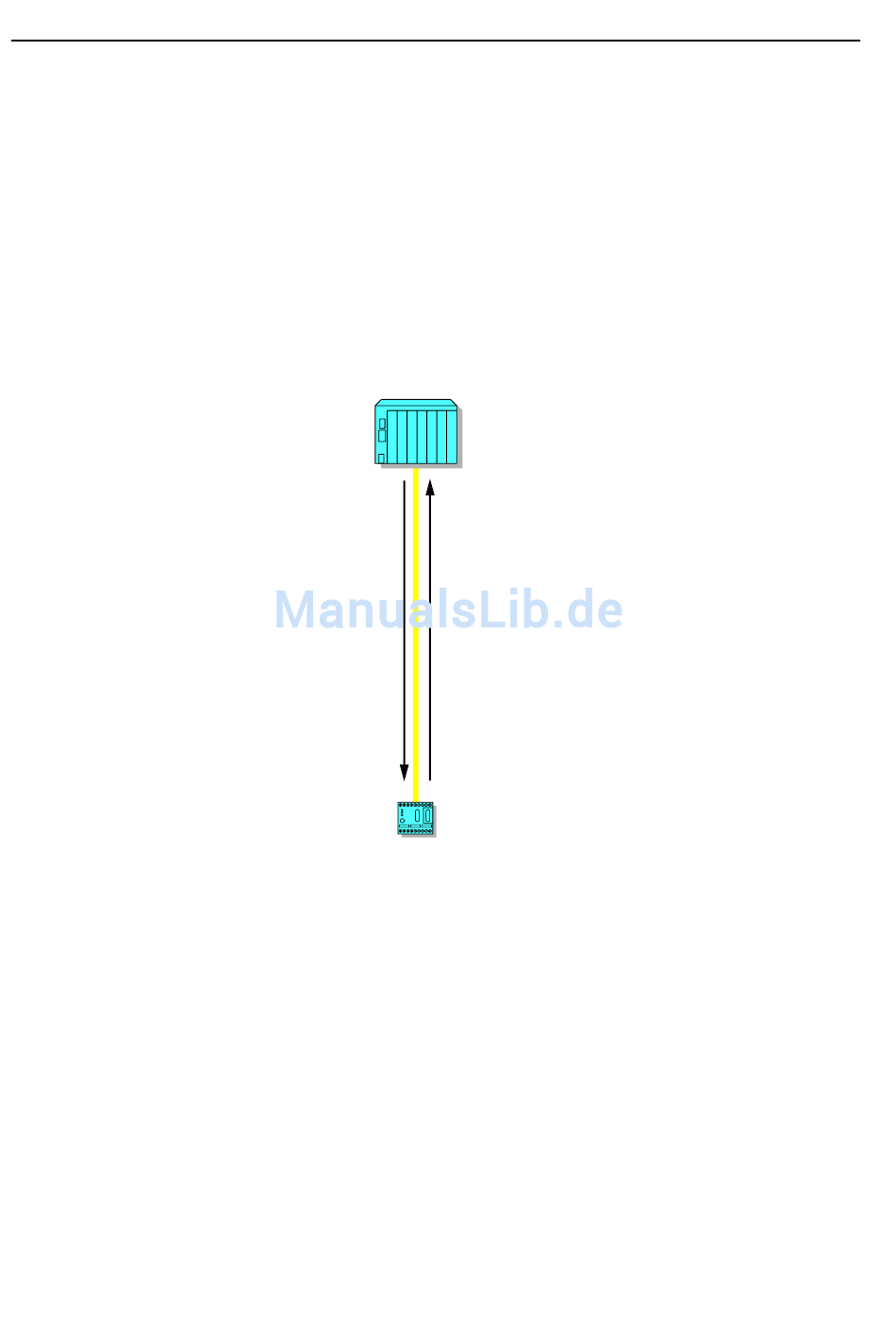

Bild 5: Datenverkehr über PROFIBUS-DP zwischen SPS und SIMOCODE-DP
Der im Automasierungsgerät gesteckte Kommunikationsprozessor (CP/IM)
übernimmt dabei die Verwaltung der am PROFIBUS-DP angeschlossenen
SIMOCODE-DP-Geräte und bildet die Schnittstelle zum Anwenderpro-
gramm. Die Weiterverarbeitung der SIMOCODE-DP-Daten, d. h. die Einbin-
dung in die anlagenübergreifende Steuerung und die anschließende Aufbe-
reitung erfolgt durch das Anwenderprogramm.
Parallel dazu können von einer zweiten "Zentralstation" aus alle
SIMOCODE-DP über PROFIBUS-DP parametriert, gesteuert und beobachtet
werden. Detaillierte Information finden Sie im Kapitel " Kommunikation und
Datenübertragung ".
Auf den nächsten Seiten lernen Sie den Funktionsumfang und die zur Verfü-
gung stehenden Komponenten kennen.
SPS/PLC oder Prozeßleitsystem
Bis zu 12 Byte
zyklische Daten:
• Rückmeldung Ein
• Rückmeldung Aus
• Warnung
• Störung
• Phasenstrom in %
usw
20 Byte
Diagnose:
• Überlast, Thermistor, Erdschluß,
jeweils Warnung und/oder
Auslösung
• Abzahl der Überlastauslösungen
• Betriebsstunden
usw
SIMOCODE-DP
GWA 4NEB 631 4286-01b
