Grundgerät 3UF50
Einstellungen
2-20
L1
L2
L3
N
UEBERLAST
STROMUNSYMMETRIE
PHASENAUSFALL
BLOCKIERSCHUTZ
STROMERFASSUNG
M
ϑ
3~

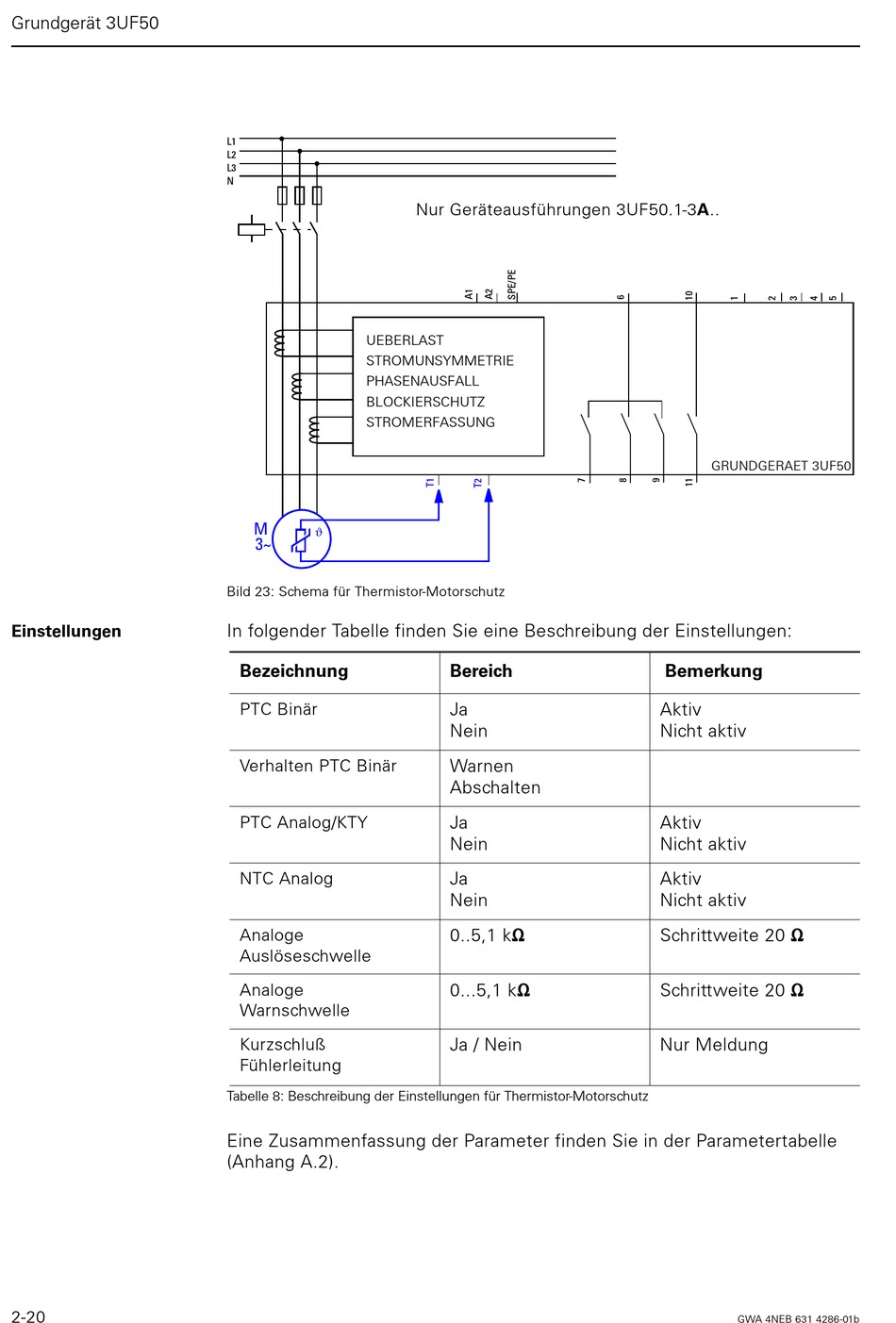

Bild 23: Schema für Thermistor-Motorschutz
In folgender Tabelle finden Sie eine Beschreibung der Einstellungen:
Bezeichnung
PTC Binär
Verhalten PTC Binär
PTC Analog/KTY
NTC Analog
Analoge
Auslöseschwelle
Analoge
Warnschwelle
Kurzschluß
Fühlerleitung
Tabelle 8: Beschreibung der Einstellungen für Thermistor-Motorschutz
Eine Zusammenfassung der Parameter finden Sie in der Parametertabelle
(Anhang A.2).
Nur Geräteausführungen 3UF50.1-3A..
Bereich
Ja
Nein
Warnen
Abschalten
Ja
Nein
Ja
Nein
0..5,1 km
0...5,1 km
Ja / Nein
GRUNDGERAET 3UF50
Bemerkung
Aktiv
Nicht aktiv
Aktiv
Nicht aktiv
Aktiv
Nicht aktiv
Schrittweite 20 m
Schrittweite 20 m
Nur Meldung
GWA 4NEB 631 4286-01b
