Schritt 8
Schritt 9
GWA 4NEB 631 4286-01b
Rufen Sie aus dem Dialog "Standardfunktionsbausteine" RMT auf. Hier ord-
nen Sie den Eingang 4 (Blockschaltbild auf Seite 8-13) dem Standardfunkti-
onsbaustein "Rückmeldung Test" zu. Klicken Sie auf die Schaltfläche
RMT. Wählen Sie im Folgedialog "Grundgerät GG" den Eingang 4 für RMT.

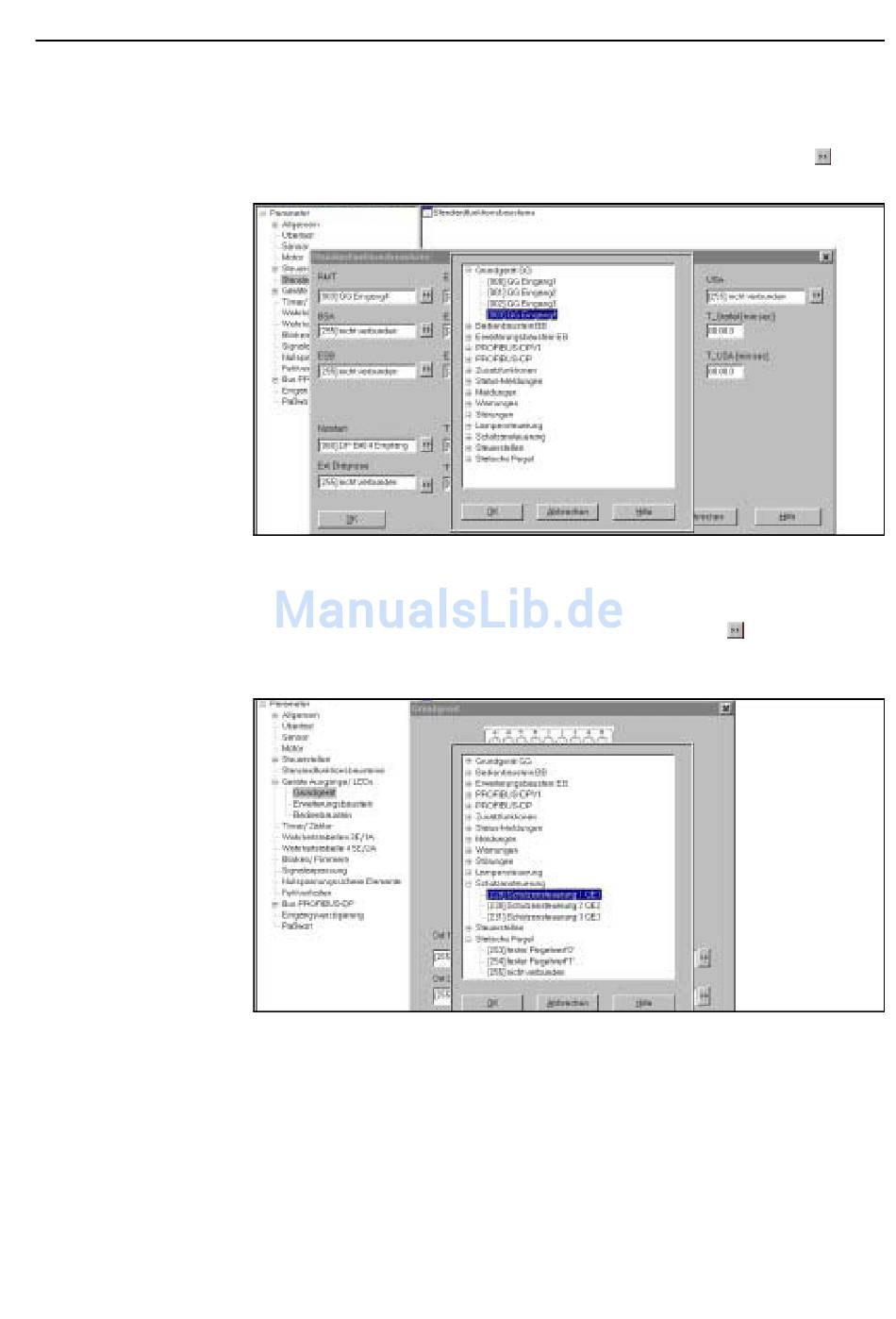

Bild 83: RMT einstellen im Dialog "Standardfunktionsbausteine"
Rufen Sie aus dem Dialog "Geräteausgänge/LEDs" das Grundgerät auf. Hier
ordnen Sie die Schützansteuerung QE1 (Blockschaltbild auf Seite 8-13) dem
Relaisausgang "Out 1" zu. Klicken Sie auf die Schaltfläche
len Sie im Folgedialog "Schützansteuerung" die Schützansteuerung 1 QE1 für
Out 1.
Bild 84: Relaisausgang Out 1 einstellen im Dialog "Geräteausgänge/LEDs"
Projektierungsbeispiel Direktstarter
bei Out 1. Wäh-
bei
8-21
