2.4 Eingänge
Beispiele
Schema
Eingangsverzögerung
GWA 4NEB 631 4286-01b
Funktionsbeschreibung
Das Grundgerät besitzt 4 Eingänge, mit denen Sie mechanische Schaltglie-
der oder Sensoren abfragen können.
Auf die Eingänge können Sie z. B. den Start- und Stop-Taster der Vor-Ort-
Steuerstelle verdrahten und der internen Steuerstelle "Vor-Ort" zuordnen.
Mit den Eingangssignalen können Sie z. B. Funktionsbausteine wie "Reset"
oder "Einschaltbereit (ESB)" durch entsprechende Zuordnung aktivieren.
Eingangs-
klemme Nr. 1
2
3
4

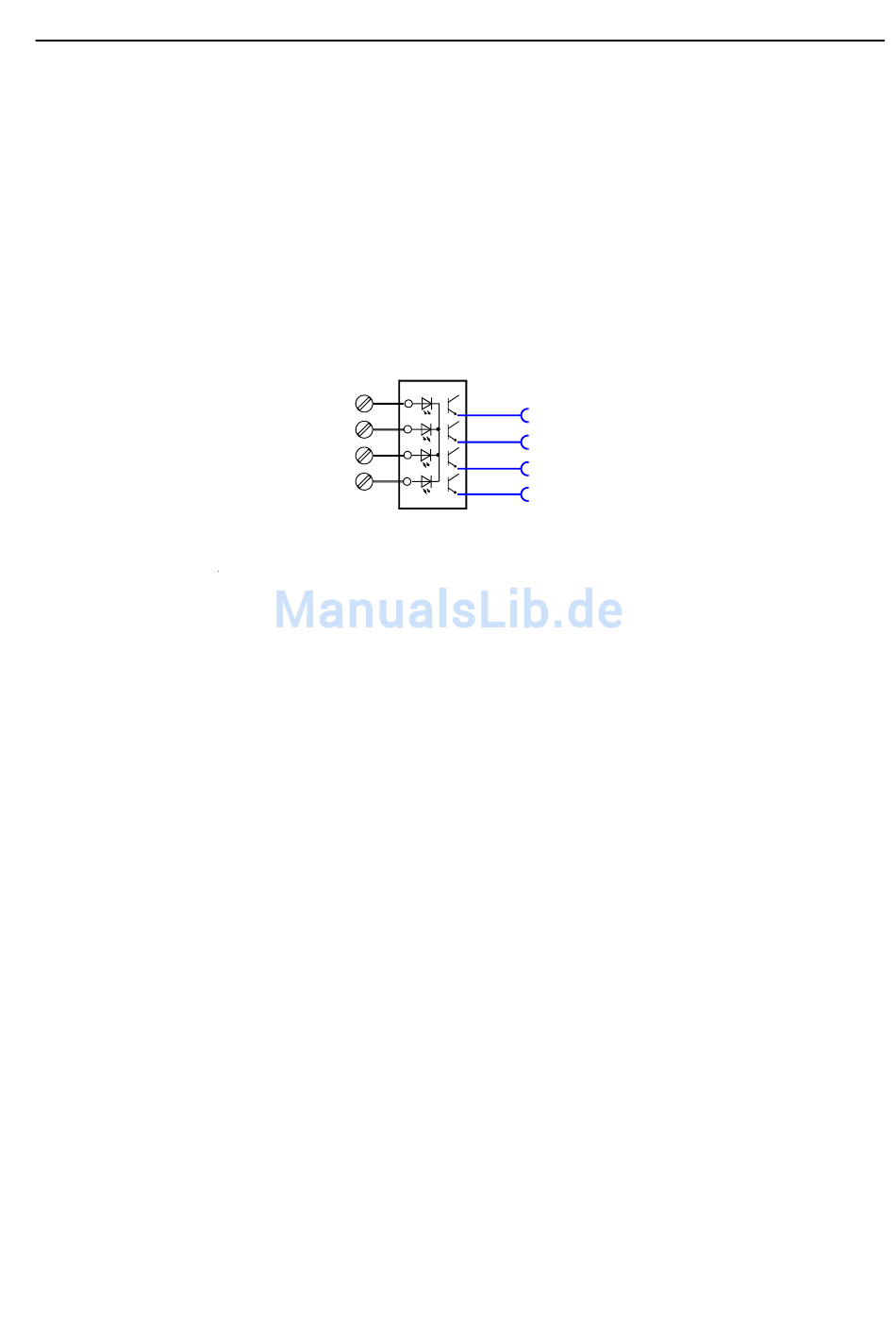

Bild 14: Schema Eingänge
Aus Gründen der Störsicherheit können Sie bei den Eingängen eine Entprell-
zeit einstellen.
Geräteinterne
Ausgänge
In1-GG
0
In2-GG
1
In3-GG
2
In4-GG
3
Grundgerät 3UF50
2-5
