Systembeschreibung
1.1
Schutz
Steuerung
Strom als zentraler
Bezugswert
Aufbau
1-2
SIMOCODE-DP 3UF5 (Siemens Motor Protection and Control Device -
Dezentrale Peripherie) ist ein Motorschutz- und Steuergerät mit
PROFIBUS-DP-Schnittstelle.
Der Mikroprozessor stellt das Herzstück des Systems dar. Mit ihm werden
alle Motorschutz- und Steuerfunktionen sowie Verriegelungen, Berechnung
der Betriebs-, Diagnose-, Statistikdaten sowie die leistungsfähige Kommuni-
kation (PROFIBUS-DP) zwischen Automatisierungsebene und Motorabzweig
realisiert.
Die integrierten Stromwandler dienen dabei zur Erfassung der wichtigsten
Meßgröße, dem elektrischen Strom. Ob für den Überlastschutz, der Über-
lastwarnung, der Stromgrenzwerte, der Rückmeldung Ein/Aus, der Berech-
nung der Anzahl der Betriebsstunden, usw., SIMOCODE-DP nimmt immer
den elektrischen Strom als zentralen Bezugswert.

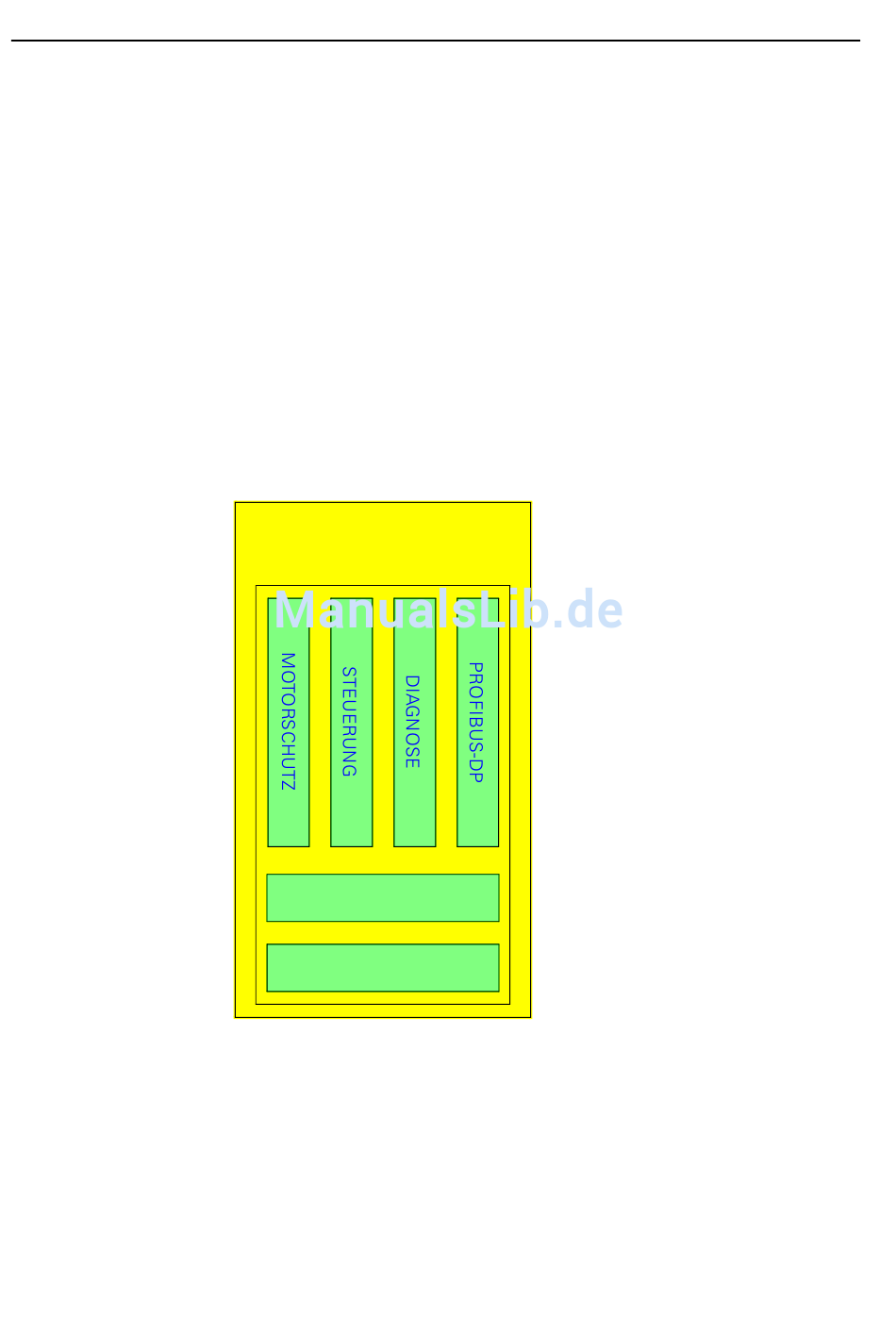

Bild 1 zeigt den stark vereinfachten Aufbau des Systems:
SIMOCODE-DP
Mikroprozessor
Stromerfassung
Bild 1: Vereinfachter Aufbau des Systems
GWA 4NEB 631 4286-01b
