Systembeschreibung
Aufbau mit
SIMOCODE-DP
Zukunftsorientierter
Stromlaufplan
1-4
Für die komplette Steuerung und Überwachung bis hin zur Signalvorverarbei-
tung wird nur das System SIMOCODE-DP verwendet. Damit werden keine
zusätzlichen Überlastrelais, Thermistor-Auswertegeräte, Stromwandler, Ana-
log/Digitalwandler usw. benötigt. Die Verdrahtung des Steuerstromkreises
entfällt komplett. Die Schalter Start und Stop sind direkt auf die Eingänge
des Grundgerätes 3UF50 verdrahtet. Die Schützspule wird über den Aus-
gang des Grundgerätes 3UF50 angesteuert - Hilfskontakt zur Selbsthaltung
entfällt. Die Rückmeldung "Motor Ein/Aus", die in der Vergangenheit über
einen Hilfskontakt des Schützes erfolgte, wird mit SIMOCODE-DP über den
Strom realisiert. D. h. Ein-Befehl und Strom fließt, dann liefert SIMOCODE-
DP die Rückmeldung "Motor Ein" bzw. Aus-Befehl und Strom fließt nicht,
dann liefert SIMOCODE-DP die Rückmeldung "Motor Aus".

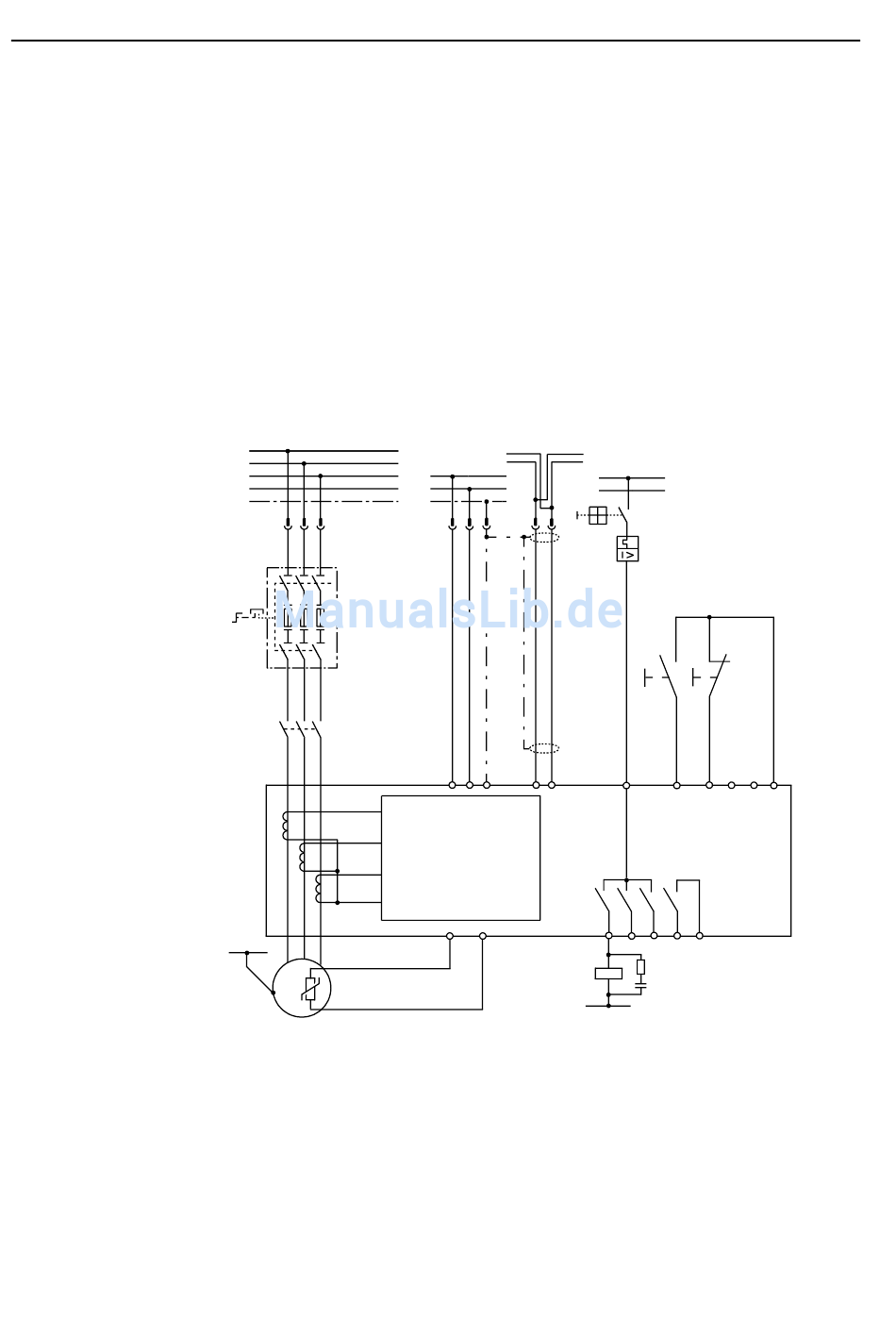

Folgendes Bild zeigt einen Aufbau mit SIMOCODE-DP:
3/N/PE ~ 50Hz 400/230V
L1
L2
L3
N
PE
1
3
5
Q1
2
4
6
1
3
5
K1
2
4
6
Überlastschutz
Stromunsymmetrie
Phasenausfall
Blockierschutz
Stromerfassung
PE
M
ϑ
3~
Bild 3: Zukunftsorientierter Stromlaufplan mit SIMOCODE-DP
PROFIBUS-DP
1L1
2L1
1N
2N
PE
F11
A1
A2
PE
A
B
T1
T2
Vor-Ort-Steuerstelle
S2
S1
Start
Stop
6
1
2
3
4
Grundgerät 3UF50
7
8
9
10
11
A1
R
-K1
A2
C
2N
GWA 4NEB 631 4286-01b
