2.6.3 Beschreibung der Steuerstellen
Hinweis
GWA 4NEB 631 4286-01b
Als Steuerstellen bezeichnet man Orte, von denen Schaltbefehle (z. B. Motor
Ein oder Motor Aus) gegeben werden. Mögliche Steuerstellen sind:
1. Vor-Ort-Steuerstelle, die sich in unmittelbarer Nähe des Motors befindet und
z. B. über Drucktaster bedient wird
2. PROFIBUS-DP , Schaltbefehle vom Automatisierungssystem (SPS)
3. BuB, als zusätzliche Möglichkeit der Steuerung über eine Bedien- und Beob-
achtungsstation (BuB Station)
oder über PROFIBUS-DPV1 mit der
Software Win-SIMOCODE-DP/Professional
4. Bedienbaustein 3UF52, der sich in der Schaltschranktür befindet
Das System SIMOCODE-DP bietet diese Steuerstellen geräteintern an. Die
Steuerstellen besitzen jeweils 3 geräteinterne Eingänge On1, On2, Off.
Der geräteinterne Eingang VO-Off ist invertiert und damit 0-aktiv. Dadurch
werden z. B. bei einem Drahtbruch in der Zuleitung des externen Stop-
Tasters die Schützansteuerungen QE1/QE2/QE3 abgesteuert und lassen sich
erst wieder aktivieren, wenn der Fehler beseitigt ist.
Steuerstellen
VO-On1
Vor Ort
VO-Off
VO-On2
DP-On1
DP
DP-Off
DP-On2
BuB-On1
BuB
BuB-Off
BuB-On2
BB-On1
BB
BB-Off
BB-On2
PC
S1
S2

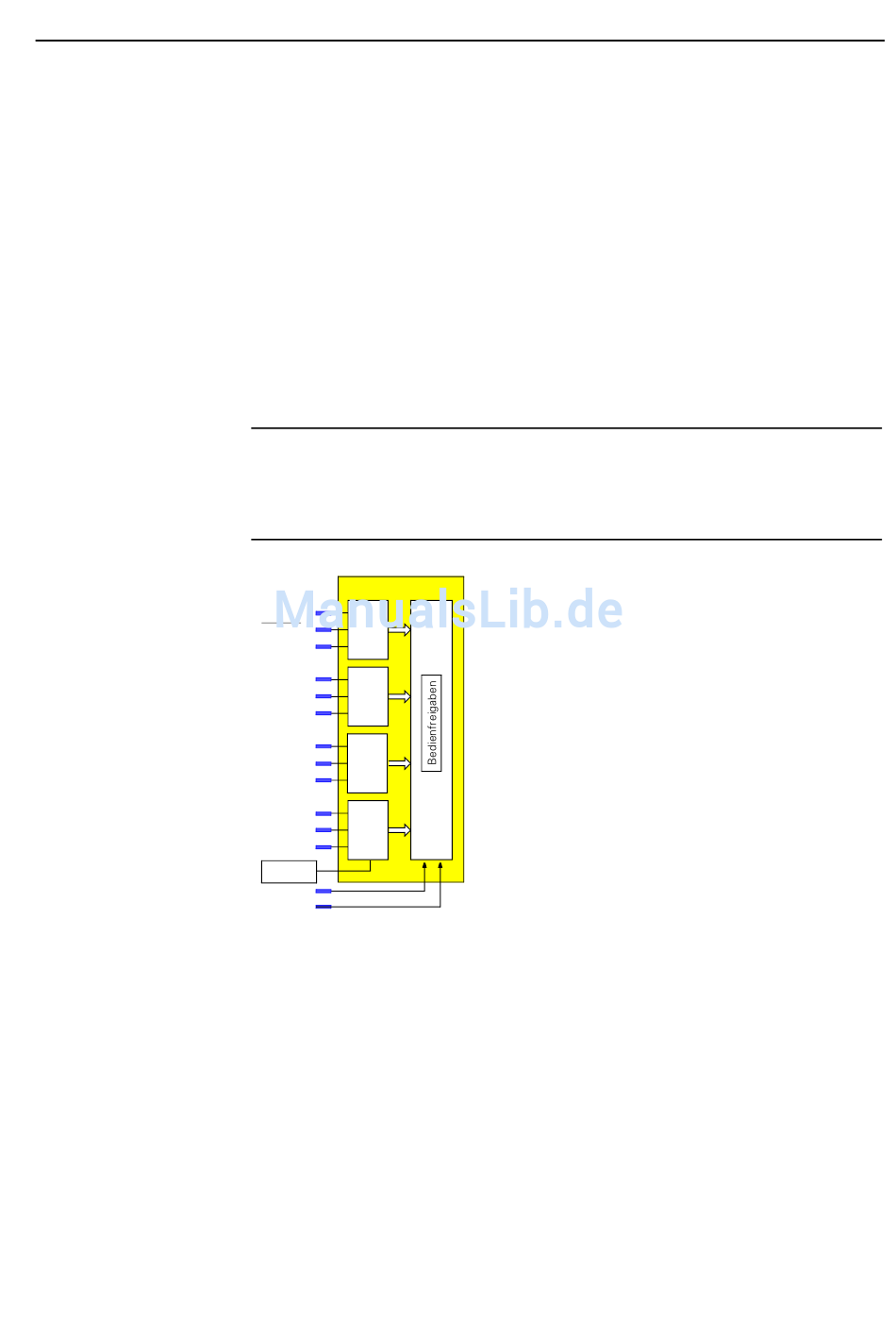

Bild 26: Schema der Steuerstellen
Den geräteinternen Eingängen der Steu-
erstellen können Sie, z. B. zuordnen:
• die externe Vor-Ort-Steuerstelle (Start- und
Stop-Taster, die auf die Eingänge des
Grundgerätes 3UF50 verdrahtet sind),
• die Tasten des Bedienbausteins
• die PROFIBUS-DP-Steuerbits
• die PROFIBUS-DPV1-Steuerbits
Grundgerät 3UF50
2-23
