Zündschutzart EEX e
Beispiel
Original-
Auslösekennlinien
GWA 4NEB 631 4286-01b
Das System SIMOCODE-DP 3UF5 entspricht den Vorschriften für den Über-
lastschutz von explosionsgeschützten Motoren der Zündschutzart "erhöhte
Sicherheit" EEx e DIN EN 50 0019 / DIN VDE 0165, DIN VDE 0170/0171 und
den PTB-Prüfregeln.
Bei Auslösegeräten mit Gleichstrombetätigung muß die galvanische Tren-
nung durch eine Batterie oder Sicherheitstransformator nach DIN VDE 0551
sichergestellt werden.
Es wird eine getrennte Überwachung der Steuerspeisespannung empfoh-
len, wenn das System SIMOCODE-DP 3UF5 mit parametriertem bistabilen
Verhalten der Ausgangsrelais (Bestell-Nr. 3UF50..-3..10-1) zum Schutz von
Motoren der erhöhten Sicherheit eingesetzt wird.
PTB-Prüfbericht Nr. 3.53-14605/96.
Schutz von Motoren in explosionsgefährdeten Bereichen
120
100
50
20
10
5
CLASS 30
2
1
50
t
E
20
15
10
10
5
CLASS
5
2
x I
e
1
0,7
1
2

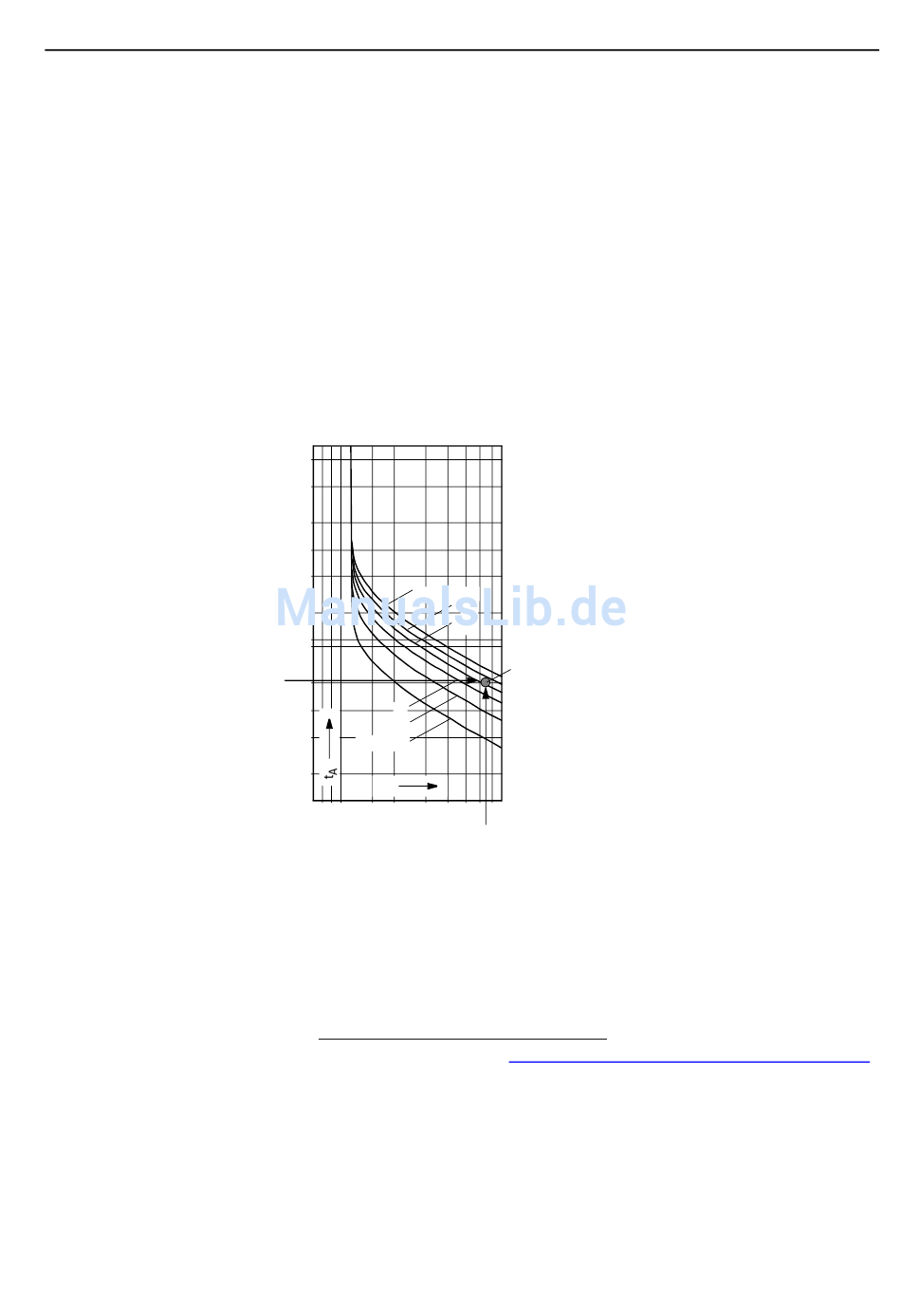

Bild 20: Schutz von Motoren in explosionsgefährdeten Bereichen
Original-Auslösekennlinien (Genauigkeit: ±10%), vor allem für EEx e-Anwen-
dungen, können Sie anfordern bei
Technical Assistance
Telefon: +49 (911) 895-5900 (8°° bis 17°° MEZ)
Fax: +49 (911) 895-5907
E-Mail: technical-assistance@siemens.com
Internet: Service und Support (www.siemens.de/sirius/technical-assistance)
Beispiel:
Motor 400 V, 50/60 Hz, 1,5 kW, 3,3 A
t
-Zeit bei T3 = 21 s
E
I
/ I
= 6,5
A
N
25
20
Kritischer Zündzeitpunkt,
ausgewählt: Class 10
5
8
I
/ I
A
N
Grundgerät 3UF50
2-13
