Diagnosedaten in der Betriebsart DPV1
In der Betriebsart "DPV1" werden die Diagnoseinformationen von
SIMOCODE-DP nach DPV1 zur Verfügung gestellt.
Diagnosedaten nach DPV1 werden für jeden SIMOCODE-DP mit
COM PROFIBUS im Dialog "Geräte-spezifische Parameter einstellen" unter
dem Parameter "Diagnose nach DPV1" freigegeben.
Werden die Diagnosedaten nach DPV1 nicht freigegeben (Default-Einstel-
lung), liefert SIMOCODE-DP nur den DP-Normteil . Eine Auswertung der Dia-
gnosinformation wie im Beispiel oben ist damit nicht möglich.
Werden die Diagnosedaten nach DPV1 freigegeben, werden zusätzlich zum
DP-Normteil (6 Bytes) die Diagnose mit einer Länge von 11 Byte (4 Byte Hea-
der plus 7 Diagnose-Bytes) im Diagnosetelegramm übertragen.
Schema
Folgendes Bild zeigt, wie Sie die Diagnose nach DPV1 freigeben:

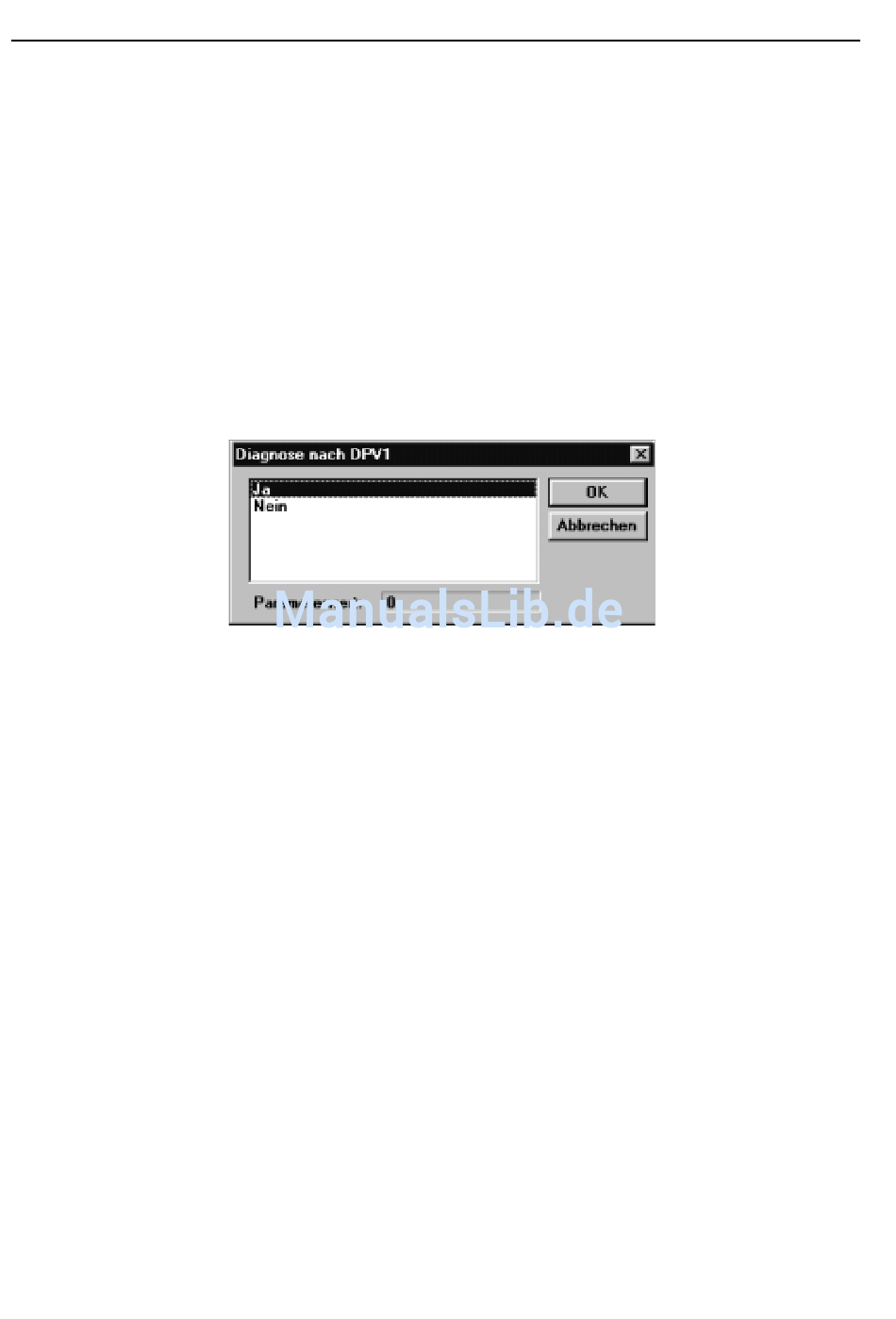

Bild 52: Diagnose nach DPV1 freigeben
Datensatz Schreiben/ Datensatz Lesen in der Betriebsart DPV1
Um auf die SIMOCODE-DP-Datensätze von der SPS aus zugegreifen zu kön-
nen, müssen Sie den Standardbaustein FB IM308C (FB192) im Anwender-
programm der SPS aufrufen.
Die erweiterten azyklischen Kommunikationsfunktionen (Datensatz Schrei-
ben, Datensatz Lesen) von SIMOCODE-DP stehen unter folgenden Voraus-
setzungen zur Verfügung:
• SIMOCODE-DP in der Betriebsart "DPV1"
• Ausgabestand des FB IM308C ≥ A3
• Ausgabestand der IM308C ≥ 6
GWA 4NEB 631 4286-01b
