Hilfssteuereingänge
Funktionsschema
DMA
GWA 4NEB 631 4286-01b
Auswahl der Schiebersteuerung
Bei der Steuerung von Schiebern kann das System SIMOCODE-DP zusätz-
lich Rückmeldesignale empfangen. Diese Rückmeldesignale sind Hilfssteu-
ereingänge und überwachen die Betriebszustände der Schiebersteuerung.
Folgende Signale werden bei der Schiebersteuerung über weg- und drehmo-
mentenabhängige Schalter am Schieber abgenommen:
• die Signale Rückmeldung Auf (RMA) und Rückmeldung Zu (RMZ) von
Wegendschaltern. Die Wegendschalter schließen einen Kontakt, wenn der
Schieber die Stellung Auf (RMA=1) oder die Stellung Zu (RMZ=1) erreicht hat.
Sie öffnen den Kontakt, wenn der Schieber die Stellung Auf (RMA=0) oder die
Stellung Zu (RMZ=0) verläßt.
• die Signale Drehmoment Auf (DMA) und Drehmoment Zu (DMZ) von Drehmo-
mentschaltern. Die Drehmomentschalter öffnen einen Kontakt wenn der
Schieber das Drehmoment Auf (DMA=0) oder das Drehmoment Zu (DMZ=0)
erreicht hat. Sie schließen einen Kontakt, wenn der Schieber das Dreh-
moment Auf (DMA=1) oder Drehmoment Zu (DMZ=1) verläßt.
Drehmomentschalter
AUF
ZU

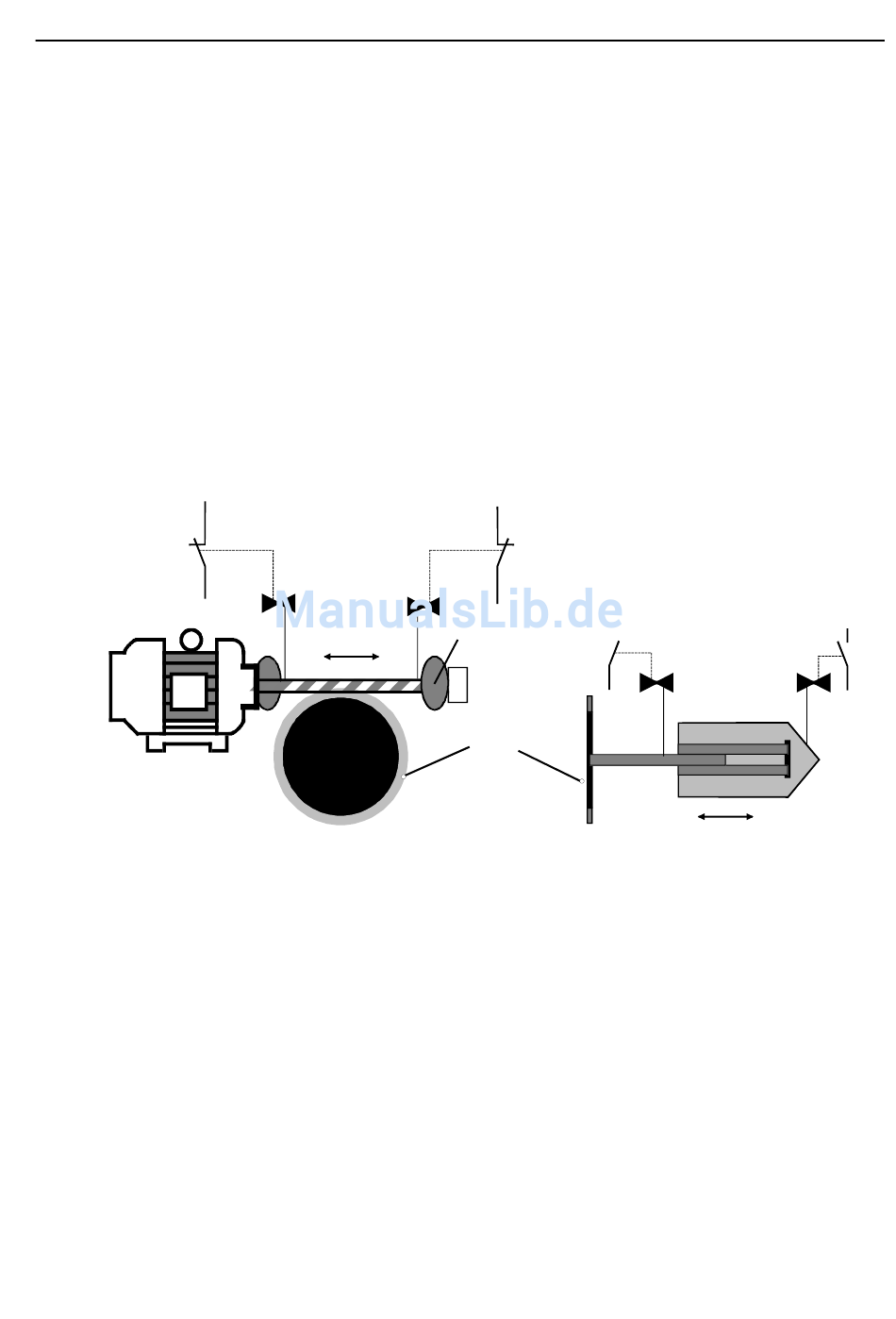

Bild 27: Funktionsschema von Drehmoment- und Wegendschalter bei der Steuerung von Schiebern
DMZ
Motorwelle mit Federn
an Anfang und Ende
RMA
Zahnrad
Grundgerät 3UF50
Wegendschalter
Schieber
AUF
ZU
RMZ
2-35
