2.7.5 Blinken / Flimmern

Schema
GWA 4NEB 631 4286-01b
Funktionsbeschreibung
Blinken und Flimmern sind Funktionen, die Sie z.B den LEDs 1-3 des Bedien-
bausteins oder den Relaisausgängen zuordnen können. Damit haben Sie die
Möglichkeit, verschiedene Statusanzeigen zu realisieren.
Die Blinkfrequenz beträgt ca. 2 Hz, die Flimmerfrequenz ca. 8 Hz
Folgendes Schema zeigt die Bausteine Blinken / Flimmern:
Geräteinterne Geräteinterne
Eingänge Ausgänge
Blink1-In
Blinken1
Blink2-In
Blinken2
Blink3-In
Blinken3

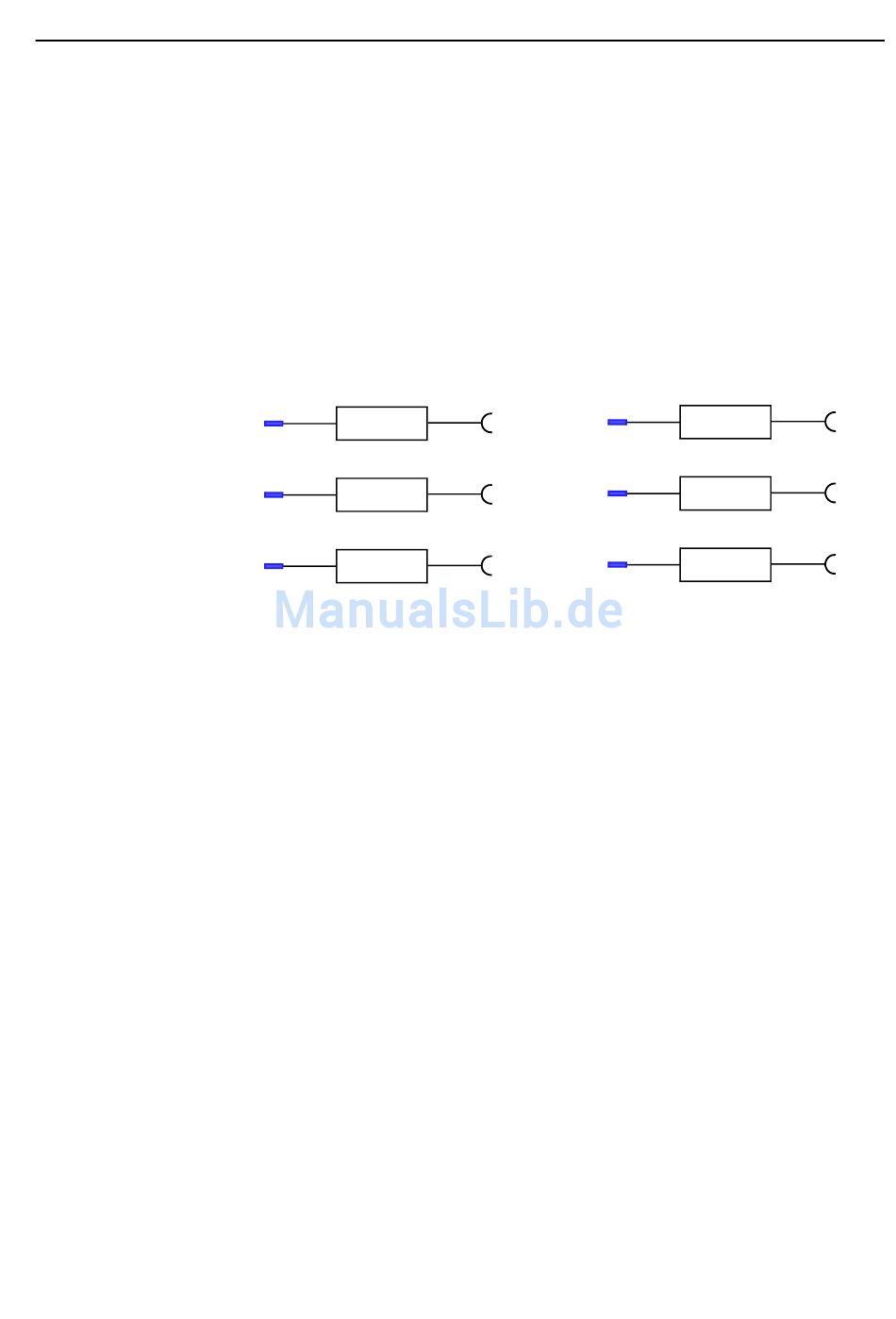

Bild 37: Schema Blinken / Flimmern
Geräteinterne
Eingänge
Blink1-Out
137
Blink2-Out
138
Blink3-Out
139
Grundgerät 3UF50
Geräteinterne
Ausgänge
Flim1-In
Flim1-Out
Flimmern1
Flim2-In
Flim2-Out
Flimmern2
Flim3-In
Flim3-Out
Flimmern3
140
141
142
