Projektierungsbeispiel Direktstarter
Schritt 8
8-10
In diesem Schritt wird der Hilfskontakt des Sicherungstrennschalters auf
einen Eingang von SIMOCODE-DP verdrahtet.
Vorteile:
– Sollte der Leistungsschalter abschalten bzw. auslösen, dann schaltet
SIMOCODE-DP den Motorabzweig mit Störung ab.
– Während der Inbetriebsetzung können Sie die Funktionalität des Abzwei-
ges testen bei geöffnetem Sicherungstrennschalter bzw. ohne Motor. Es
erscheint dann keine Störmeldung.

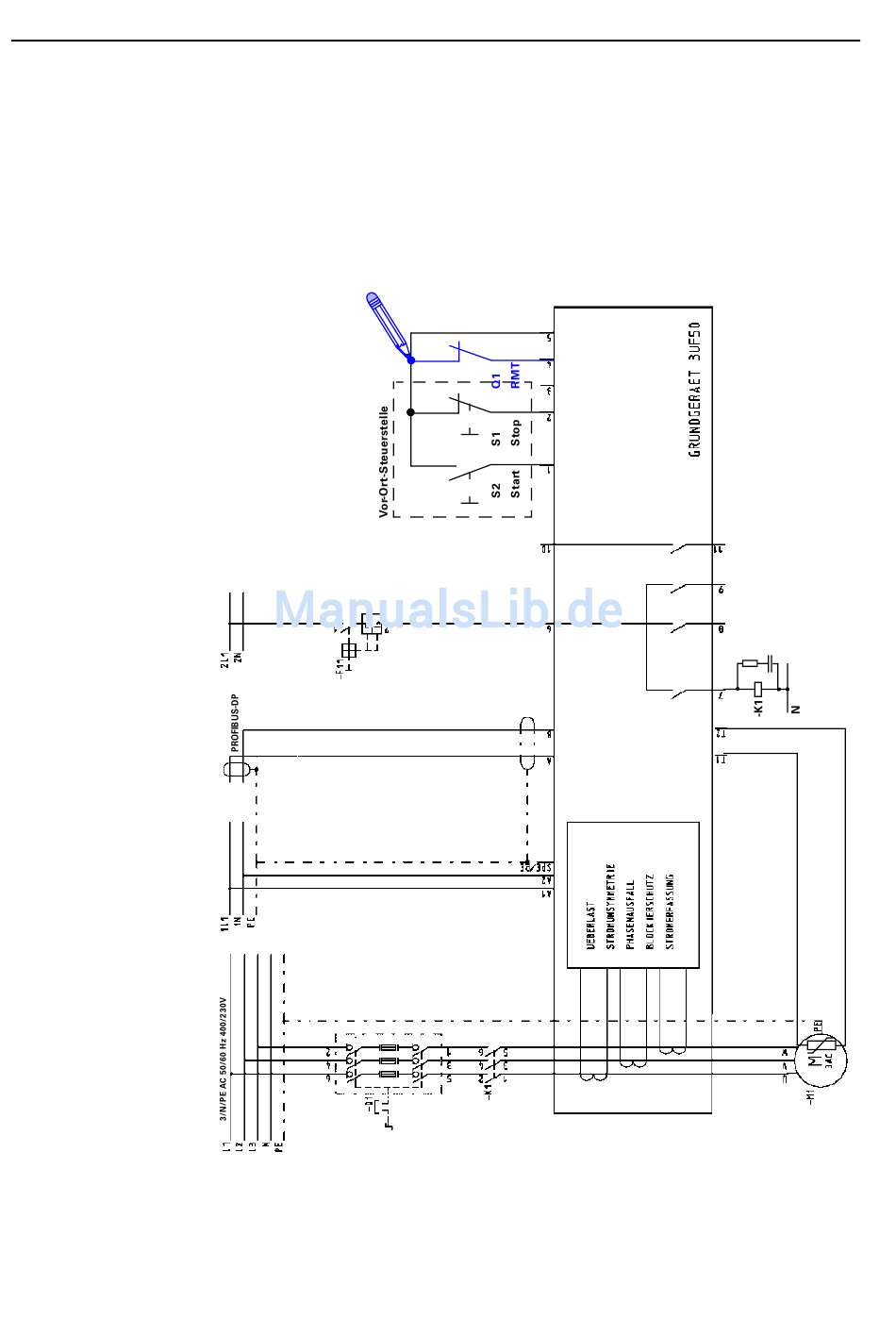

Bild 72: Schritt 8: Einzeichnen des Hilfskontaktes des Sicherungstrennschalter für Testbetrieb im
SIMOCODE-DP-Stromlaufplan
