Grundgerät 3UF50
2.3 Ausgänge
Bistabiles
Verhalten
Schema
2-4
Funktionsbeschreibung
Das Grundgerät besitzt 4 Relaisausgänge. Mit den Relaisausgängen können
Sie z. B. Schütze oder Lampen schalten.
Wenn bei Ausfall der Versorgungsspannung der Schaltzustand der Relaisaus-
gänge gehalten werden soll, dann müssen Sie ein Grundgerät
3UF50..-3..10-1 wählen (Bistabiles Verhalten).
Dazu müssen Sie die Parameter
• "Fehlerverhalten CPU"
• "Fehlerverhalten Stspg"
auf "Zustand halten" parameterieren.
Folgendes Schema zeigt die Relaisausgänge
Geräteinterne
Eingänge
1-GG
2-GG
3-GG
4-GG

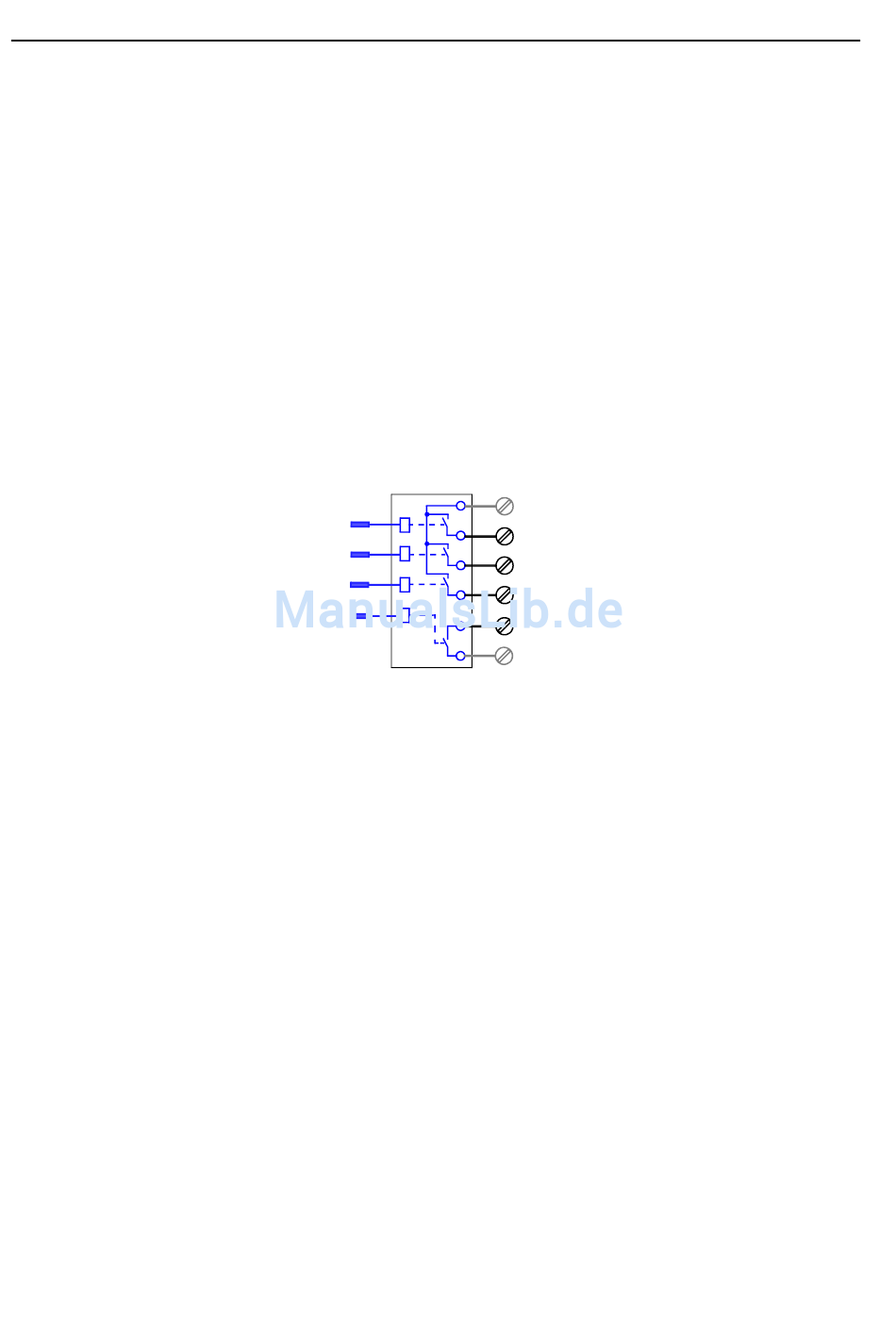

Bild 13: Schema Relaisausgänge
Schaltung
Ausgangs-
klemme Nr.
6
7
8
9
10
11
GWA 4NEB 631 4286-01b
