1.3 Komponenten des Systems SIMOCODE-DP
Systembaukasten
Win-SIMOCODE-DP
3UF57
OM-SIMOCODE-DP
Verbindungs-
leitungen/Stecker
Busklemme/Busab-
schlußbaustein
GWA 4NEB 631 4286-01b
SIMOCODE-DP ist ein modularer Systembaukasten und besteht aus einem
Grundgerät 3UF50, dem Erweiterungsbaustein 3UF51, dem Bedienbaustein
3UF52 Verbindungskabel und Standard Software Win-SIMOCODE-DP 3UF57
zur Parametrierung und Diagnose.
Grundgerät 3UF50
Erweiterungsbaustein 3UF51

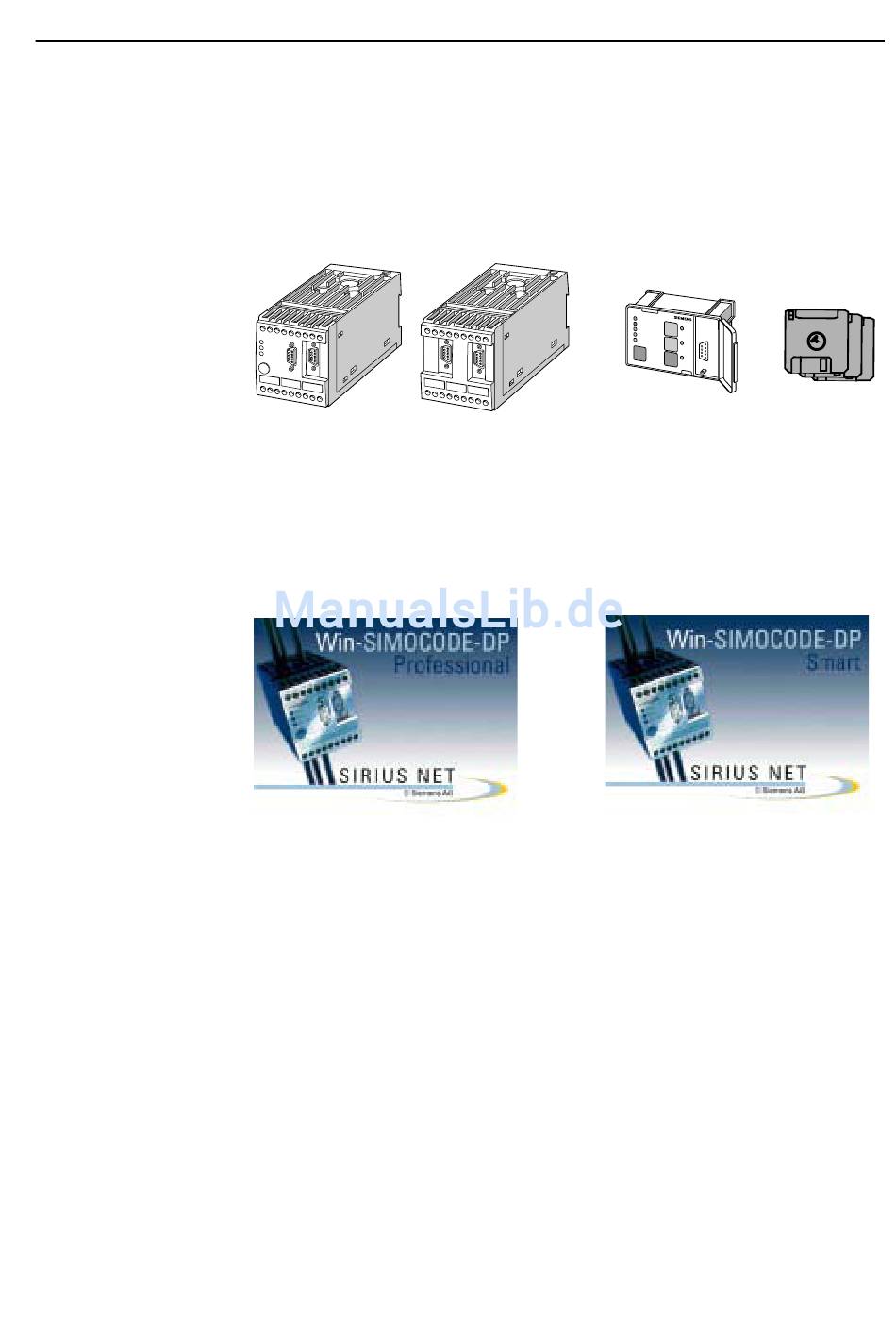

Bild 6: Systembaukasten SIMOCODE-DP
Software zur Parametrierung, Steuerung, Diagnose und Test von SIMO-
CODE-DP , Online über PROFIBUS-DP oder über die RS232-Schnittstelle
SIMOCODE-DP . Ablauffähig auf Windows 95 oder Windows NTdeutsch/eng-
lisch umschaltbar
Win-SIMOCODE-DP/Professional 3UF5710:
Online über PROFIBUS-DP oder RS232
Bild 7: Win-SIMOCODE-DP
Step-7-Objekt-Manager zum Aufruf von Win-SIMOCODE-DP/Professional in
SIMATIC S7/STEP 7 ab Version 4.0
Verbindung zwischen Grundgerät, Erweiterungsbaustein oderBedienbau-
stein.
Wird der PROFIBUS-DP an die 9polige Sub-D-Buchse des Grundgerätes
angeschlossen, so können die genormten 9poligen Sub-D-Stecker verwen-
det. Ansonsten steht eine T-Klemme für den Anschluß an die Klemme A und
B zur Verfügung Der Busabschlußbaustein mit integrierter Stromversorgung
gewährleistet einen ordnungsgemäßen Datenverkehr auch wenn der letzte
Slave aus der Buslinie herausgenommen wird
(siehe Seite 6-38).
Systembeschreibung
Software 3UF57
Bedienbaustein 3UF52
Win-SIMOCODE-DP/Smart 3UF5711:
Über RS232
1-9
