Datenübertragung mit
PROFIBUS-DP
Reduzierung des Ver-
drahtungsaufwandes
Wegfallen von
Zusatzkomponenten
Logikbausteine
Schnelle Änderung
per Software
GWA 4NEB 631 4286-01b
Über den PROFIBUS-DP wird das Start-/Stop-Signal vom Automatisierungs-
system (SPS) übertragen sowie die Rückmeldungen Ein, Aus, Störung Über-
last, Störung Thermistor, der Strom usw.
Die komplette Parallelverdrahtung zwischen Automatisierungssystem und
Motorabzweig entfällt. In dem aufgeführten Beispiel sind dies 23 Klemm-
punkte und 10 Adern. Da am PROFIBUS-DP bei maximalem Ausbau bis zu
122 Slaves (SIMOCODE-DP) anschließbar sind, ersetzt die 2-Draht-
PROFIBUS-DP-Leitung 2806 Klemmstellen und 1220 Andern und somit auch
die benötigten E/A-Baugruppen im Automatisierungssystem (SPS).
Durch die enorme Reduzierung des Verdrahtungsaufwandes und der Klemm-
stellen verringern sich auch die Fehlerquellen.
Punkt-zu-Punkt-Verdrahtung
Motor 1

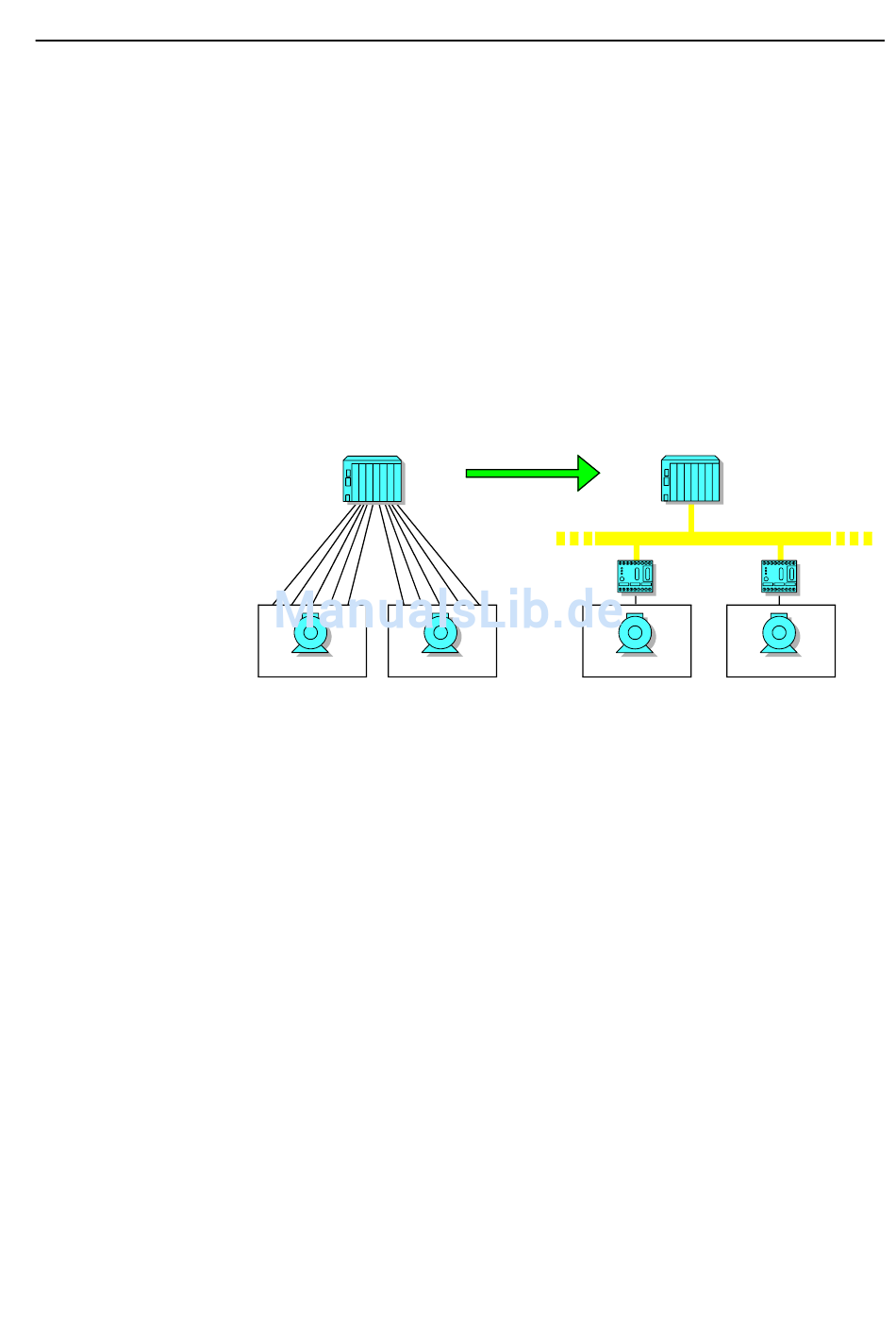

Bild 4: Reduzierung des Verdrahtungsaufwandes
Sind zusätzlich noch Koppelglieder und Rangierverteiler eingesetzt, entfallen
diese auch. Wie Sie einen konventionellen Stromlaufplan in einen zukunfts-
orientierten Stromlaufplan umsetzen und welche Parameter einzustellen
sind, erfahren Sie in Kapitel "Projektierung".
Das System SIMOCODE-DP stellt zusätzlich Logikbausteine zur Verfügung,
wie z.B. Wahrheitstabellen, Timer, Zähler und Signalanpassungsbausteinen.
Durch diese Offenheit können Sie Ihre eigenen anlagenspezifischen Anfor-
derungen mit SIMOCODE-DP umsetzen.
Durch die Logikbausteine können Sie während der Inbetriebnahme oder
während des Betriebes die Funktionalität per Software schnell ändern.Die
aufwendige Umverdrahtung entfällt.
Motor 2
Systembeschreibung
Verdrahtung mit PROFIBUS-DP
SPS/PLC
PROFIBUS-DP
SIMOCODE-DP
Motor 1
Motor 1
