Test
Hinweis
GWA 4NEB 631 4286-01b

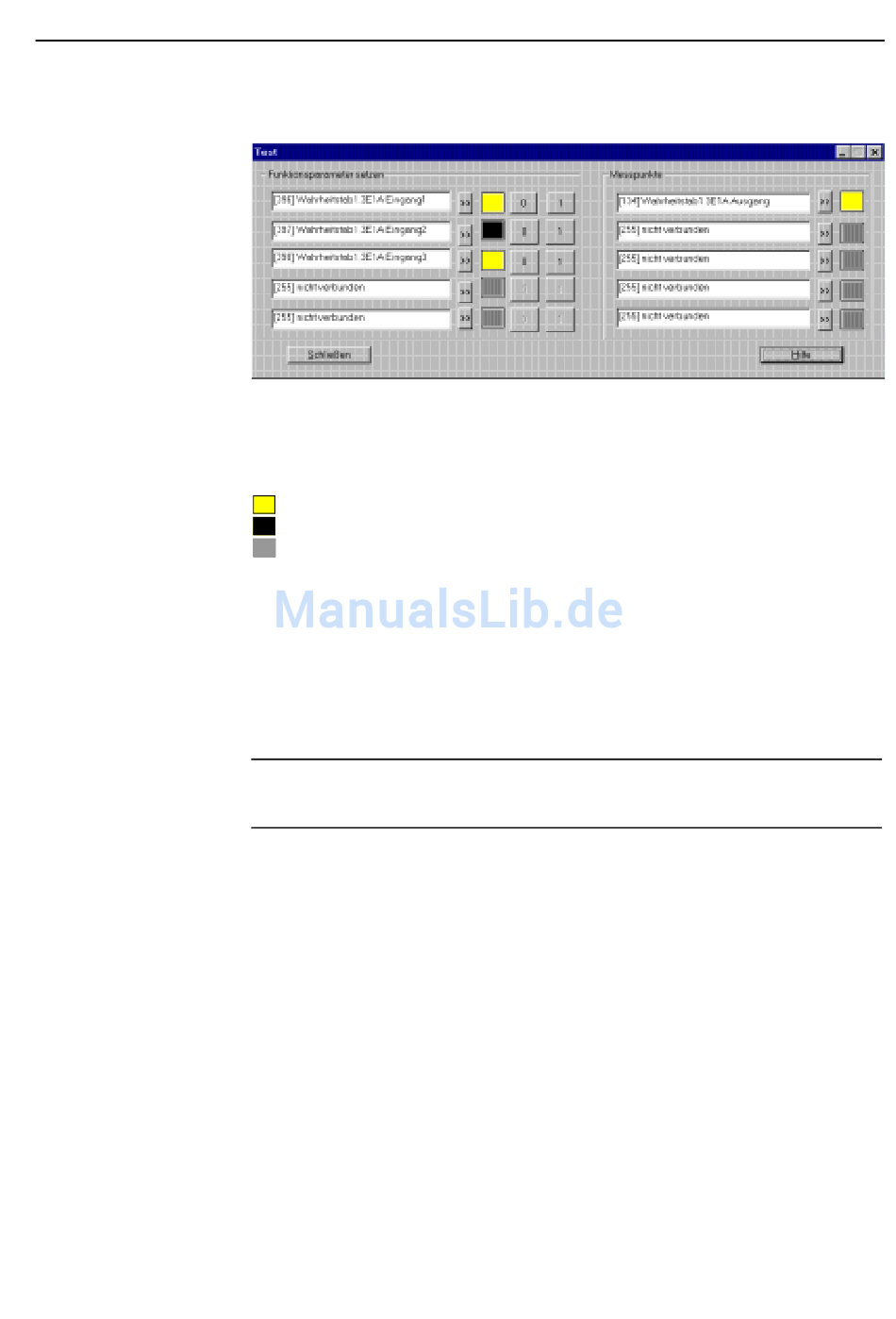

Wenn Sie im Menü Zielsystem auf Test klicken, erscheint folgende Maske:
Hier können Sie sich die logischen Zustände der geräteinternen Eingänge
(Stecker) anzeigen lassen. Dazu müssen Sie Funktionsparameter setzen
oder Messpunkte zuordnen.
Die Lampensymbole zeigen Ihnen den logischen Zustand an:
gelb signalisiert logisch "1"
schwarz signalisiert logisch "0"
grau signalisiert einen unbestimmten Zustand,
z.B. bei nicht zugeordneten Ausgängen
Sie können alle Funktionsparameter auf logisch "0" oder auf logisch "1" set-
zen, indem Sie einen der zugegeordneten Buttons betätigen.
Mit den "Messpunkten" können Sie den Status beliebiger Ein- oder Aus-
gänge abfragen
Mit diesem Verfahren können Sie z.B. die Funktionsweise von Wahrheitsta-
bellen testen
Funktionstests können Sie nur dann vornehmen, wenn der Hilfssteuerein-
gang "RMT" auf logisch "1" gesetzt wurde.
