Meldedaten
→
SIMOCODE-DP
DP-Master
Belegung
GWA 4NEB 631 4286-01b
Basistyp 1 und 2, Byte 0...3

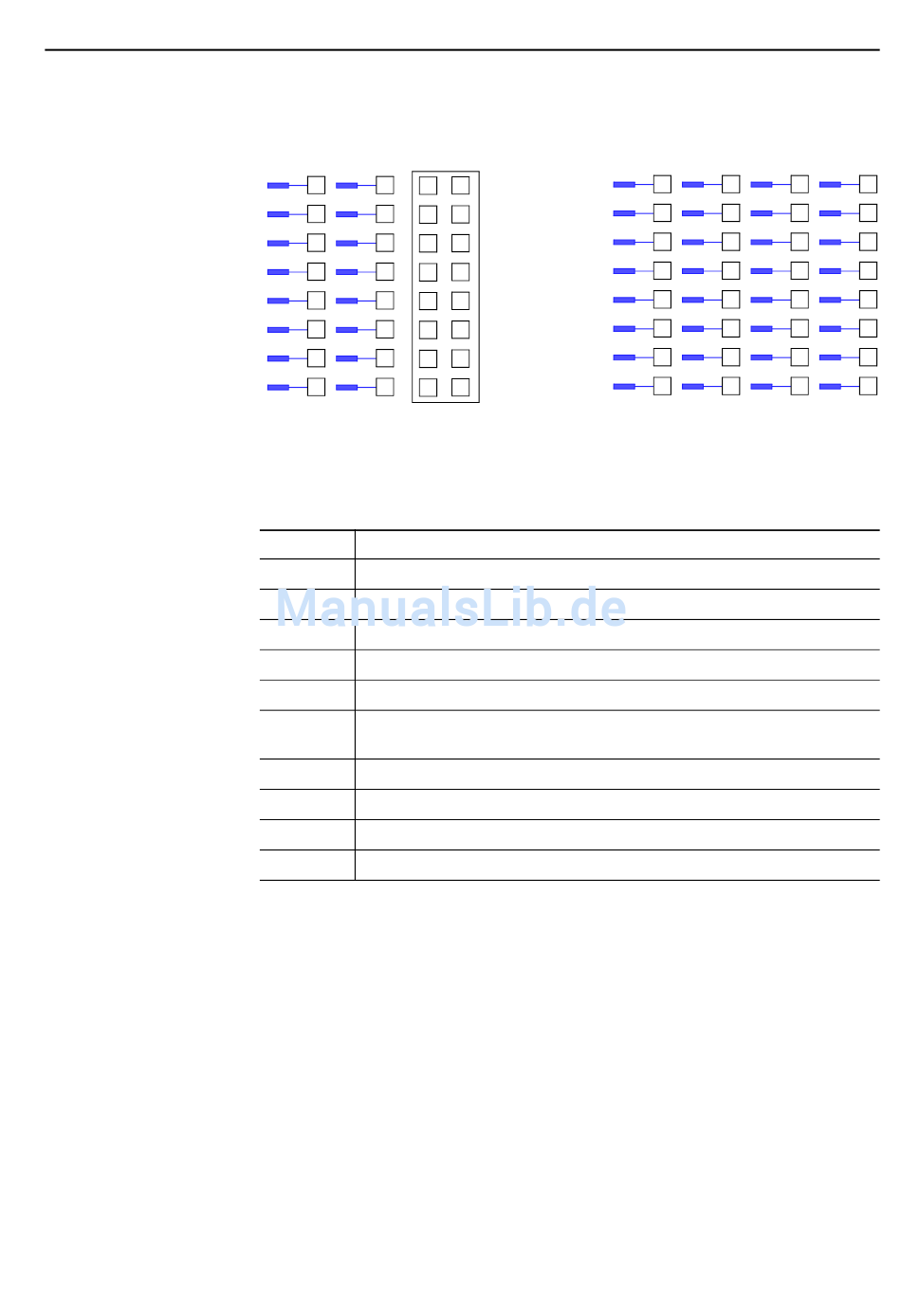

Bild 88: Schema Meldedaten
Die Meldedaten werden zyklisch von SIMOCODE-DP an den DP -Master
gesendet. Die Belegung von Byte 0 und 1 kann verändert werden, zusätzlich
Byte 2 und 3 bei Basistyp 3.
Byte.Bit
Bedeutung
0.0
Ein 1
0.1
Aus
0.2
Ein 2
0.3
Überlastwarnung
0.4
Verriegelzeit läuft, Schaltkommando gesperrt
0.5
Hand / Auto
0.6
Sammelstörung
0.7
Sammelwarnung
1.0 ... 1.7
Benutzerspezische Zuordnung bei der Parametrierung
2.0 ... 3.7
Aktueller Motorstrom in %
Tabelle 54: Belegung der Meldedaten
Basistyp 3, Byte 0...3
Bit = 0: Handbetrieb eingestellt
Bit = 1: Automatikbetrieb eingestellt
Datenstruktur
B-7
