Schritt 7
3/N/PE ~ 50/60Hz 400/230V
L1
L2
L3
N
PE
1 3 5
Q1
2 4 6
1 3 5
- K1
2 4 6
1 3 5
Vor-Ort-Stop
- F2
2 4 6
Vor-Ort-Start
2
4...20 mA
PE
U
V
W
M
ϑ
1
3~
GWA 4NEB 631 4286-01b
In den SIMOCODE-DP-Stromlaufplan muß nichts eingezeichnet werden, da
diese Daten über PROFIBUS-DP zum SIMOCODE-DP übertragen werden.
Streichen Sie aus dem konventionellen Stromlaufplan folgende Elemente:
• Stromwandler zur Erzeugung eines 4 bis 20 mA Signals. SIMOCODE-DP
erfaßt den aktuell fließenden Strom in allen drei Phasen mit den intregierten
Stromwandlern
• Hilfskontakt Q1
• Meldungen aus der Schaltanlage zum Automatisierungssystem
• Analog/Digitalwandler für Stromwandler
1L1
-F4
-Q1
-F2-
-F3
-X1
-K11
Hand
Auto
-X2
SPS
S1
Start/Stop
-K12
S2
-K1
-X3
-F3
-K1
Thermistor-
Auswertung
1N

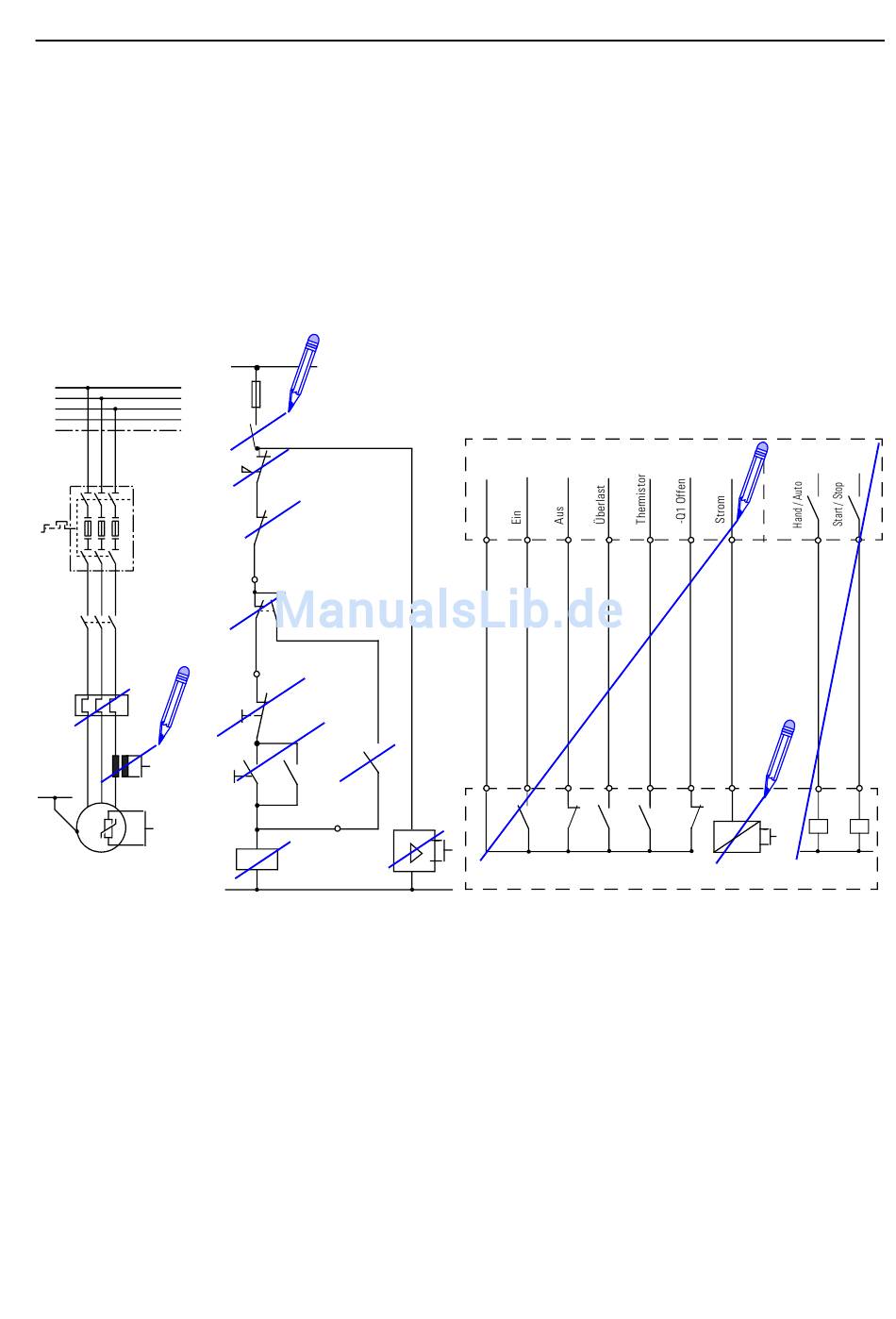

Bild 71: Schritt 7: Streichen der Elemente
Projektierungsbeispiel Direktstarter
Automatisierungsebene / E/A-Baugruppe
Rückmeldung
-K1
-K1
-F2
1
Schaltanlage
Steuerbefehle
-K11
-F3
-Q1
D
2
A
N
-K12
8-9
