Fehlerdiagnose Fehlerbehandlung Warnung
5.1 Verhalten bei Störung
Störmeldungen
anzeigen
Zusätzliche
Reaktionen
Schnelle
Störungsanalyse mit
Win-SIMOCODE-DP
5-2
Funktionsbeschreibung
Fehler und Störungen in der Anlage zeigt SIMOCODE-DP folgendermaßen
an:
• Am Grundgeräte und am Bedienbaustein leuchtet die LED "Gen. Fault", bei
Busfehlern erlischt zusätzlich die LED "Bus"
• Bei Einsatz von Win-SIMOCODE-DP erscheint die entsprechende Störmel-
dung im Klartext
• Auf dem PROFIBUS-DP wird das entsprechende Bit im zyklischen Telegramm
und/oder Diagnosekanal gesetzt.
Zusätzlich werden folgende Reaktionen ausgelöst:
• Die Schützansteuerungen QE werden abgesteuert
• Die Lampenansteuerung QLS wird aktiviert
• Das Bit "Sammelstörung" wird gesetzt
Das Bit "Sammelstörung" und / oder die Lampenansteuerung QLS können
Sie beispielsweise einem Ausgangsrelais zuordnen, um eine Störlampe ein-
zuschalten.
Um eine schnelle Störungsanalyse durchzuführen empfehlen wir im Stö-
rungsfall während der Inbetriebnahme und Betrieb mit der Software
Win-SIMOCODE-DP die Maske "Steuern/Melden" aufzurufen.

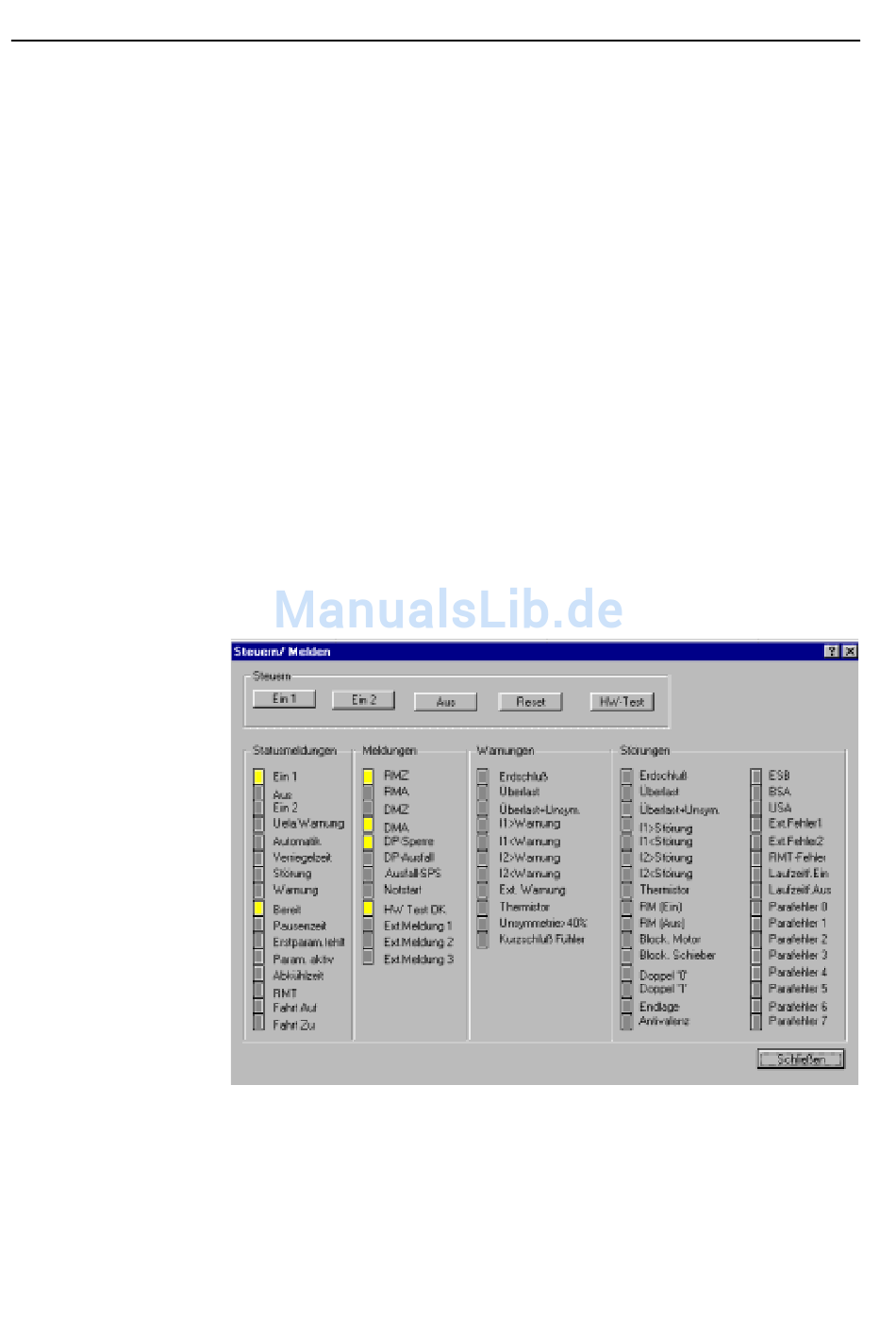

Bild 49: Schnelle Fehleranalyse mit der Maske "Steuern/Melden"
Hier sehen Sie dann alle aktuellen Betriebs- und Störmeldungen und können
dadurch eine schnelle Fehleranalyse durchführen.
L
GWA 4NEB 631 4286-01b
