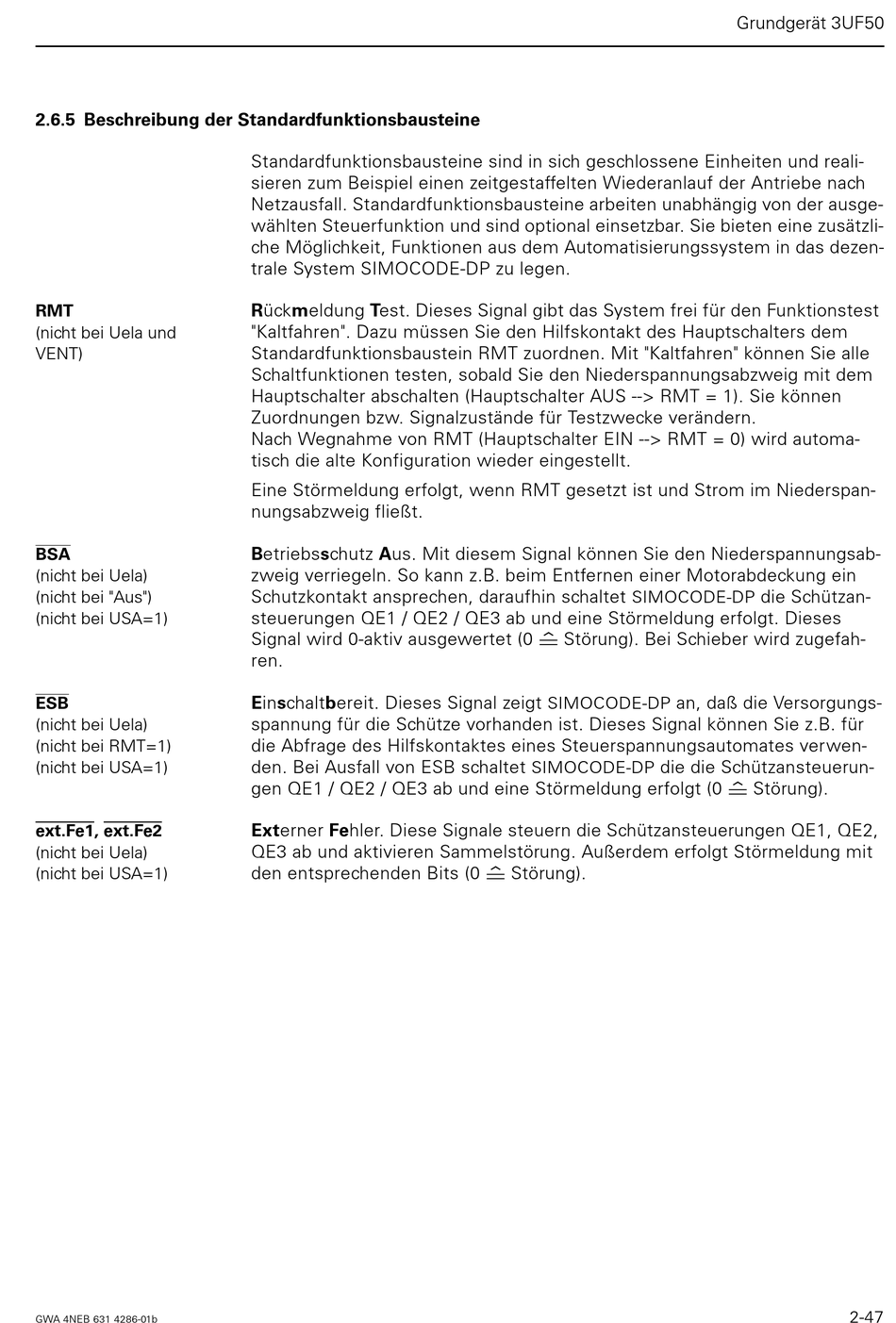

2.6.5 Beschreibung der Standardfunktionsbausteine
RMT
(nicht bei Uela und
VENT)
BSA
(nicht bei Uela)
(nicht bei "Aus")
(nicht bei USA=1)
ESB
(nicht bei Uela)
(nicht bei RMT=1)
(nicht bei USA=1)
ext.Fe1, ext.Fe2
(nicht bei Uela)
(nicht bei USA=1)
GWA 4NEB 631 4286-01b
Standardfunktionsbausteine sind in sich geschlossene Einheiten und reali-
sieren zum Beispiel einen zeitgestaffelten Wiederanlauf der Antriebe nach
Netzausfall. Standardfunktionsbausteine arbeiten unabhängig von der ausge-
wählten Steuerfunktion und sind optional einsetzbar. Sie bieten eine zusätzli-
che Möglichkeit, Funktionen aus dem Automatisierungssystem in das dezen-
trale System SIMOCODE-DP zu legen.
Rückmeldung Test. Dieses Signal gibt das System frei für den Funktionstest
"Kaltfahren". Dazu müssen Sie den Hilfskontakt des Hauptschalters dem
Standardfunktionsbaustein RMT zuordnen. Mit "Kaltfahren" können Sie alle
Schaltfunktionen testen, sobald Sie den Niederspannungsabzweig mit dem
Hauptschalter abschalten (Hauptschalter AUS --> RMT = 1). Sie können
Zuordnungen bzw. Signalzustände für Testzwecke verändern.
Nach Wegnahme von RMT (Hauptschalter EIN --> RMT = 0) wird automa-
tisch die alte Konfiguration wieder eingestellt.
Eine Störmeldung erfolgt, wenn RMT gesetzt ist und Strom im Niederspan-
nungsabzweig fließt.
Betriebsschutz Aus. Mit diesem Signal können Sie den Niederspannungsab-
zweig verriegeln. So kann z.B. beim Entfernen einer Motorabdeckung ein
Schutzkontakt ansprechen, daraufhin schaltet SIMOCODE-DP die Schützan-
steuerungen QE1 / QE2 / QE3 ab und eine Störmeldung erfolgt. Dieses
Signal wird 0-aktiv ausgewertet (0 q Störung). Bei Schieber wird zugefah-
ren.
Einschaltbereit. Dieses Signal zeigt SIMOCODE-DP an, daß die Versorgungs-
spannung für die Schütze vorhanden ist. Dieses Signal können Sie z.B. für
die Abfrage des Hilfskontaktes eines Steuerspannungsautomates verwen-
den. Bei Ausfall von ESB schaltet SIMOCODE-DP die die Schützansteuerun-
gen QE1 / QE2 / QE3 ab und eine Störmeldung erfolgt (0 q Störung).
Externer Fehler. Diese Signale steuern die Schützansteuerungen QE1, QE2,
QE3 ab und aktivieren Sammelstörung. Außerdem erfolgt Störmeldung mit
den entsprechenden Bits (0 q Störung).
Grundgerät 3UF50
2-47
