B.3.4 Alarme (nur als S7-Slave)
Alarmsequenz
B-14
Betreiben Sie SIMOCODE-DP in der Betriebsart DPV1 als S7-Slave, so kön-
nen Sie Diagnose- und Prozeßalarme aktivieren. Tritt ein Alarmereignis ein,
dann wird die Alarminformation an die Normdiagnose angehängt. Sie ver-
bleibt dort bis zur Quittierung durch die Masterbaugruppe.
Den Ablauf einer Alarmsequenz bei allen SIMOCODE-DP-Alarmen zeigt fol-
gendes Bild:
Alarm-Quelle
Alarmkanal
belegt
frei
Alarm aktiv
Kommen-Alarm
Alarm quittiert

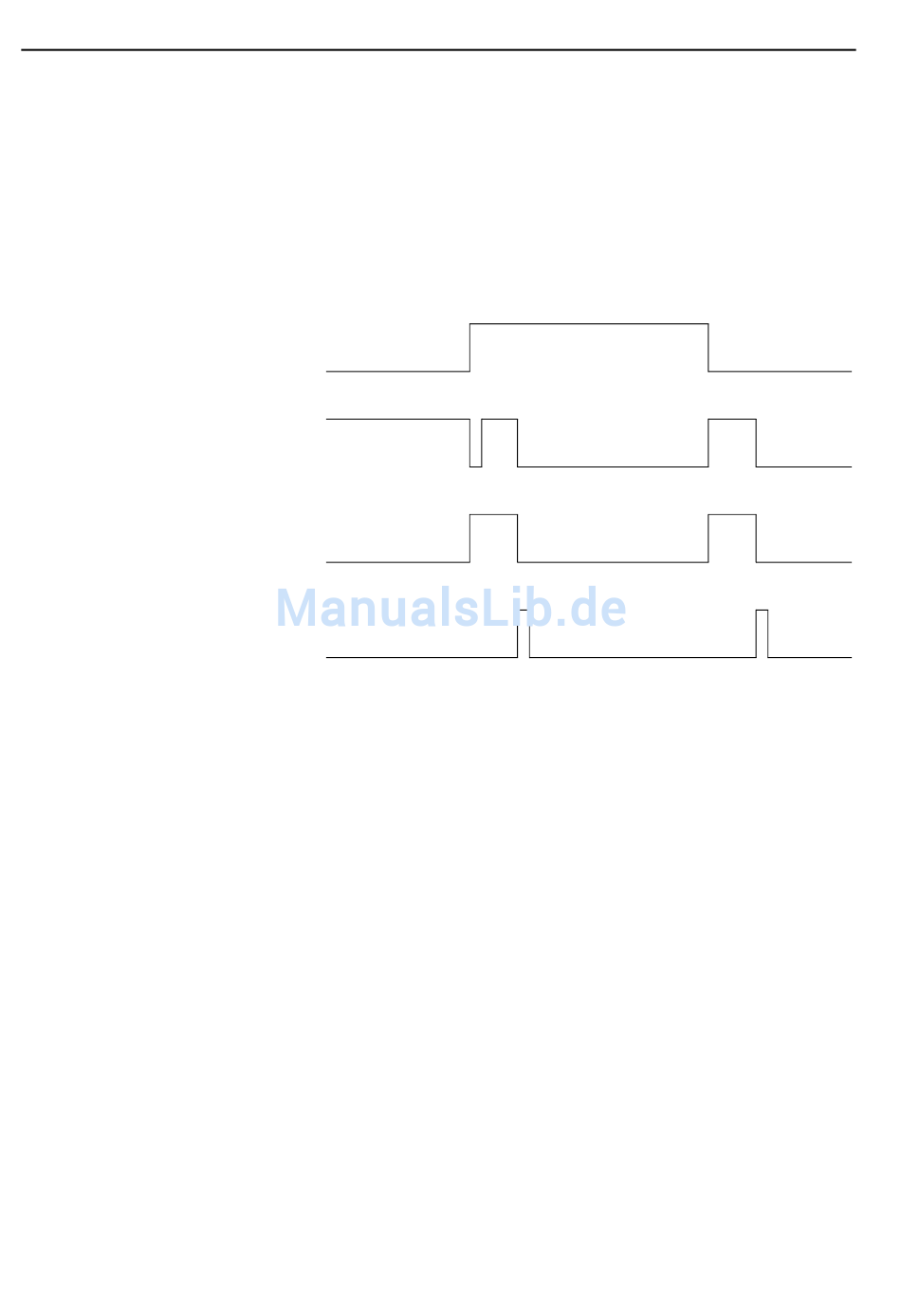

Bild 89: Alarmsequenz
Nach Auftreten eines Alarmereignisses (Alarmquelle 0->1 oder 1->0) wird
die Alarminformation zwischengespeichert. Sobald der Alarmkanal frei ist,
wird der Alarm übertragen, erst nach der Quittierung wird der Alarm wegge-
nommen. Dieses sequentielle Verfahren ist notwendig, da immer nur ein
Alarm gleichzeitig übertragen werden kann.
SIMOCODE-DP erzeugt sowohl einen Kommen-, als auch einen Gehen-
Alarm.
Sobald SIMOCODE-DP einen Alarm erzeugt, wird in der SIMATIC-S7 der
entsprechende Alarm-OB gestartet. In den Übergabevariablen erhalten Sie
die detaillierte Alarminformation. Die Alarmquittierung erfolgt automatisch
durch die SIMATIC-S7.
Gehen-Alarm
