Schritt 5
Schritt 6
GWA 4NEB 631 4286-01b
Rufen Sie den Dialog "Motor" auf. Stellen Sie die Steuerfunktion "Direktstar-
ter" ein.

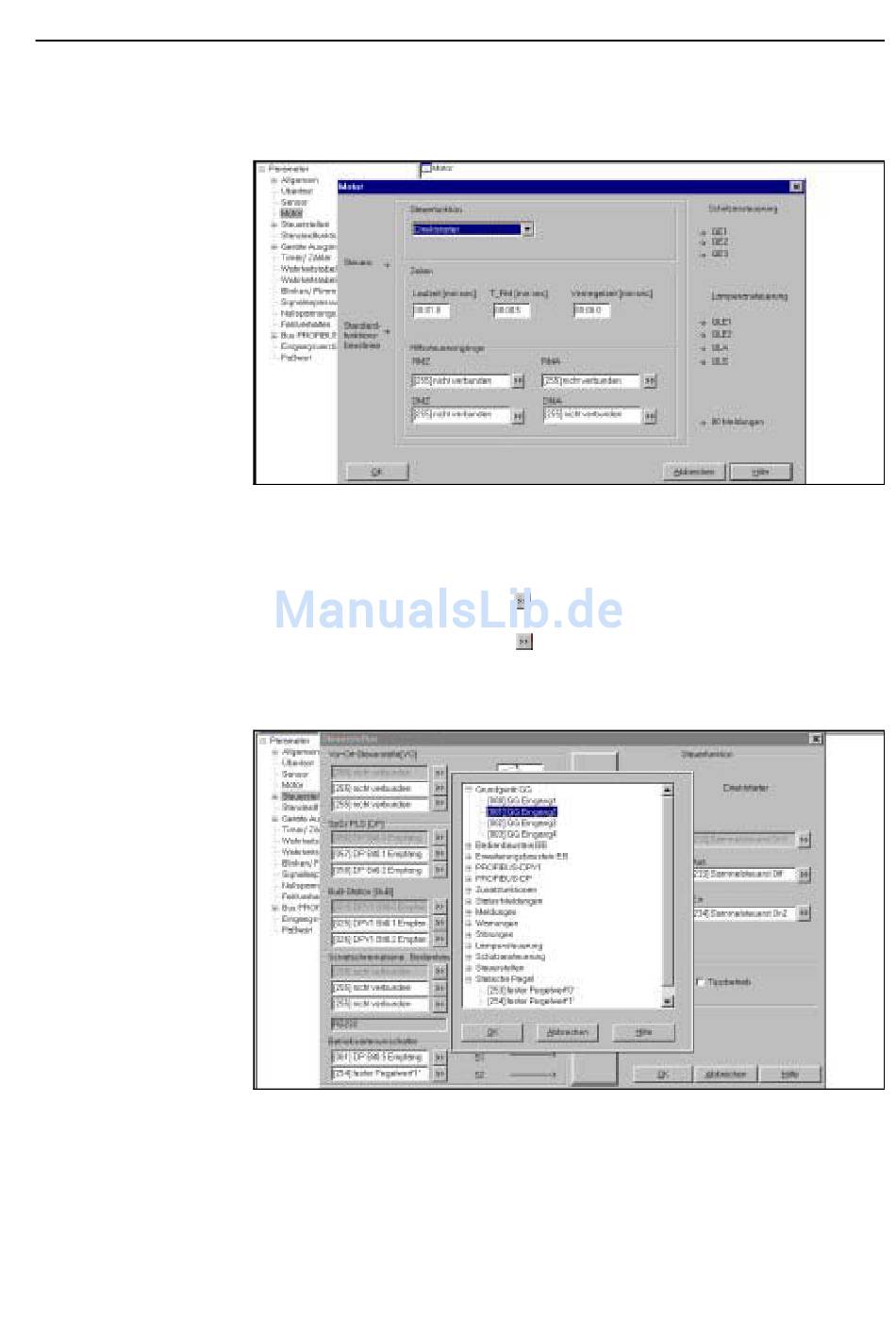

Bild 79: Parameter einstellen im Dialog "Motor"
Rufen Sie den Dialog "Steuerstellen" auf. Hier ordnen Sie die Drucktaster
Start/Stop der Vor-Ort-Steuerstelle (Blockschaltbild auf Seite 8-13) der inter-
nen Vor-Ort-Steuerstelle[VO] zu. Gehen Sie folgendermaßen vor:
1. Klicken Sie auf die Schaltfläche
"Grundgerät GG" den Eingang 2 für den Stopbefehl (Darstellung unten).
2. Klicken Sie auf die Schaltfläche
"Grundgerät GG" den Eingang 1 für den Startbefehl.
Für die Steuerstelle SPS/PLS [DP] und die Softwareumschalter S1 und S2
nutzen Sie die Voreinstellungen.
Bild 80: Parameter einstellen im Dialog "Steuerstellen"
Projektierungsbeispiel Direktstarter
links neben Aus. Wählen Sie im Folgedialog
links neben Ein. Wählen Sie im Folgedialog
8-19
