6.5.2 SIMOCODE-DP an SIMATIC S5 mit IM308-C
COM PROFIBUS
Installation der
GSD
SIMOCODE-DP im
Mastersystem
einfügen
PROFIBUS- Adresse
wählen
Stationstyp wählen
GWA 4NEB 631 4286-01b
Mastersystem für IM308-C mit COM PROFIBUS projektieren
Das Mastersystem für IM308-C wird mit dem Softwarepaket
COM PROFIBUS projektiert. Folgende Parameter werden dort festgelegt:
• Busparameter
• Hostparameter
• E/A-Bereiche
• Slaveparameter für SIMOCODE-DP
Um SIMOCODE-DP-Geräte in das Mastersystem eingefügen zu können,
benötigen Sie eine entsprechende GSD. Eine Beschreibung, welche GSD für
welche Funktionalität gebraucht wird, finden Sie auf Seite C-9
Falls die GSD mit dem erforderlichen Ausgabestand nicht zusammen mit
dem Programmpaket COM PROFIBUS installiert wurde, müssen Sie diese
nachträglich in das Unterverzeichnis "gsd" der COM PROFIBUS-Programm-
gruppe kopieren. Anschließend werden die verfügbaren GSD-Dateien in
COM PROFIBUS mit "Datei—>GSD-Dateien einlesen" aktualisiert. Nach der
Installation der GSD sind ältere Versionen von Typdateien für
SIMOCODE-DP-Geräte nicht mehr verfügbar.
SIMOCODE-DP projektieren
Wählen Sie SIMOCODE-DP aus dem Katalog Schaltgeräte aus.
Wählen Sie für SIMOCODE-DP eine PROFIBUS-Adresse
zwischen 3 bis 123 .
SIMOCODE-DP als DP-Norm-Slave. Voraussetzung:
• GSD SIEM8031.GSG
• Betriebsart "DP-Norm" mit Win-SIMOCODE-DP einstellen

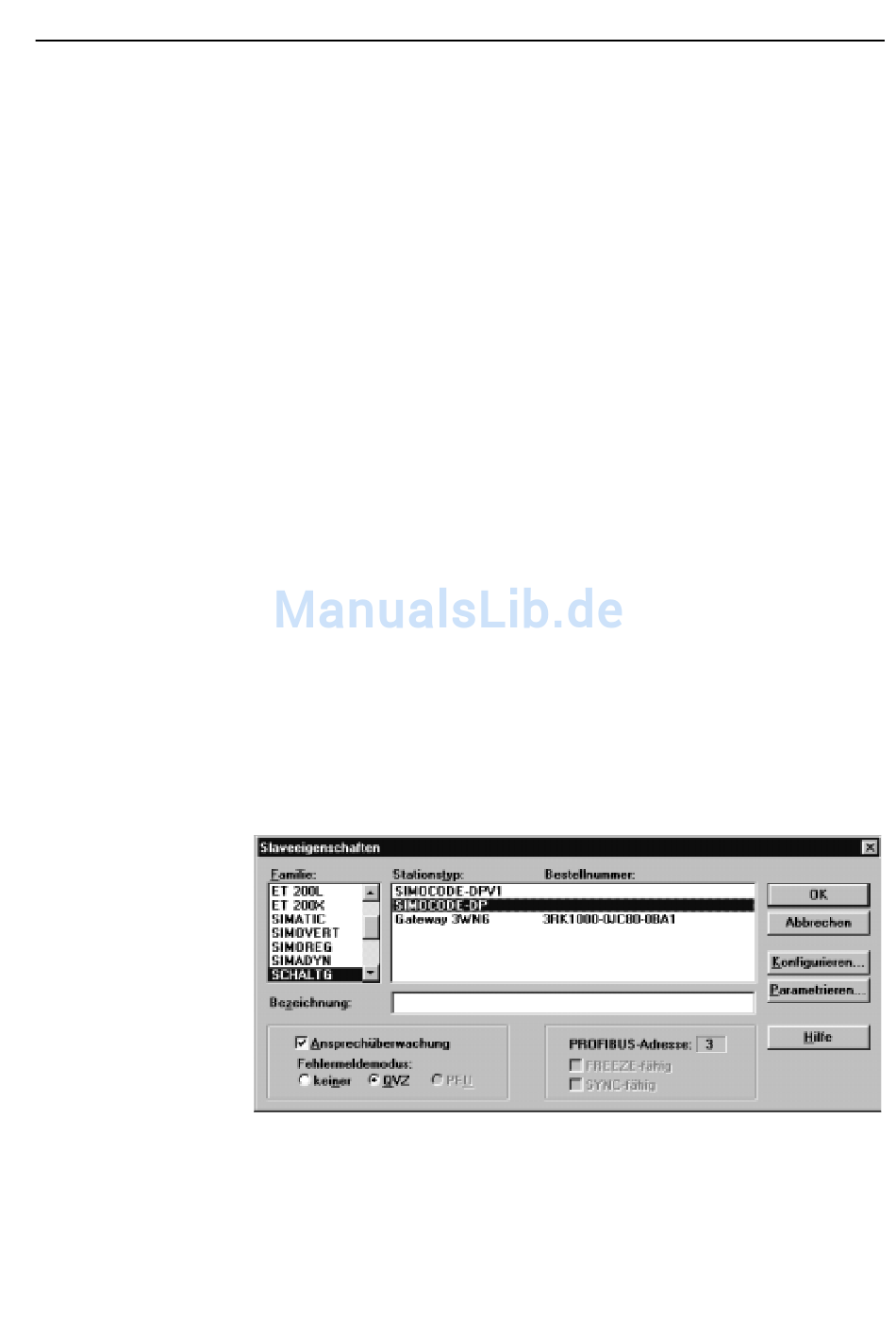

SIMOCODE-DP als DP-Norm-Slave mit COM PROFIBUS auswählen
Kommunikation / Datenübertragung
6-11
