Kommunikation / Datenübertragung
T-Klemme verdrahten
und anschließen
Einsatz von Busab-
schlußbausteinen
6-38

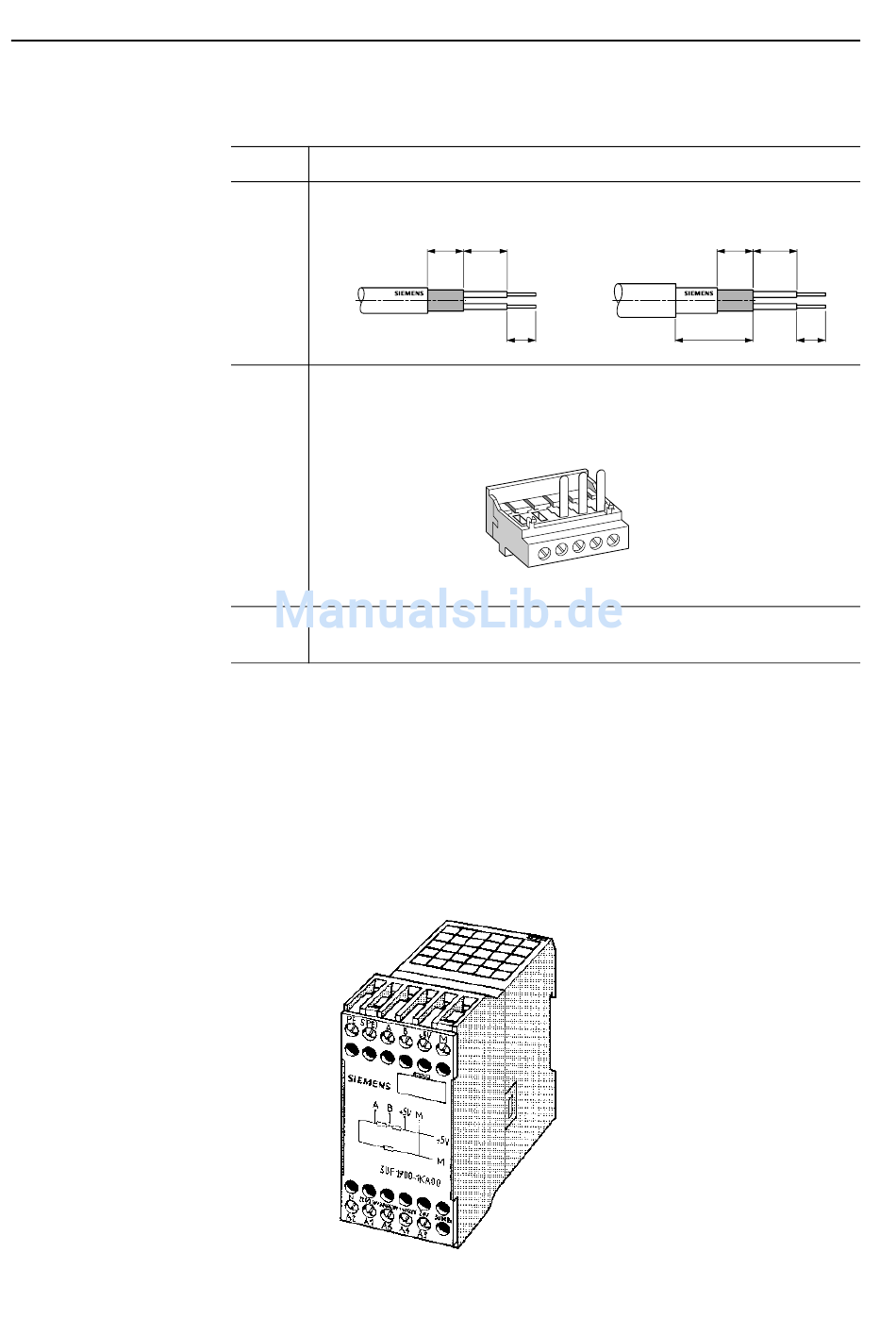

Gehen Sie wie folgt vor, wenn Sie eine T-Klemme verwenden:
Schritt
1
Isolieren Sie das Buskabel nach folgendem Schema:
6XV1 830-0AH10/-3BH10
2
Legen Sie die beiden grünen und die beiden roten Adern sowie
den Kabelschirm in den Schraub-Klemmenblock ein gem. folgen-
dem Bild:
3
Schrauben Sie die T-Klemme an den Schraubklemmen A, B und
SPE/PE des SIMOCODE-DP-Gerätes fest.
Tabelle 48: T-Klemme verdrahten und anschließen
Der Busabschlußbaustein 3UF1900-1K.00 ist vorzugsweise für den Einsatz
in MCC-Motorabzweigen vorgesehen. Er gewährleistet einen ordnungsge-
mäßen Busabschluß auch bei gezogenen MCC -Einschüben. Der Busab-
schlußbaustein kann auch dann eingesetzt werden, wenn am letzten Gerät
einer Buslinie kein (Sub-D) Normstecker eingesetzt werden kann.
Der Busabschlußbaustein 3UF1900-1KA00 kann wahlweise an 220/230V,
380/400V, 115/120V oder 24V Wechselspannung angeschlossen werden. Für
24V Gleichspannung können Sie die Variante 3UF1900-1KB00 einsetzen.
Bild 60: Busabschlußbaustein
Vorgehensweise
7,5
9
6
6XV1 830-0AH10
7,5
9
16
GWA 4NEB 631 4286-01b
6
