Erweiterungsbaustein 3UF51
3.4 Ausgänge
Bistabiles
Verhalten
Schema
3-4
Funktionsbeschreibung
Der Erweiterungsbaustein besitzt 4 Relaisausgänge. Mit den Relaisausgän-
gen können Sie z. B. Schütze oder Lampen schalten.
Wenn bei Ausfall der Versorgungsspannung der Schaltzustand der Relaisaus-
gänge gehalten werden soll, dann müssen Sie ein Grundgerät
3UF50..-3..10-1 wählen (Bistabiles Verhalten).
Dazu müssen Sie die Parameter
• Fehlerverhalten CPU
• Fehlerverhalten Stspg
auf Zustand halten parameterieren.
Wenn Sie ein Grundgerät mit monostabilem Verhalten verwenden, dann ver-
hält sich auch der Erweiterungsbaustein monostabil.

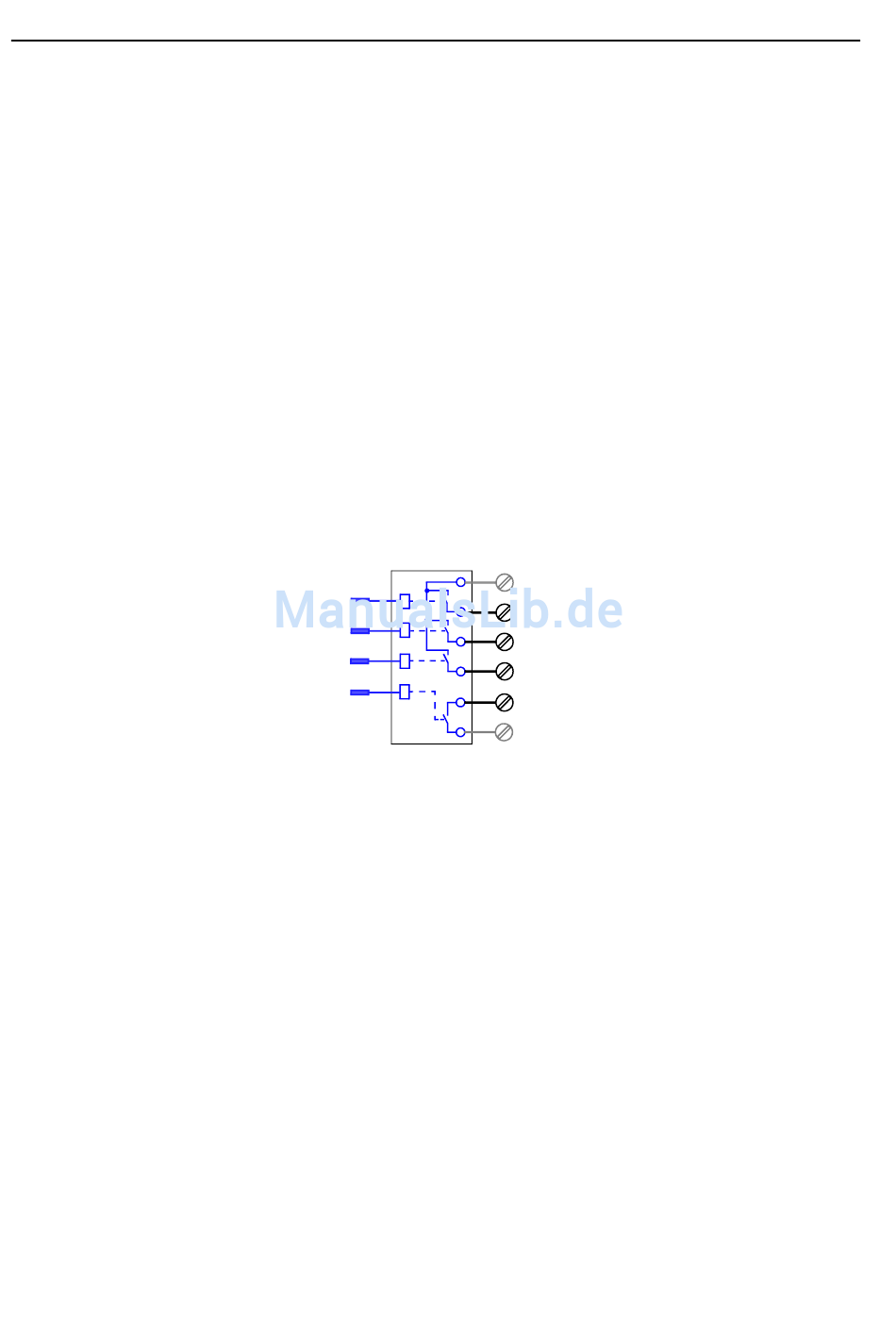

Folgendes Schema zeigt die Relaisausgänge:
Geräteinterne
Eingänge
1-EB
2-EB
3-EB
4-EB
Bild 45: Schema Relaisausgänge
Schaltung
Ausgangs-
klemme Nr.
30
31
32
33
34
35
GWA 4NEB 631 4286-01b
