Projektierungsbeispiel Direktstarter
Schritt 7
8-20
Die Zuordnungen der internen Vor-Ort-Steuerstelle[VO] sehen dann folgen-
dermaßen aus:

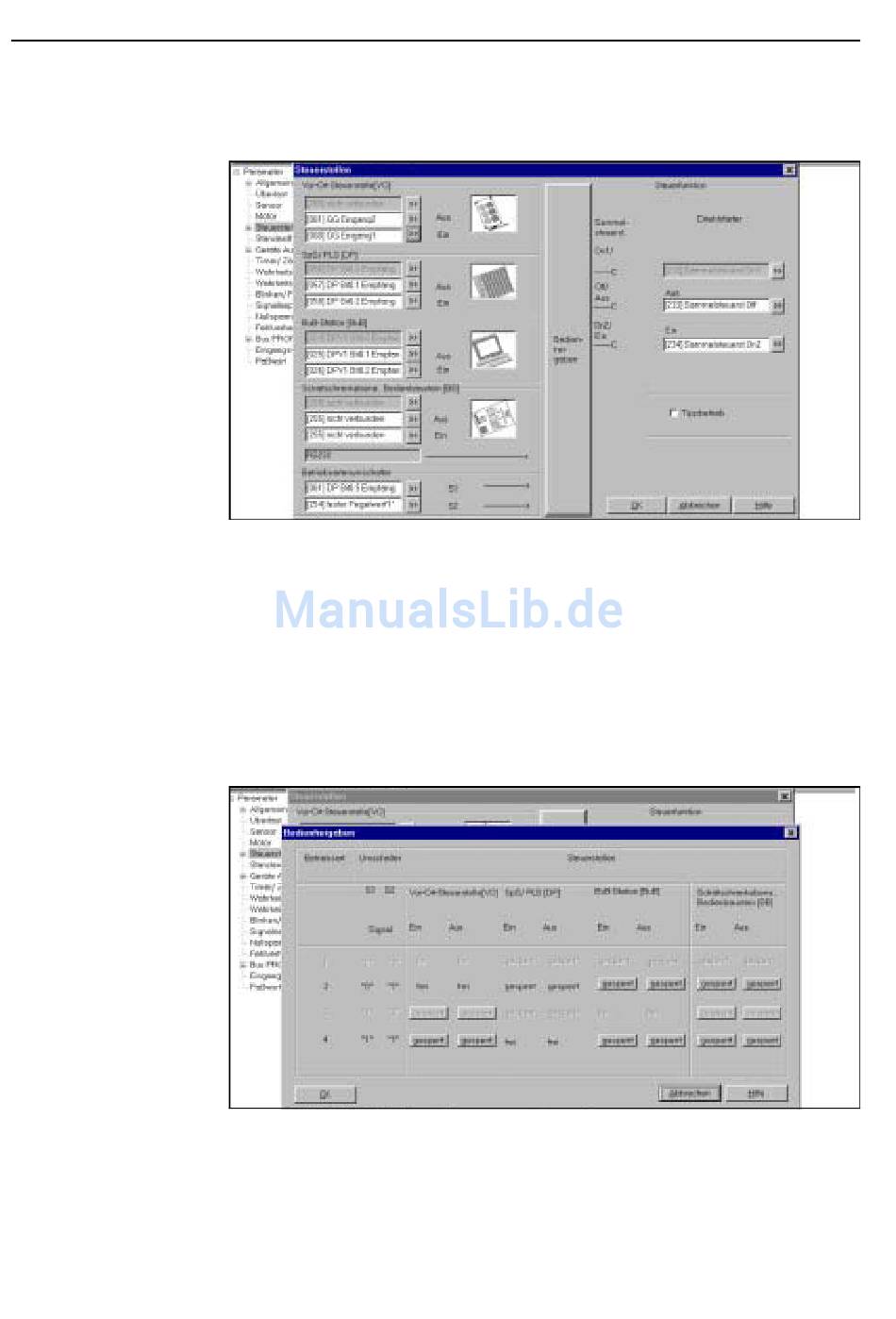

Bild 81: Eingestellte Parameter im Dialog "Steuerstellen"
Rufen Sie aus dem Dialog "Steuerstellen" den Folgedialog "Bedienfreigaben"
auf, indem Sie auf die große Schaltfläche "Bedienfreigaben" klicken. Im Bei-
spiel ist die Betriebsart 2 oder die Betriebsart 4 aktiv.
• Betriebsart 2 bedeutet:
Vor-Ort-Steuerstelle [VO] frei und SPS/PLS [DP] gesperrt
• Betriebsart 4 bedeutet:
Vor-Ort-Steuerstelle [VO] gesperrt und SPS/PLS [DP] frei
Die Steuerstellen "BuB-Station [BuB]" und "Schaltschrankebene, Bedienbau-
stein [BB]" müssen gesperrt sein.
Auch hier können Sie die Voreinstellungen übernehmen.
Bild 82: Folgedialog "Bedienfreigaben"
GWA 4NEB 631 4286-01b
