6.6 Aufbaurichtlinien am PROFIBUS-DP
Festlegung
Was ist ein
Bussegment?
Eckdaten für ein
Bussegment
6-36
Die in diesem Kapitel angebenen Eckdaten gelten für Siemens-Produkte und
-Kabel
Der PROFIBUS-DP besteht aus mindestens einem Bussegment.
Ein Bussegment hat mindestens zwei Stationen, eine davon muß ein DP -
Master sein. An ein Bussegment kann man max. 32 Stationen anschliessen.
Am Anfang und am Ende des Busses muß man einen Abschlußwiderstand
zuschalten.

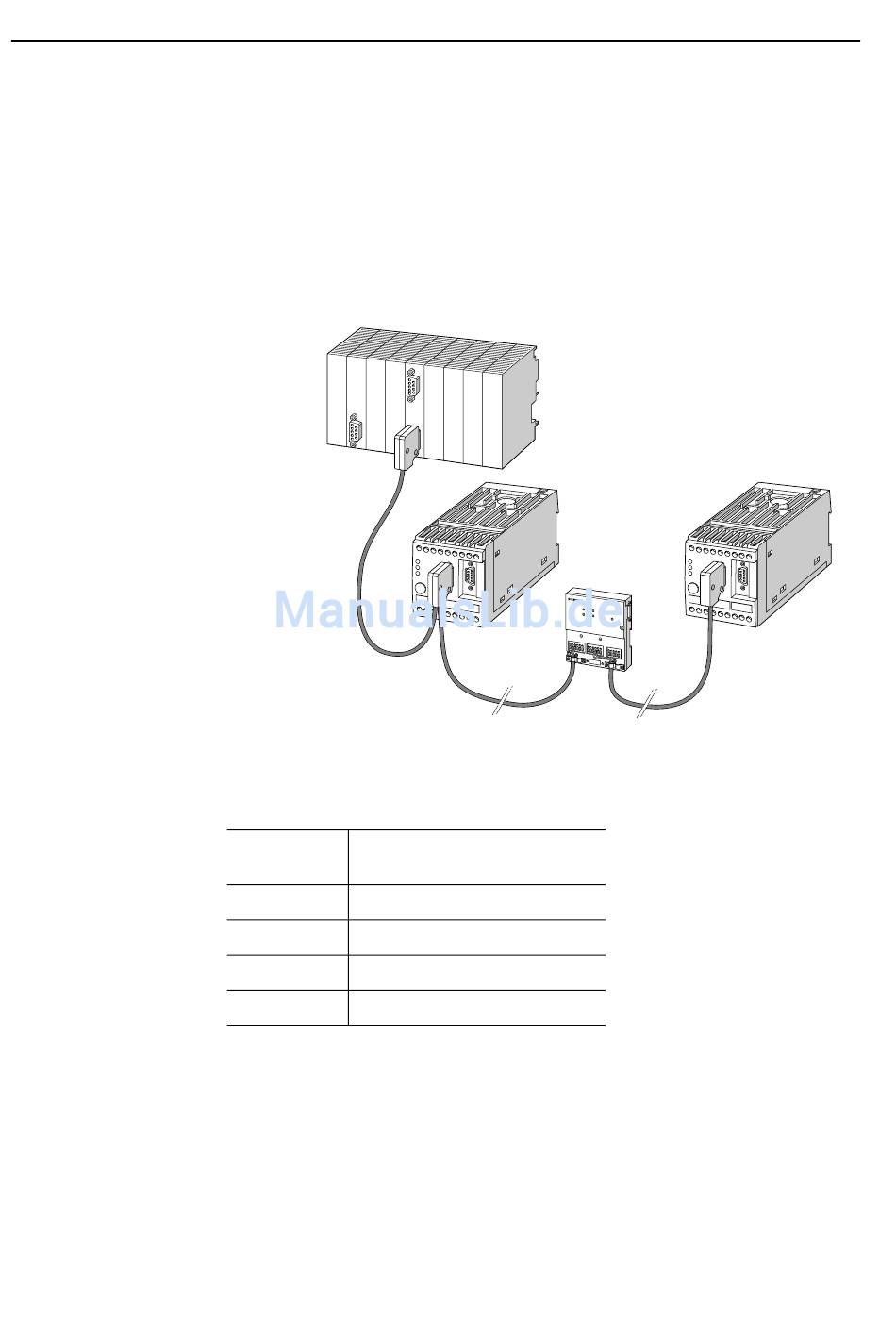

Bild 59: Bussegment
Sie können in einem Bussegment maximal 32 Stationen miteinander verbin-
den. Die maximale Leitungslänge eines Bussegmentes ist abhängig von der
eingestellten Baudrate.
Baudrate
max. Leitungslänge eines
[kBit/s]
9,6 ... 93,75
187,5
500
1500
Tabelle 45: Eckdaten für ein Bussegment
Die Busleitung wird zweipolig über alle SIMOCODE DP-Geräte geschleift,
sie muß an beiden Enden mit einem Widerstand abgeschlossen sein. Der
Busstecker enthält einen Abschlußwiderstand, der bei Bedarf zugeschaltet
werden kann.
Segmentes [m]
1200
1000
400
200
GWA 4NEB 631 4286-01b
