6.5.3 SIMOCODE-DP an SIMATIC S7-DP-Master (CPU mit integrierter DP-Schnittstelle)
STEP7 Version V4.0x
Installation der
GSD / OM
SIMOCODE-DP in
Mastersystem
einfügen
PROFIBUS- Adresse
wählen
Stationstyp wählen
6-24

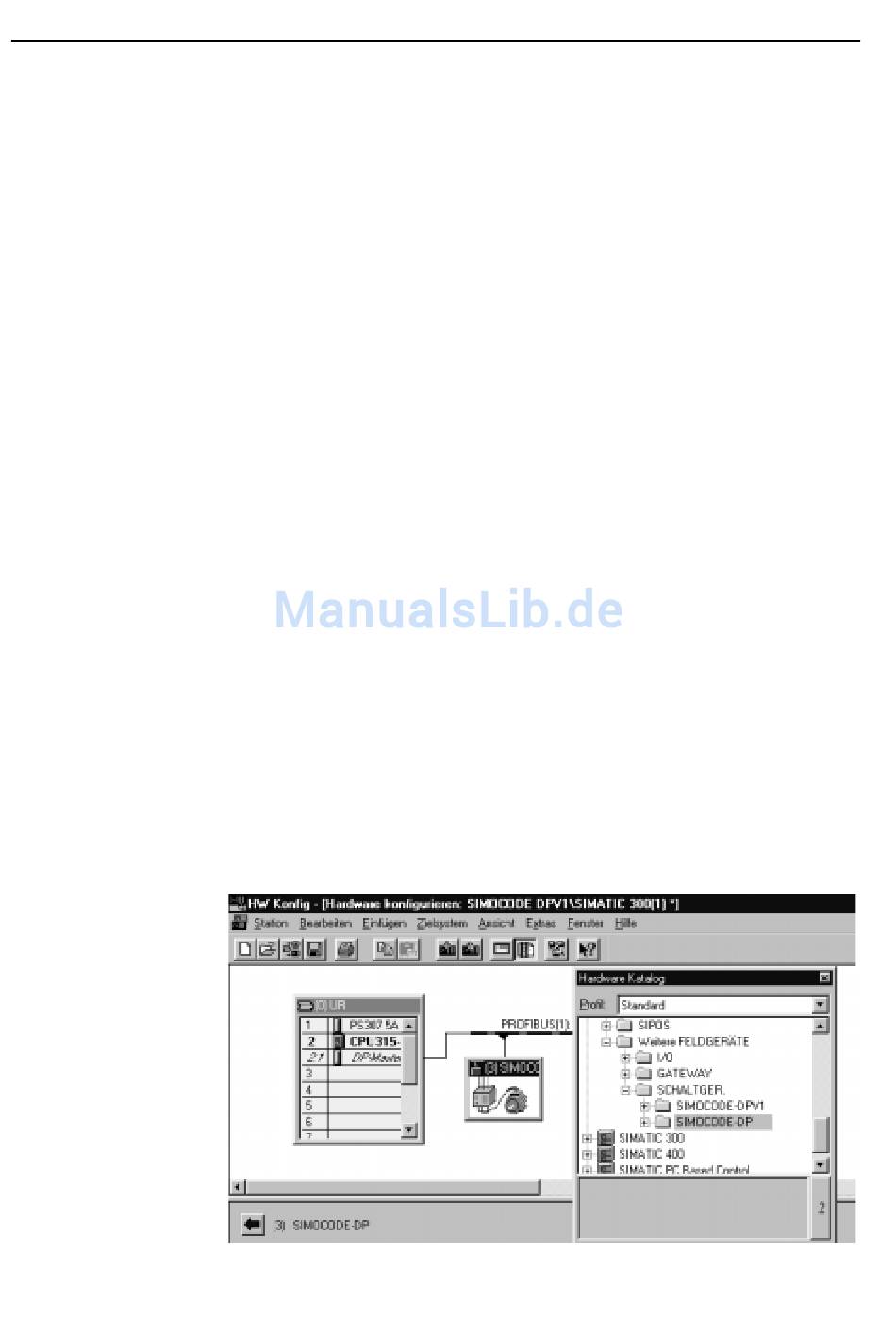

Mastersystem mit STEP 7-HW-Konfig projektieren
Voraussetzung für das Einbinden von SIMOCODE-DP über die folgend
beschriebenen Wege ist STEP7 in der Version V4.0x.
Um SIMOCODE-DP-Geräte in das Mastersystem einfügen zu können, benö-
tigen Sie eine entsprechende GSD oder den Objektmanager SIMOCODE-DP .
Eine Beschreibung, welche GSD-Datei für welche Funktionalität gebraucht
wird, finden Sie auf Seite C-9.
Falls die GSD-Datei mit dem erforderlichen Ausgabestand nicht zusammen
mit dem Programmpaket Step 7 installiert wurde, müssen Sie diese nach-
träglich in das Unterverzeichnis "s7data\gsd" der STEP7-Programmgruppe
kopieren. Anschließend müssen Sie die GSD-Datei ggfs noch aktualiseren
bzw. STEP 7 neu starten.
Zukünftige Versionen von STEP7 werden die erforderlichen GSD-Dateien für
SIMOCODE-DP bereits beinhalten.
Wenn Sie SIMOCODE-DP als S7-Slave betreiben wollen benötigen Sie
anstelle der GSD folgende Software:
• Objektmanager SIMOCODE-DP (OM SIMOCODE-DP)
• Win-SIMOCODE-DP/Professional zum Einstellen der Geräteparameter
SIMOCODE-DP projektieren
Wählen Sie SIMOCODE-DP aus dem Katalog Schaltgeräte aus.
Wählen Sie für SIMOCODE-DP eine PROFIBUS-Adresse
zwischen 3 bis 123 .
SIMOCODE-DP als DP-Norm-Slave. Voraussetzung:
• GSD SIEM8031.GSG
• Betriebsart "DP-Norm" mit Win-SIMOCODE-DP einstellen
SIMOCODE-DP als DP-Norm-Slave mit HW-Konfig auswählen
