8.2 Block 1: Konventionellen Stromlaufplan in einen Stromlaufplan mit
SIMOCODE-DP umzeichnen
In diesem Abschnitt
Aufbau in
konventioneller Tech-
nik
3/N/PE ~ 50/60Hz 400/230V
L1
L2
L3
N
PE
1 3 5
Q1
2 4 6
1 3 5
- K1
2 4 6
1 3 5
Vor-Ort-Stop
- F2
2 4 6
Vor-Ort-Start
2
4...20 mA
PE
U
V
W
M
ϑ
1
3~
Schritt 1
GWA 4NEB 631 4286-01b
In diesem Abschnitt erfahren Sie, wie Sie schrittweise einen konventionellen
Stromlaufplan des Direktstarters in einen Stromlaufplan mit SIMOCODE-DP
umwandeln.

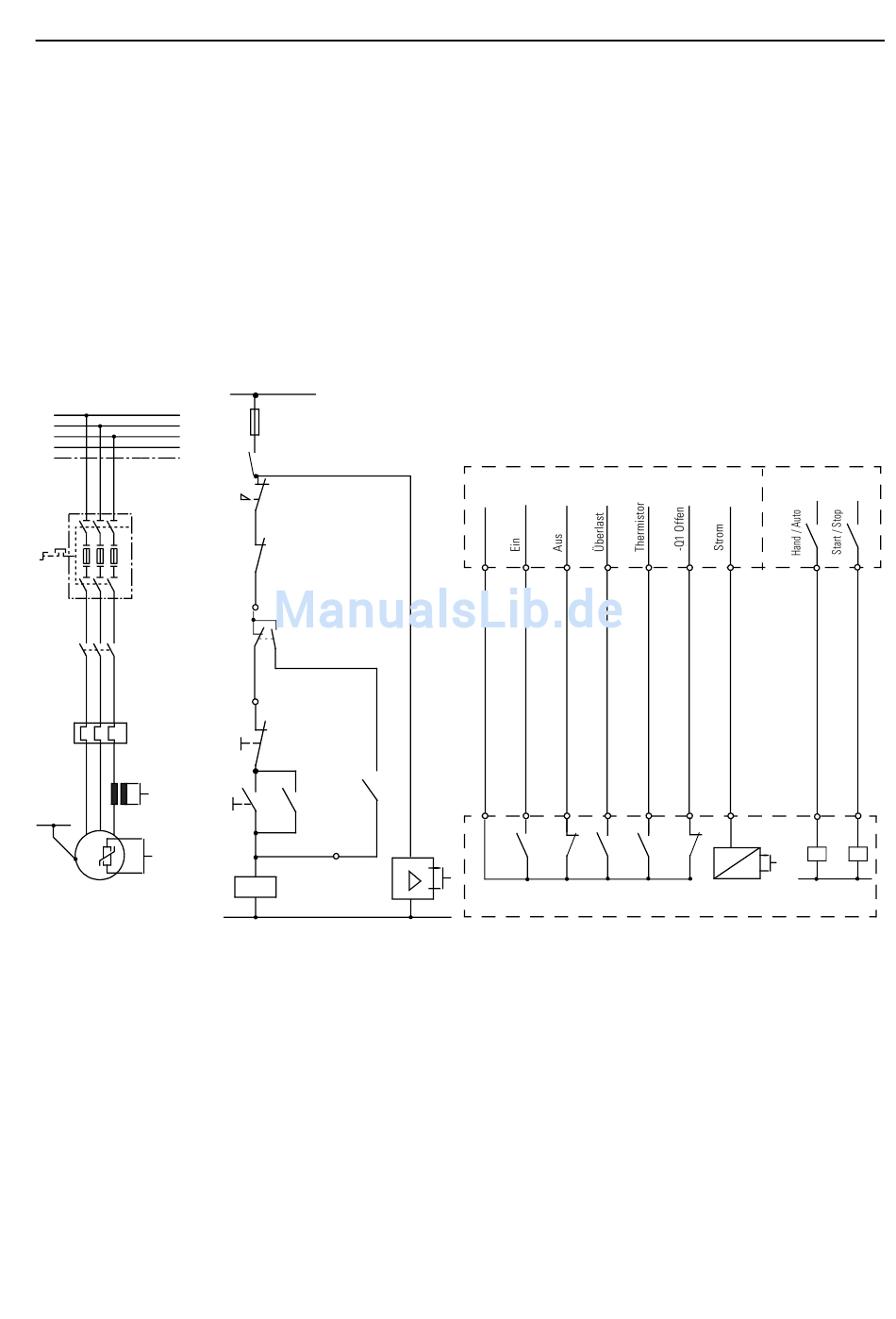

Folgendes Bild zeigt einen Aufbau in konventioneller Technik:
1L1
-F4
-Q1
-F2-
-F3
-X1
-K11
Hand
Auto
-X2
SPS
S1
Start/Stop
-K12
S2
-K1
-X3
-F3
-K1
Thermistor-
Auswertung
1N
Bild 65: Aufbau eines Motorabzweiges (Direktstarter) in konventioneller Technik
Nehmen Sie den kopierten SIMOCODE-DP-Stromlaufplan zur Hand.
Dort sind bereits eingezeichnet:
• Hauptstromkreis
• Spannungsversorgung an den Klemmen A1, A2
• Schutzleiter an Klemme PE
• Busleitung an den Klemmen A, B
• Spannungsversorgung für die Relaiskontakte an Klemme 6
Projektierungsbeispiel Direktstarter
Automatisierungsebene / E/A-Baugruppe
Rückmeldung
-K1
-K1
-F2
1
Schaltanlage
Steuerbefehle
-K11
-Q1
-F3
D
2
A
N
-K12
8-3
