4.3 Bedientasten, Melde-LEDs
Schema
GWA 4NEB 631 4286-01b
Funktionsbeschreibung
Das Gerät hat 3 Bedientasten, die vorgesehen sind, um einen Motor z.B. von
der Schaltschranktür aus zu steuern (On1, On2, Off).
Das Gerät verfügt außerdem über 6 Melde- LED s, mit denen Sie durch Zuord-
nen verschiedene Statusanzeigen realisieren können. Rechts neben den
Bedientasten befinden sich 3 grüne LED s. Sie sind vorgesehen, um den
Schaltzustand der Bedientasten anzuzeigen, z.B. On1, On2, Off. Dann müs-
sen Sie ihnen die Lampenansteuerungen QLE1 , QLE2 und QLA zuordnen.
Selbstverständlich können Sie diese LED s auch anders zuordnen.
Folgendes Schema zeigt die Bedientasten und die frei parametrierbaren
Melde- LED s des Bedienbausteins:
Geräteinterne
Ausgänge
Bedientasten
Tasten1-BB
5
Tasten2-BB
6
Tasten3-BB
7

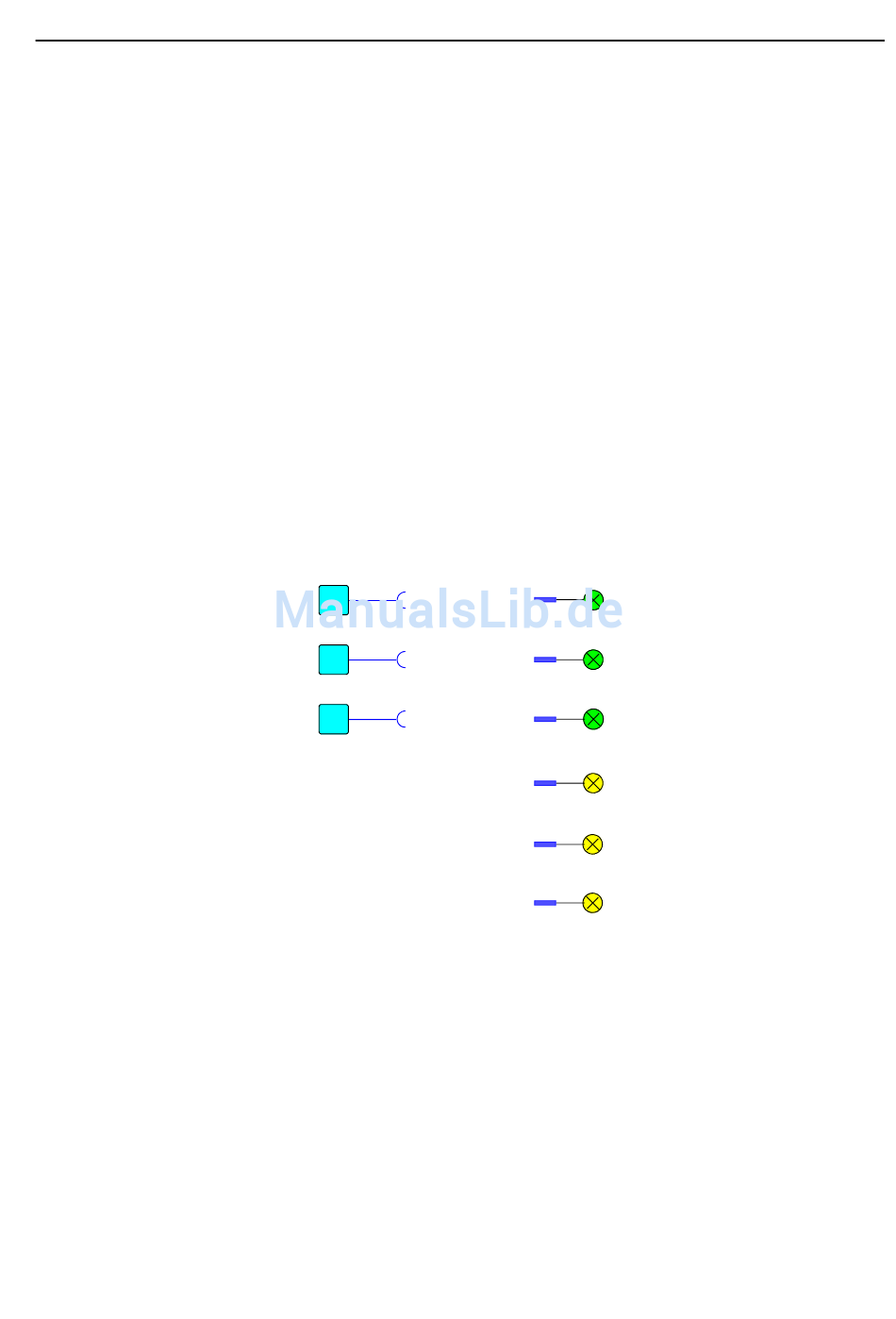

Bild 48: Schema Bedientasten und Melde-LEDs des Bedienbausteins
Bedienbaustein 3UF52
Geräteinterne
Eingänge
Melde-LEDs
Grün1-BB
Grün2-BB
Grün3-BB
Gelb1-BB
Gelb2-BB
Gelb3-BB
4-3
