Parametrieren / Beobachten
7.2 Grundlagen der Parametrierung
Parametrierung
Einstellen
Verbinden freier
Elemente
7-4
Zur Parametrierung der gewünschten Funktionalität müssen Parameter, wie
z. B. der Motorstrom zum ordnungsgemäßen Schutz des Motors eingestellt
werden. (Vergleichbar mit der Einstellung des Motorstromes bei einem ther-
mischen Überlastrelais)
Folgendes Bild zeigt, wie Sie mit Win-SIMOCODE-DP den Motorstrom (Ein-
stellstrom) einstellen:

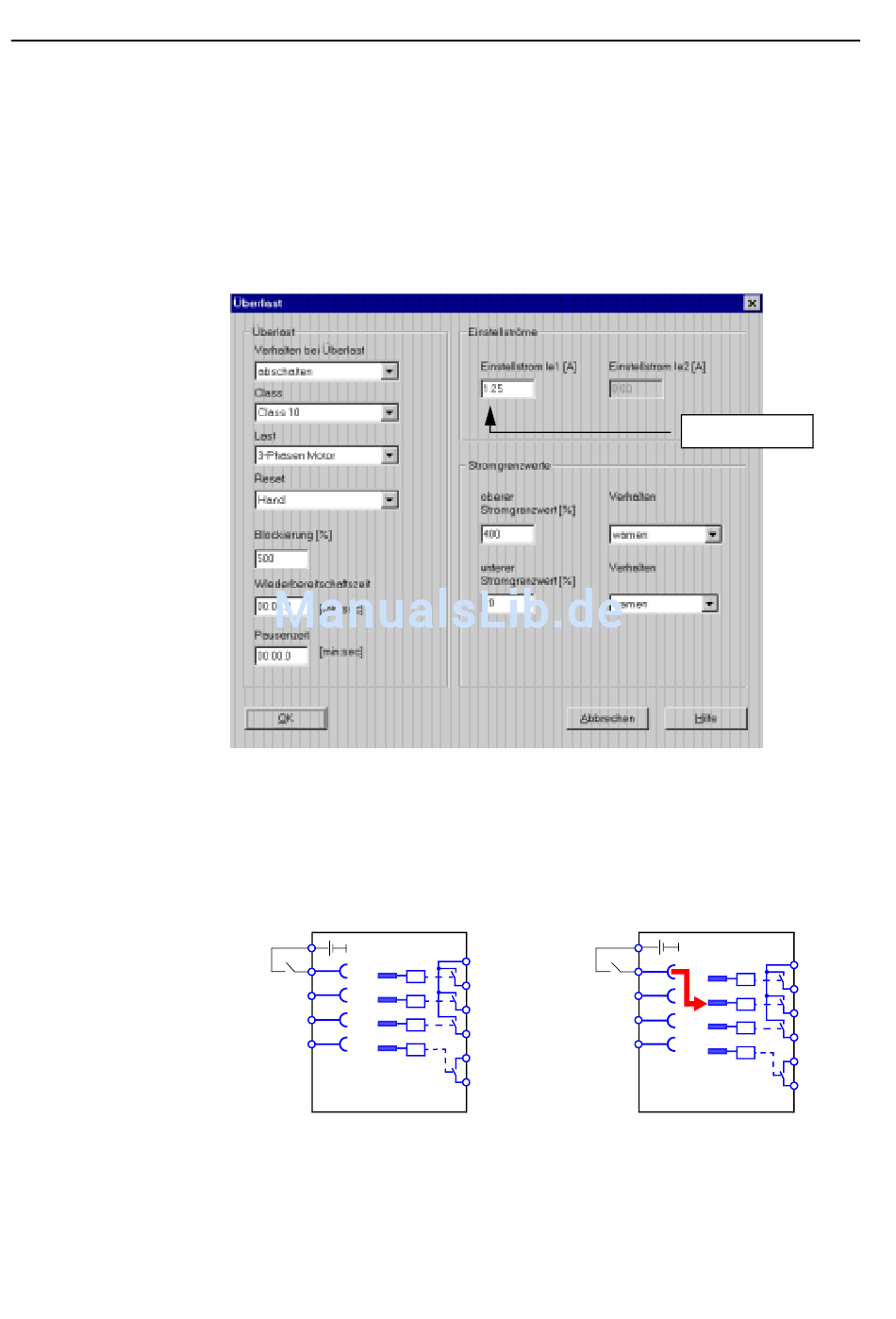

Bild 61: Einstellen von Parametern
Wenn Sie eine bestimmte Funktion wünschen, z.B. mit Eingang IN4 des
Grundgerätes den Ausgang OUT 2 schalten, dann müssen Sie die freien Ele-
mente miteinander verbinden .
Ausgangssituation
Signalgeber
3UF50
IN 4
Bild 62: Verbinden freier Elemente
Durch das Verbinden entstehen interne logische Verbindungen. Das Block-
schaltbild der Zuordnungen Seite A-17 zeigt eine Übersicht der freien Ele-
mente.
Ausgangsrelais 2 dem
Eingang 4 zuordnen
Signalgeber
OUT 1
IN 4
.2
.3
.4
Einstellen
3UF50
OUT 1
3
.2
.3
.4
GWA 4NEB 631 4286-01b
