Kommunikation / Datenübertragung
Sollkonfiguration
wählen
Hinweis
6-12
SIMOCODE-DP als DPV1-Slave. Voraussetzung:
• GSD SIEM8069.GSG
• Betriebsart "DPV1" mit Win-SIMOCODE-DP einstellen

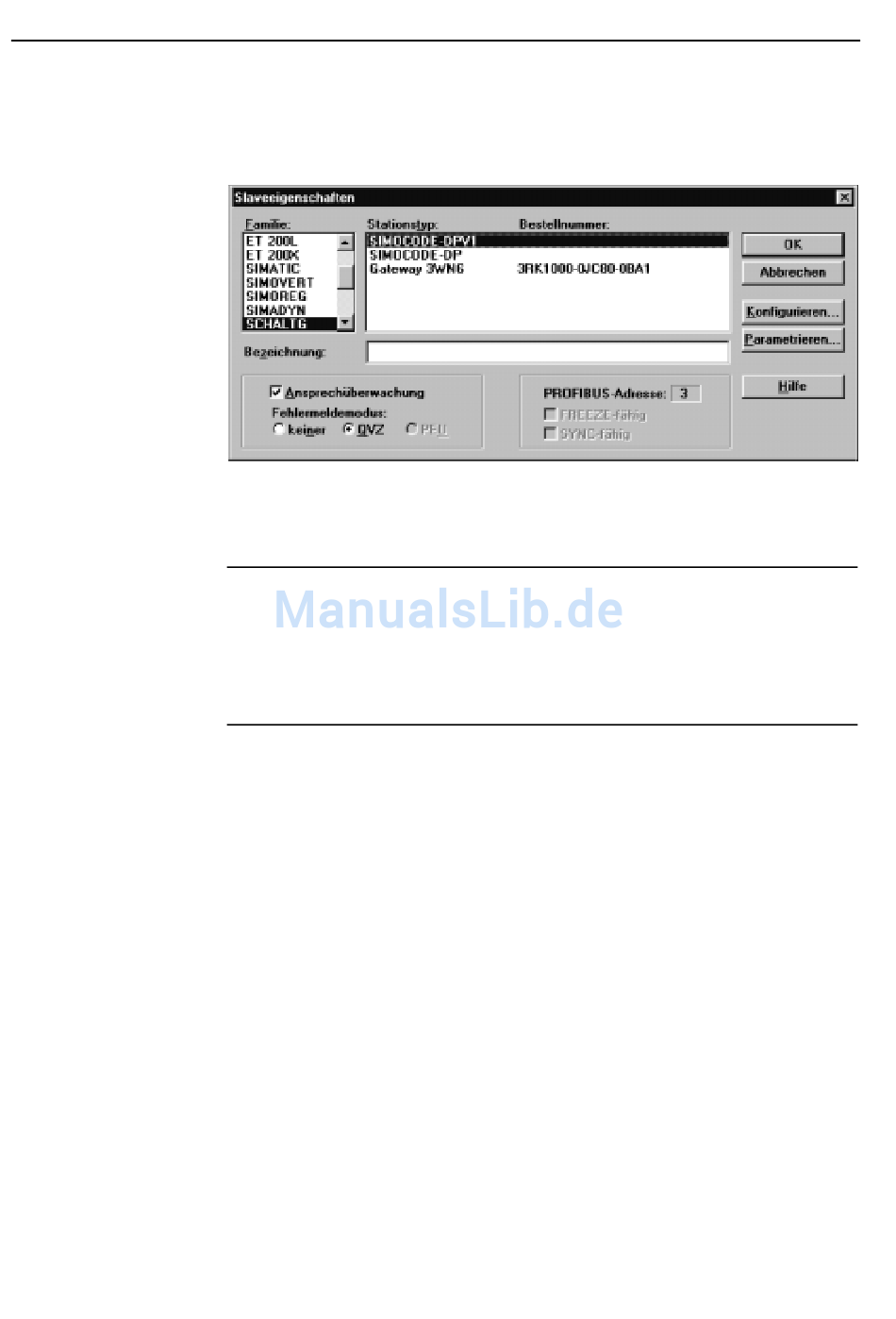

SIMOCODE-DP als DPV1-Slave auswählen
Wählen Sie den entsprechenden Basistyp.
Die Einstellungen für Adresse, Baudrateund Basistyp müssen mit den mit
Win-SIMOCODE-DP festgelegten Busparametern übereinstimmen.
Die Betriebsart von SIMOCODE-DP muß auf DP-Norm eingestellt sein.
Für die Übereinstimmung des Basistyps ist der Zusatz "kompakt" nicht rele-
vant (Beispiel: gewählter Basistyp mit COM PROFIBUS ist Basistyp 2 kom-
pakt - erforderlicher SIMOCODE-DP Datentyp ist Basistyp 2).
GWA 4NEB 631 4286-01b
