GWA 4NEB 631 4286-01b
Die Rückmeldungen RMZ und RMA werden nicht automatisch im zyklischen
Telegramm oder Diagnosetelegramm übertragen. Sie können den Meldebits
des 2. Bytes des zyklischen Telegramms zugeordnet werden.
Die folgende Tabelle zeigt die Rückmeldungen in Abhängigkeit von der Aus-
gangslage und dem Schaltbefehl bei Verwendung der Magnetventilsteue-
rung:
Schalt-
Bemerkung
befehl
Ausgangslage: Magnetventil Zu
Auf
Wegendschalter zu (RMZ) ist noch
(ON1)
geschlossen
–
Wegendschalter Zu (RMZ) geöffnet 1)
–
Magnetventil erreicht Endposition Auf -
Wegendschaltet Auf (RMA) schließt
Ausgangslage: Magnetventil Auf
Zu
Wegendschalter Auf (RMA) ist noch
(On2)
geschlossen
–
Wegendschalter Auf (RMA) geöffnet 2)
Magnetventil erreicht Endposition Zu -
Wegendschaltet Zu (RMZ) schließt
Ausgangslage: Magnetventil fährt Auf/
Zu
Gegenbe-
Signalisierungszustand wie 1) oder 2)
fehl in
jeweils
andere
Richtung
Dauersignal
Kein Signal

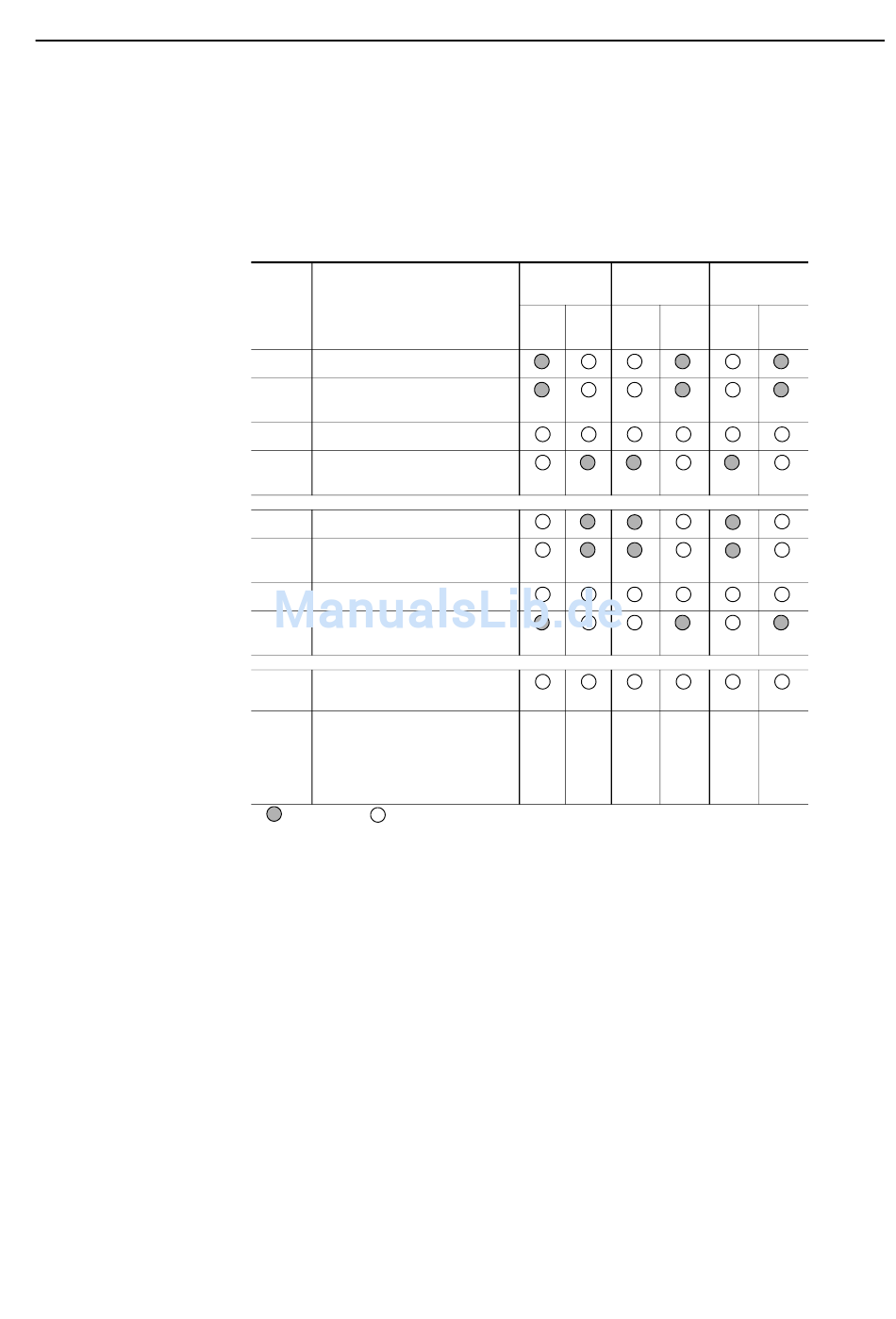

Tabelle 20: Rückmeldungen Magnetventilsteuerung
Die aktiven Steuerstellen und Schützansteuerungen entnehmen Sie
Tabelle 19: auf Seite 2-44
Gegenüber den anderen Steuerfunktionen ist der Standardfunktionsbaustein
"Rückmeldung Test" bei der Steuerfunktion Magnetventil nicht aktiv.
Meldung Endla-
Lampen-
genschalter
ansteuerung
RMZ
RMA
QLE2
QLA
(Auf)
(Stop)
Grundgerät 3UF50
Status-Meldung
Ein2
Off
(Auf)
(Stop)
2-45
