10.7

Mehrkesselanlagen oder Kaskade

10.7.1

2-Kessel-Kaskade mit Logano plus GB312/402

2PZ
2FB
Logalux SU

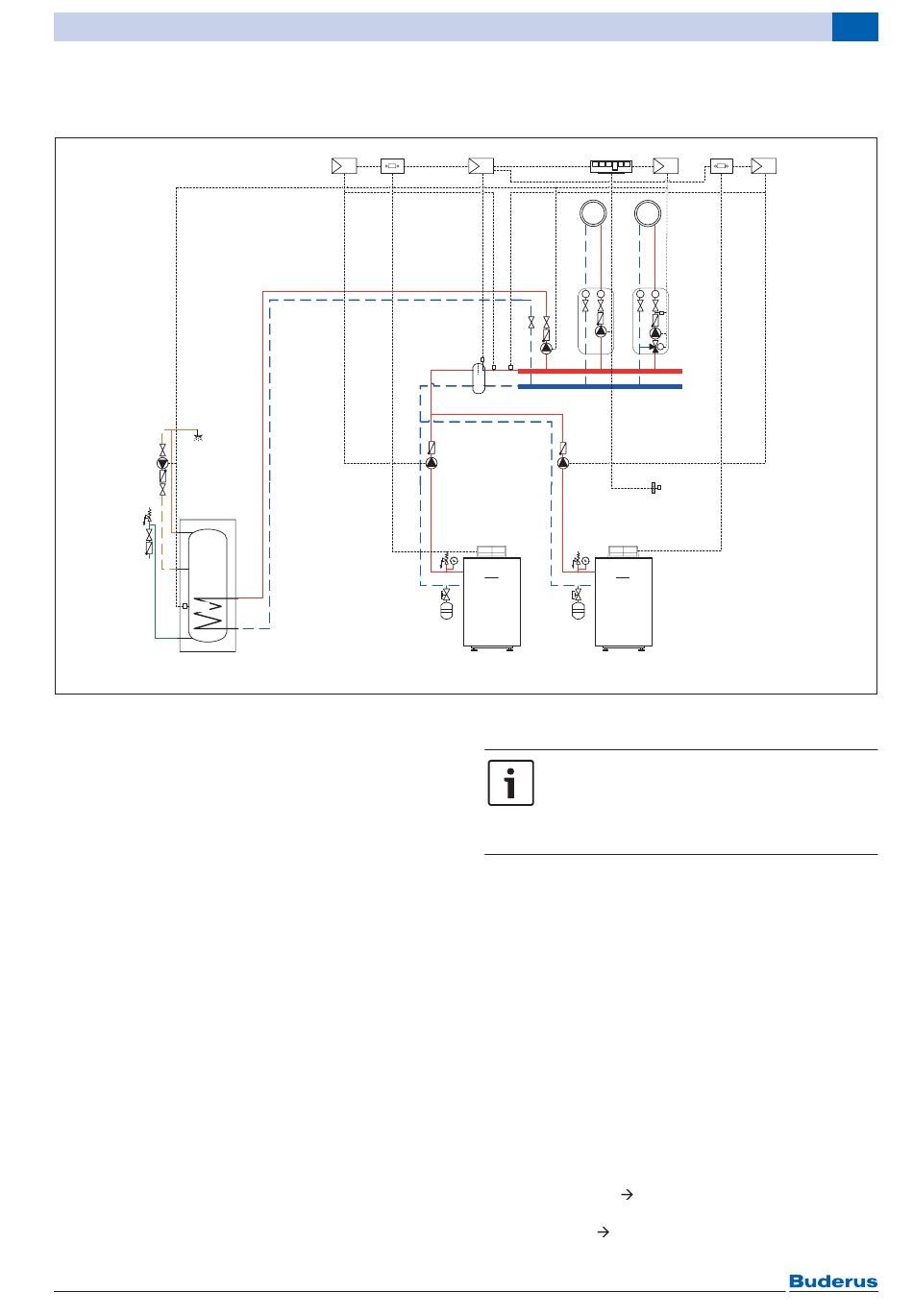

Bild 116 2-Kessel-Kaskade Logano plus GB312/402
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger oder an der Wand
6 In dem Regelgerät
4323 Regelgerät
AS+U Heizungspumpe (Primärkreis) (AS = 230 V,
U = 0...10 V)
FA Außentemperaturfühler
FB Speichertemperaturfühler
FM441 Funktionsmodul für Warmwasserbereitung und
einen Heizkreis
FM458 Strategiemodul
FV Vorlauftemperaturfühler
FVS Weichentemperaturfühler
Logano 2-Kessel-Kaskade
MC10 Mastercontroller
PH Heizungspumpe
PM10 Pumpeneffizienzmodul
PS Speicherladepumpe
PZ Zirkulationspumpe
SH 3-Wege-Mischer
SU Warmwasserspeicher
Logamatic EMS plus – 6 720 809 132 (2014/03)
PM10 MC10 FM458
2 1 6
FVS
FK FK
AS+U
Buderus
Logano Plus GB312/402
Geregelte Anlagenkomponenten
• 2-Kessel-Kaskade, Regelung über Logamatic 4323 mit
• 2 außentemperaturgeführte Heizkreise, davon einer
• Modulierende Ansteuerung der Kesselkreispumpen
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• Ein Regelgerät Logamatic 4323
• Ein Strategiemodul FM458
• Ein Modul FM441 (Heizkreis und Warmwasser)
• 2 Pumpeneffizienzmodule PM10, zur Inbetriebnahme
Funktionsbeschreibung
• Logamatic 4000
• Modul PM10
4323 FM441
1
T T T T
1FV
PH
1PH
1SH
2PS
M
AS+U
FA
Buderus
Logano Plus GB312/402
Diese Anlagenhydraulik (Hydrauliknummer
6720805872) sowie weitere Varianten dazu
können Sie der Buderus-Hydraulik-
datenbank entnehmen unter
www.buderus.de/hydraulikdatenbank.
Strategiemodul FM458
mit Stellglied
über 2 Pumpeneffizienzmodule PM10
PM10 ist vorübergehend eine System-Bedieneinheit
RC300 erforderlich
Planungsunterlage Logamatic
4000
Kapitel 6.11, Seite 96
Anlagenbeispiele 10
MC10 PM10
6 1 2
6 720 805 872-01.1T
141
