7 PC-Servicetool Logamatic Service Key und Logamatic Eco-Soft
Anschluss und Spannungsversorgung
• Direkte Anbindung eines PC oder Laptops über die
serielle RS232-Schnittstelle an Heizungsanlagen mit
einer digitalen Regelung des Systems Logamatic
4000, EMS, EMS plus oder an Gas-Heizgerät mit
einem universellen Brennerautomaten UBA1.x
4
ECO-SOFT
Logamatic
Service Key

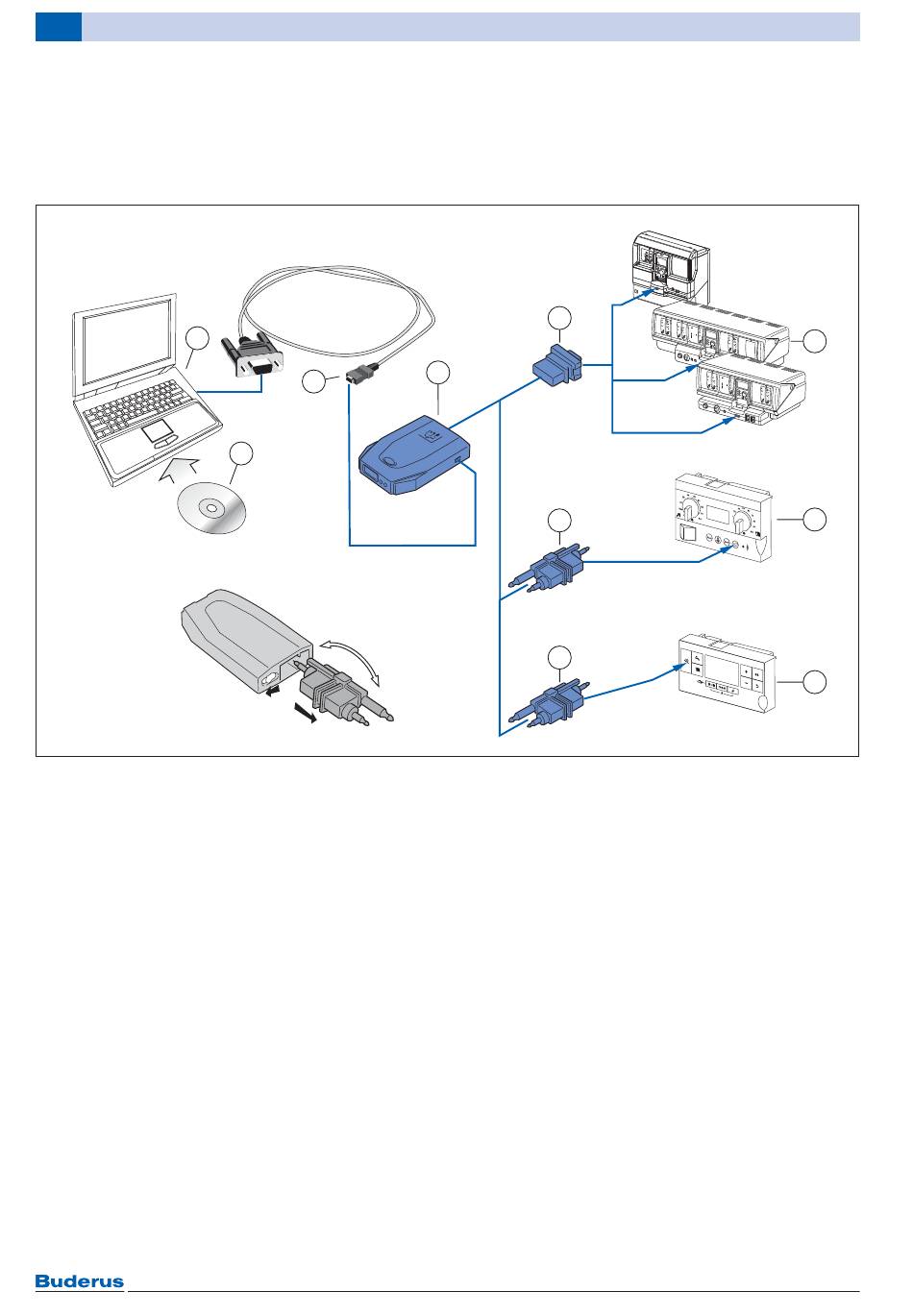

Bild 82 Anschlussmöglichkeiten des Diagnosesteckers Logamatic Service Key
[1] Logamatic Service Key
[2] Logamatic-Verbindungsstecker ECOCAN (4000),
EMS, UBA1.x
[3] RS232-Verbindungskabel zwischen Logamatic
Service Key und PC
[4] PC mit RS232-Schnittstelle (Konverterkabel USB-
RS232 als Zubehör erhältlich)
[5] Service-Software Logamatic ECO-SOFT (Zusatz-
ausstattung)
[6] Anschlussmöglichkeit an digitale Regelgeräte des
Systems Logamatic 4000
[7] Anschlussmöglichkeit an digitale Regelgeräte des
Systems Logamatic EMS (Basiscontroller
Logamatic BC10/BC25/BC40, z. B. mit EMS-
Bedieneinheit RC35 oder EMS plus Bedien-
einheiten RC300/RC200)
102
3
RS232
5
• Direkte Anbindung eines PC oder Laptops mit einer
USB-Schnittstelle möglich über Konverterkabel USB-
RS232 (Zubehör)
• Spannungsversorgung über angeschlossenes Regel-
gerät
2
1
2
RS232
2
Lieferumfang
• Diagnosestecker Logamatic Service Key
• Logamatic-Verbindungsstecker zur Logamatic 4000,
EMS, EMS plus und UBA1.5
• RS232-Verbindungskabel (2 m lang)
• Stabile und handliche Transportbox zur Mitnahme
z. B. in der Werkzeugtasche
Optionales Zubehör
• Konverterkabel USB-RS232
EMS/EMS plus
EMS/EMS plus
(BC25/BC40/BC100)
Logamatic EMS plus – 6 720 809 132 (2014/03)
41xx
4211
43xx
44xx
6
(BC10)
7
7
6 720 801 111-22.1O
