Buderus Logamatic EMS plus Planungsunterlage Für Den Fachmann Seite 37

Funktion
Wärmemengenzählung (L) mit Volumenstrommessung (WMZ-Set)
PS1 TS1
TS12(IS1)
V
WM1(IS1) TS13(IS2)
• [1] Speicher 1
SM200 SM100 SM50 –
RC300 RC200 – SC300
Temperaturdifferenz Regler (M)
SM100, Adr. 2
TS2 (TS14)
TS3(TS15)
6 720 809 132-113.1T
SM200 + SM100 SM50 –
RC300 RC200 – SC300

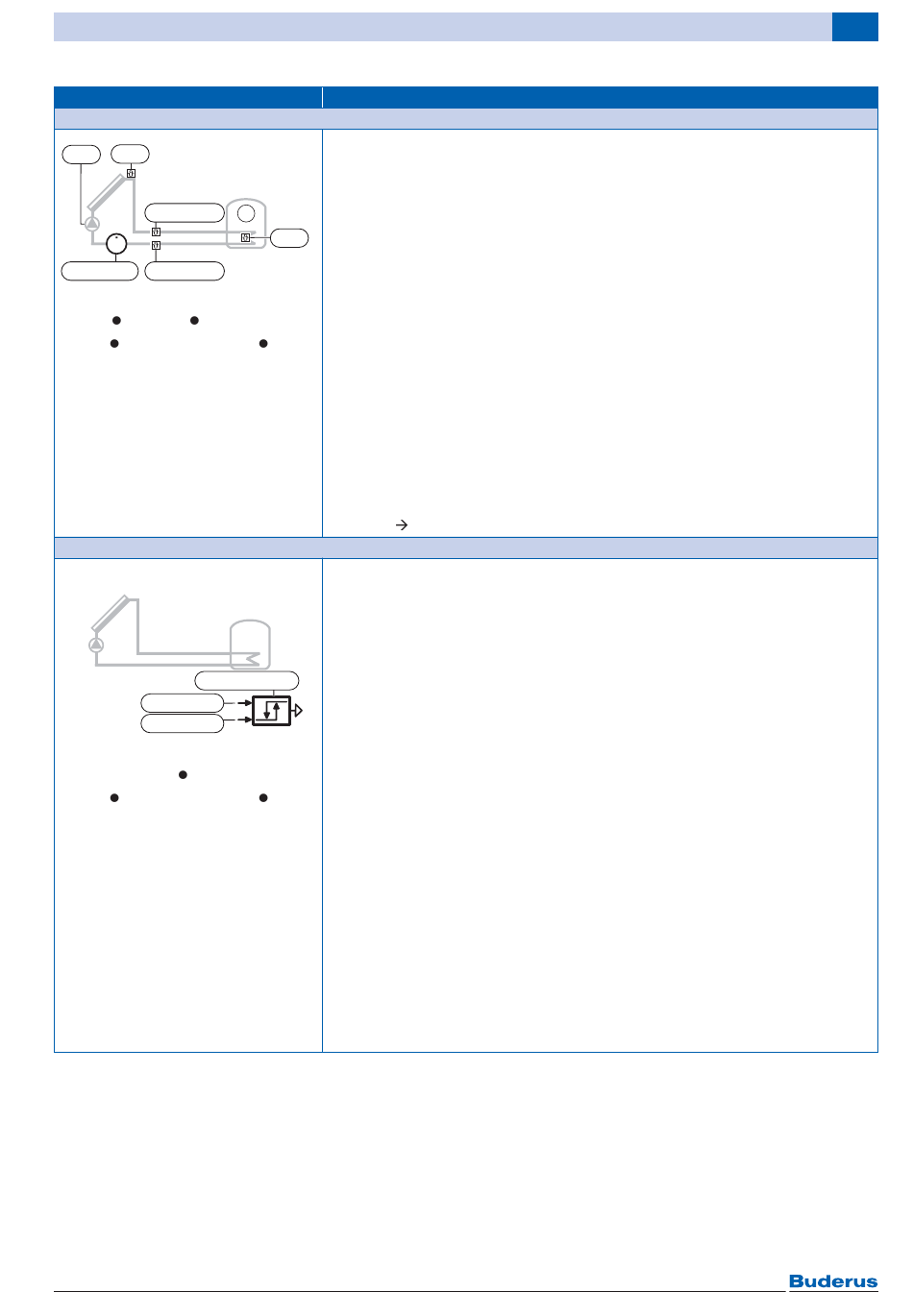

Tab. 7 Beschreibung Funktionen
Logamatic EMS plus – 6 720 809 132 (2014/03)
Beschreibung
Durch Auswahl des Wärmemengenzählers kann die Ertragsermittlung mit
Volumenstrommessung (WMZ-Set) für die Solaranlage eingeschaltet werden.
Der Solarertrag wird in der Bedieneinheit RC300 stündlich aktuell und als
Rückschau auf die letzte Woche angezeigt. Als kostengünstige Alternative zur
Funktion (L) kann eine rechnerische Ermittlung des Solarertrags (ohne
1
weiteres Zubehör) erfolgen (zur Nutzung rechnerischer Ertrags-Ermittlung
TS2
Funktion (L) deaktivieren und Solar-Parametermenü Solar-Ertrag einstellen.
• Aus den gemessenen Temperaturen (TS12, TS13) und dem Volumenstrom
6 720 809 132-112.1T
(WM1) wird die Wärmemenge unter Berücksichtigung des Glykolgehalts im
Solarkreis berechnet.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt, dass
diese Funktion hinzugefügt wurde. In der Bezeichnung der Solaranlage wird
das „L" hinzugefügt.
Hinweis: Die Ertragsermittlung liefert nur korrekte Werte, wenn das
Volumenstrommessteil mit 1 Impuls/Liter arbeitet.
Erforderliches Zubehör:
• WMZ-Set, Lieferumfang:
– Temperaturfühler im Vorlauf zum Solarkollektor; Anschluss an IS2
– Temperaturfühler im Rücklauf vom Solarkollektor; Anschluss an IS1
– Volumenstromzähler; Anschluss an IS1
Beispiele
Frei konfigurierbarer Temperaturdifferenzregler (nur verfügbar bei
Kombination des SM200 mit SM100). Diese Funktion kann zum Beispiel zur
hydraulischen und regelungstechnischen Einbindung eines Kaminofens mit
Wassertasche genutzt werden.
• In Abhängigkeit von der Temperaturdifferenz zwischen der Temperatur an
der Wärmequelle (TS14) und der Wärmesenke (TS15) und der einstellbaren
Ein- oder Ausschalttemperaturdifferenz wird über das Ausgangssignal eine
Pumpe oder ein Ventil angesteuert. Zusätzlich ist bei der Funktion (M)
einstellbar eine maximale und eine minimale Quellentemperatur
(10...120 °C) bei deren Über- oder Unterschreiten die Pumpe (VS1) oder
das Ventil (VS1) nicht angesteuert wird. Außerdem ist eine maximale
Senkentemperatur einstellbar, bei deren Überschreiten die Pumpe (VS1)
oder das Ventil (VS1) ebenfalls nicht angesteuert wird.
• Wenn die Ansteuerung der Pumpe einem externen Regler unterliegt, kann
diese Funktion nicht genutzt werden (z. B. bei einer Kaminofen-Komplett-
station KSRR mit eingebautem Regelgerät (RV2)).
Erforderliches Zubehör für Temperaturdifferenz Regler (M):
• Funktionsmodule SM200 und SM100
• Temperaturfühler Wärmequelle; Anschluss am SM100 an TS2
• Temperaturfühler Wärmesenke; Anschluss am SM100 an TS3
• Anzusteuernde Baugruppe (Pumpe oder Ventil); Anschluss am SM100 an
VS1/PS2/PS3 mit Ausgangssignal Anschlussklemme 75;
Anschlussklemme 74 nicht belegt
Hinweis: Damit die Kombination aus SM200 und SM100 erkannt wird:
▶ Nachdem die Adressierung der Module SM100 und SM200 vorgenommen
wurde: Konfigurationsassistent starten.
Anlagenbeispiele Kapitel 10.4.1
Solarfunktionen 3
37
