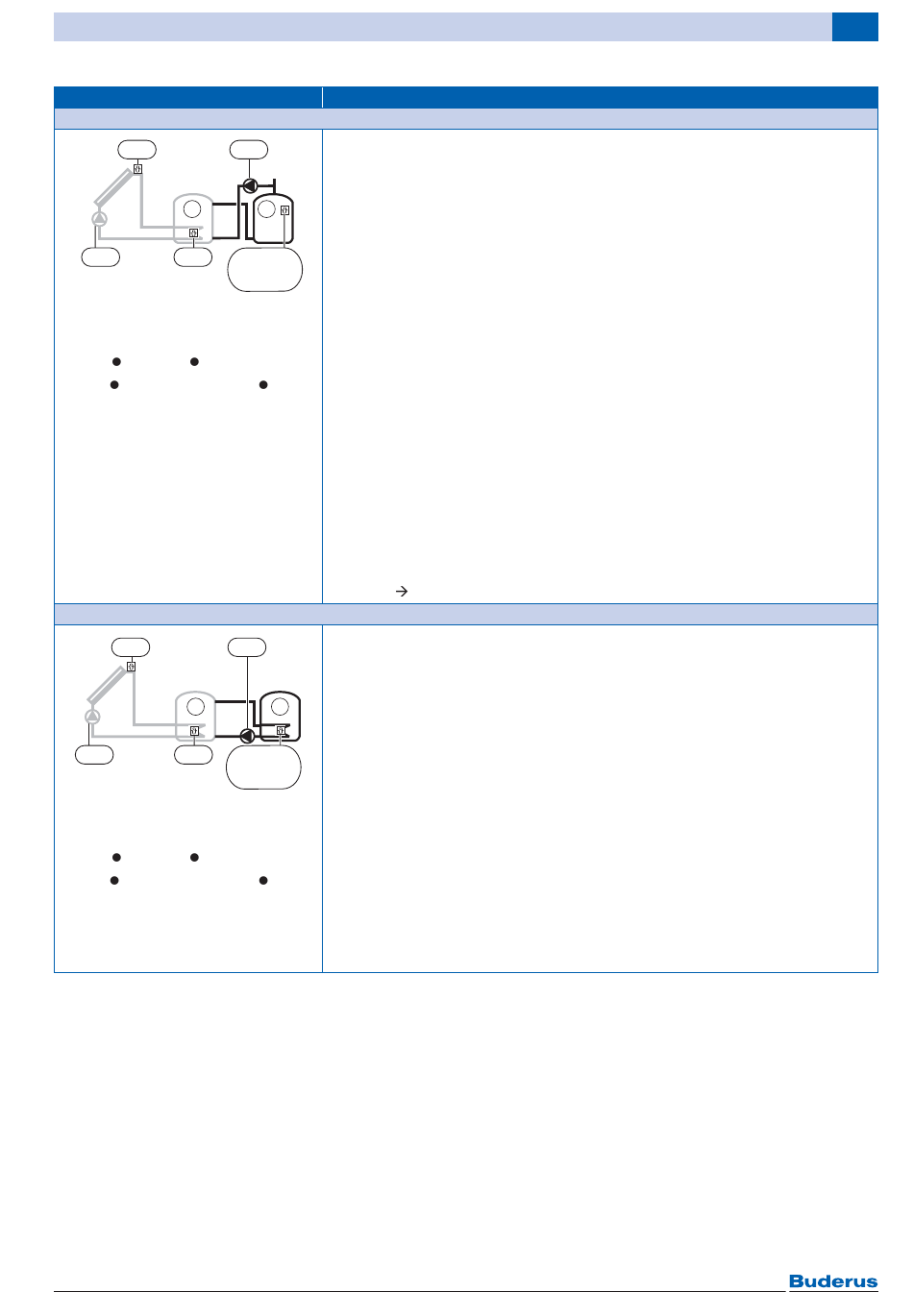

Buderus Logamatic EMS plus Planungsunterlage Für Den Fachmann Seite 35

Funktion
Umladesystem (I)
TS1
1
PS1 TS2
6 720 809 132-109.1T
• [1] Speicher 1
• [3] Speicher 3
SM200 SM100 SM50 –
RC300 RC200 – SC300
Umladesystem mit Wärmetauscher (J)
TS1
1
PS1 TS2
6 720 809 132-110.1T
• [1] Speicher 1
• [3] Speicher 3
SM200 SM100 SM50 –
RC300 RC200 – SC300
Tab. 7 Beschreibung Funktionen
Logamatic EMS plus – 6 720 809 132 (2014/03)
Beschreibung
Umladesystem mit solar beheiztem Vorwärmspeicher (Speicher 1) zur Warm-
PS6
wasserbereitung (Speicher-Reihenschaltung)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1 - links) um die
Einschalttemperaturdifferenz höher ist als die Temperatur des Bereit-
3
schaftsspeichers (Speicher 3 - rechts), wird die Umladepumpe
eingeschaltet.
• Ein- und Ausschalten der Umladepumpe PS6 in Abhängigkeit der
FW(EMS)/
Temperaturfühler TS6 und TS9. Kombiniert man diese Funktion mit der
TW(MC100/
TS9(SC300)
thermischen Desinfektion oder täglichen Aufheizung, muss keine extra
Pumpe installiert werden. Für die Umwälzung des Trinkwassers in diesem
Fall wird dieselbe Pumpe wie für die Umladung verwendet.
• Anschluss des Warmwasser-Temperaturfühlers TS9 am Wärmeerzeuger
(FW) (EMS)/TW (MC100)/TS6 (SC300)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1) um die
Einschalttemperaturdifferenz höher ist als die Temperatur des
Bereitschaftsspeichers (Speicher 3) wird die Umladepumpe eingeschaltet.
• Wenn die Temperatur im Speicher 1 unter die Frostschutzgrenze fällt
(5 °C), wird zum Frostschutz des Speichers 1 die Umladepumpe
eingeschaltet.
Erforderliches Zubehör:
• Solarmodul SM100 oder SM200 wahlweise erforderlich
• Speicherumladepumpe PS6; Anschluss an PS5
• Temperaturfühler im Speicher 3; Anschluss an FW(EMS)/TW (MC100)/TS6
(SC300)
Beispiele
Umladesystem mit zentralem Pufferspeicher
PS7
• In den zentralen Pufferspeicher kann eine alternative Wärmequelle
eingebunden werden (z. B. ein Scheitholz-Kessel mit eigener Regelung), die
dann sowohl zur Heizungsunterstützung (A), wie auch zur Warmwasser-
3
bereitung über Umladesystem (J) benutzt wird.
• Warmwasserspeicher (3) mit internem Wärmetauscher
• Wenn die Temperatur des Pufferspeichers (Speicher 1 - links) um die
FW(EMS)/
Einschalttemperaturdifferenz höher ist als die Temperatur des Warm-
TW(MC100/
TS9(SC300)
wasserspeichers (Speicher 3 - rechts), wird die Umladepumpe
eingeschaltet.
Hinweis: Vor allem geeignet für Anlagen, die primär mit einem alternativen
Wärmeerzeuger betrieben werden (Holz/Pellet).
Erforderliches Zubehör:
• Solarmodul SM100 oder SM200 wahlweise erforderlich
• Speicherumladepumpe PS7; Anschluss an PS4
• Temperaturfühler am Speicher 1 oben; Anschluss an TS7
• Temperaturfühler am Speicher 3 oben; Anschluss an TS6 (bei SC300) oder
FW (bei RC300)
Anlagenbeispiele Kapitel 10.4.3
