6 Funktionsmodule für die Erweiterung des Regelsystems
6 Funktionsmodule für die Erweiterung des Regelsystems
6.1 Schnellmontage-Set oder Solarstation mit
EMS inside
7 747 009 801-22.1il

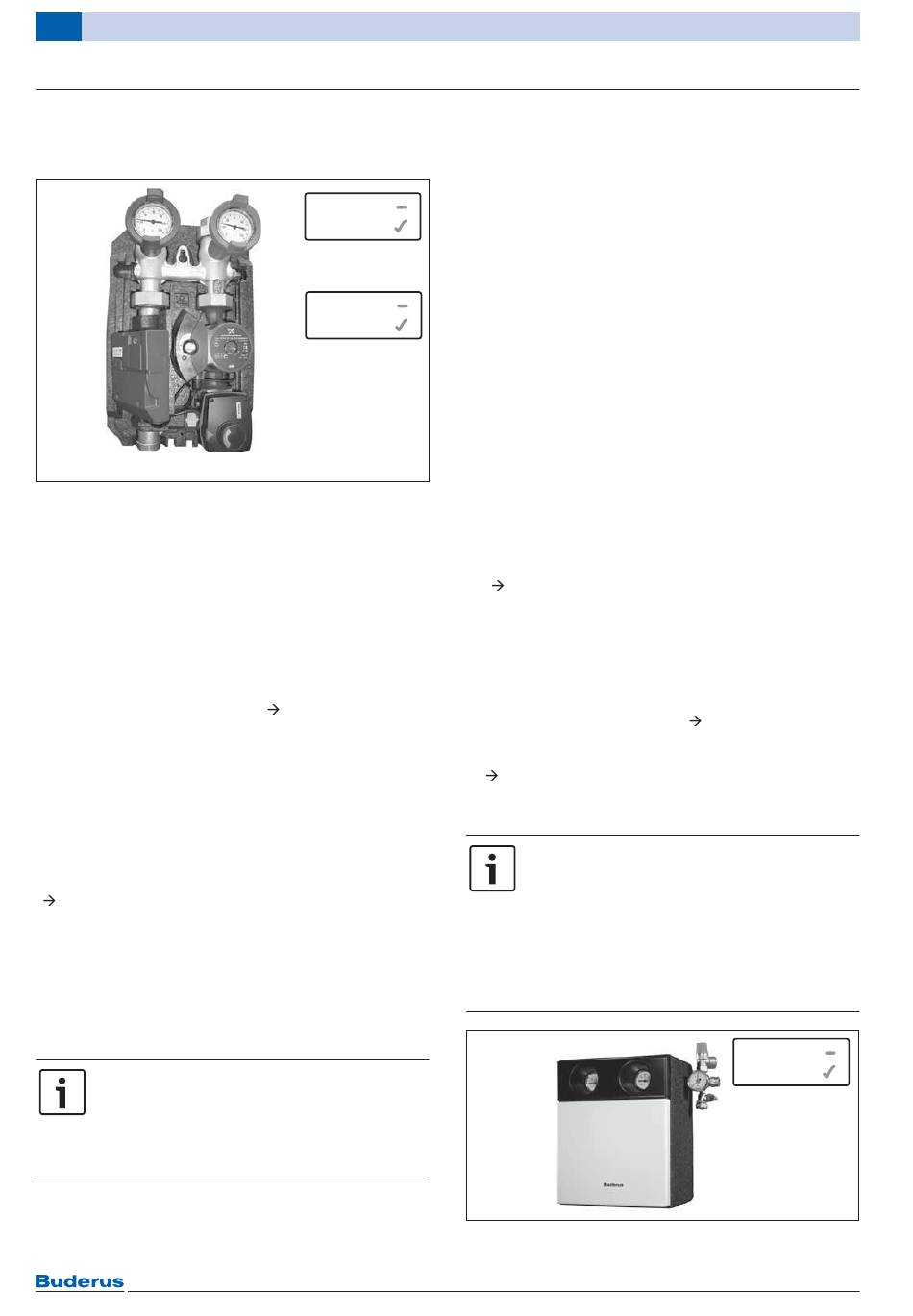

Bild 47 Heizkreis-Set HS oder HSM mit integriertem Heiz-
kreismodul MM50
Heizkreis-Set HS oder HSM
(mit Heizkreismodul MM50)
Im Heizkreis-Set sind alle wichtigen Systembausteine für
den Anschluss eines Heizkreises an den Kessel bereits
vorinstalliert und verdrahtet.
Zur Ausstattung gehören:
• Modulierende stromsparende Hocheffizienzpumpe
• Schnellmontageset HSM: Inklusive 3-Wege-Mischer
DN15/20/25/32 sowie Heizkreismodul MM50 inklu-
sive Vorlauftemperaturfühler (
Seite 74)
• Je ein wartungsfreier Kugelhahn in Kombination mit je
einem Thermometer für Vor- und Rücklauf
• Messstelle für den Vorlauftemperaturfühler (bei Heiz-
kreisen mit 3-Wege-Mischer)
• Rückschlagventil
• Die gesamten Verrohrungsteile liegen komplett in
einer Wärmedämmschale.
Folgende Heizkreis-Sets stehen zur Verfügung
( Bild 47):
• Heizkreis-Set HSM15-Eplus MM50
• Heizkreis-Set HSM20-Eplus MM50
• Heizkreis-Set HS25/6-Eplus MM50
• Heizkreis-Set HS25/4-Eplus MM50
• Heizkreis-Set HSM25-Eplus MM50
• Heizkreis-Set HS32-Eplus MM50
• Heizkreis-Set HSM32-Eplus MM50
Da bei bodenstehenden Wärmeerzeugern in
der Regel 2 Module in das Regelgerät
integriert werden können, sind die HSM mit
EMS inside nur in der Farbe weiß erhältlich.
Eine blaue Blende kann auf Wunsch nach-
bestellt werden (Ersatzteil).
72
EMS
EMS plus
EMS
EMS plus
Kapitel 6.4.1,
6.2 Solarstation (KS0110) mit Solarmodul
SM100 oder SM200 oder ohne Modul
In der Solarstation sind alle wichtigen Komponenten be-
reits vorinstalliert und verdrahtet:
• Mit integrierter modulierender Solar-Hocheffizienz-
pumpe (PWM)
• Solar-Station mit Modul SM100 (ein Solar-Verbrau-
cher) oder SM200 (2 oder 3 Verbraucher) für Anlagen
mit Regelsystem EMS plus integriert oder ohne Solar-
modul. Die Solarstation Logasol KS0110 SM100 und
KS0110 SM200 werden per BUS-Leitung und einem
zusätzlichen PWM-Signal mit dem Regelsystem
Logamatic EMS plus verbunden, sodass Kessel- und
Solarregelung intelligent verknüpft werden.
• Mit integriertem Solarmodul SM200 auch einsetzbar
für Solar-Autarkregler Logamatic SC300
• Alle notwendigen Bauteile wie Solarpumpe, Schwer-
kraftbremse, Sicherheitsventil, Manometer, im Vor-
und Rücklauf je ein Kugelhahn mit integriertem
Thermometer, Durchflussbegrenzer und Wärme-
schutz bilden eine Montageeinheit.
• Systemhydrauliken vorprogrammiert und grafische
Anzeige über Bedieneinheit RC300
• Diverse Zusatzfunktionen mit Modul SM200
( Kapitel 6.5.3, Seite 85)
• Ein Kollektorfühler und ein Speichertemperaturfühler
im Lieferumfang
• Gehäuseblende Farbe weiß
Für den Solarkreis stehen folgende Solarstationen zur
Verfügung:
• KS0110 SM100 für Solaranlagen mit 1 Verbraucher
(Modulbeschreibung SM100
Seite 82)
• KS0110 SM200 (Modulbeschreibung SM200
Kapitel 6.5.3, Seite 85)
• KS0110 HE (ohne Modul z. B. zur Kombination mit
Modul SM50)
Die Solarstationen KS0110 (mit
modulierender Hocheffizienzpumpe)
können nur mit Solarmodul SM50/SM100/
SM200 betrieben werden. Eine Kombination
mit Solarreglern wie SC10/20/40, FM443
(Logamatic 4000) oder FM244
(Logamatic 2000) ist nicht möglich, da die
Hocheffizienzpumpe ein PWM-Betriebs-
signal benötigt.
Bild 48 Solar-Komplettstation KS0110
Logamatic EMS plus – 6 720 809 132 (2014/03)
Kapitel 6.5.2,
EMS
EMS plus
6 720 645 180-78.1il
