Weitere Eigenschaften
• Außen- oder raumtemperaturgeführte Heizkreis-
regelung mit einem Vorlauftemperaturfühler zur
Ansteuerung eines Stellglieds
• Inbetriebnahme und Bedienung über Bedieneinheit
RC300 oder RC200
• In Verbindung mit System-Bedieneinheit RC300
maximal 5 Module pro Anlage (4 Heizkreise und
1 Warmwasserkreis)
• In Verbindung mit Bedieneinheit RC200 als System-
Regler maximal ein Modul pro Anlage (ein Heizkreis)
• Codierte und farblich gekennzeichnete Stecker
• Anschlussmöglichkeit der als Fernbedienung
betriebenen Bedieneinheit RC200/RC300 für
komfortable Bedienung vom Wohnraum aus.
Erforderlich für raumtemperaturgeführte Regelung,
Raumtemperaturaufschaltung oder raumtemperatur-
geführte Absenkart bei außentemperaturgeführter
Regelung
• Geeignet für den Anschluss einer Hocheffizienzpumpe
(z. B. als Heizkreis-Schnellmontageset HSM,
Kapitel 6.3, Seite 73)
• Interne Kommunikation über Daten-BUS EMS plus
• Betriebs- und Störungsanzeige über LED
• Nicht kombinierbar mit
– Bedieneinheiten RC20, RC20RF, RC25, RC35
– Module MM10, WM10, SM10
Das Heizkreismodul MM50 kann alternativ
auch eine Speicherladepumpe sowie eine
Zirkulationspumpe ansteuern. In der Regel
wird die Warmwasserfunktion direkt am
Wärmeerzeuger installiert (kein Modul
erforderlich).
Lieferumfang
• Modul MM50 inklusive Installationsmaterial
• 1 Vorlauftemperaturfühler (TC1)
• 1 vorkonfektioniertes 230 V Anschlusskabel für
Installation im Wärmeerzeuger
• Installationsanleitung
Optionales Zubehör
• Vorlauftemperaturfühler FV/FZ (als Weichenfühler)
• Temperaturwächter für Fußbodenheizung AT90 für
Fußbodenheizung
Logamatic EMS plus – 6 720 809 132 (2014/03)
Funktionsmodule für die Erweiterung des Regelsystems
Anschlussplan
230VAC 230VAC
N L
N
230 V AC 230 V AC

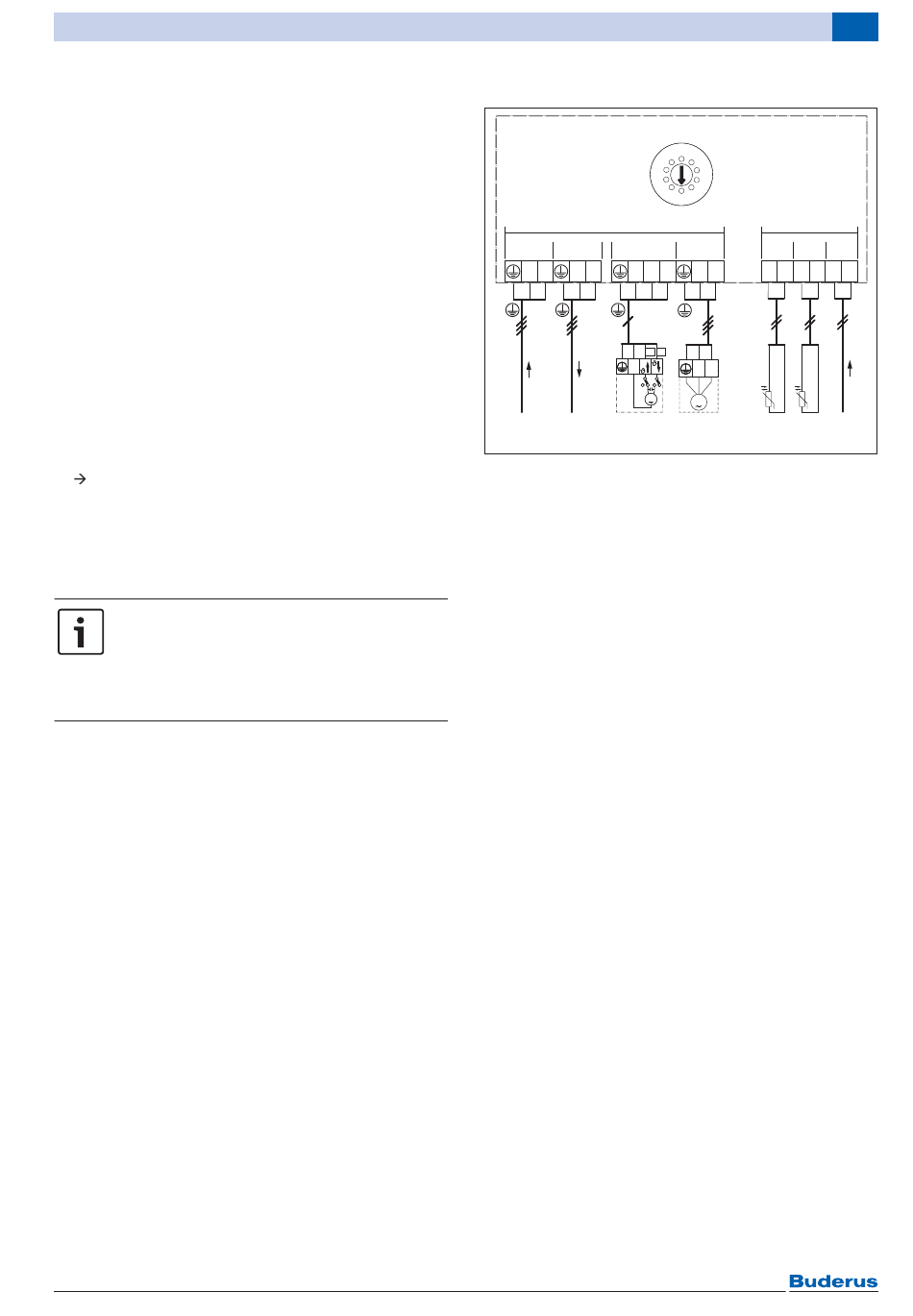

Bild 50 Anschlussplan des Heizkreismoduls MM50
0...9
BUS
MM50
PC1
T0
TC1
VC1
230 V AC
MM50
5
4
6
7
3
2
8
1
230 V AC
VC1
PC1
N
L
N 43
44
N 63
L
N
L
N
N
L
4
43 44
N
N
N L
M
M
M
VC1
PC1
Adress-Codierschalter
Stellung 0 – Auslieferungszustand (keine
Funktion)
Stellung 1...4 – Heizkreis 1...4
Stellung 9 – Speicherladekreis 1
BUS-System EMS plus
Heizkreismodul
Anschluss Heizungspumpe oder Speicher-
ladepumpe (Hocheffizienzpumpe zulässig,
maximale Stromspitze beachten)
Anschluss Temperaturfühler hydraulische
Weiche
Anschluss Temperaturfühler Heizkreis oder
Warmwasser
Anschluss Stellmotor 3-Wege-Mischer oder
Zirkulationspumpe
Netzspannung
6
24V
TC1
BUS
T0
1 2 1 2
1 2
BUS
T0
TC1
6 720 801 111-62.1O
75
