BUS-Aufbau bei Geräten mit SAFe

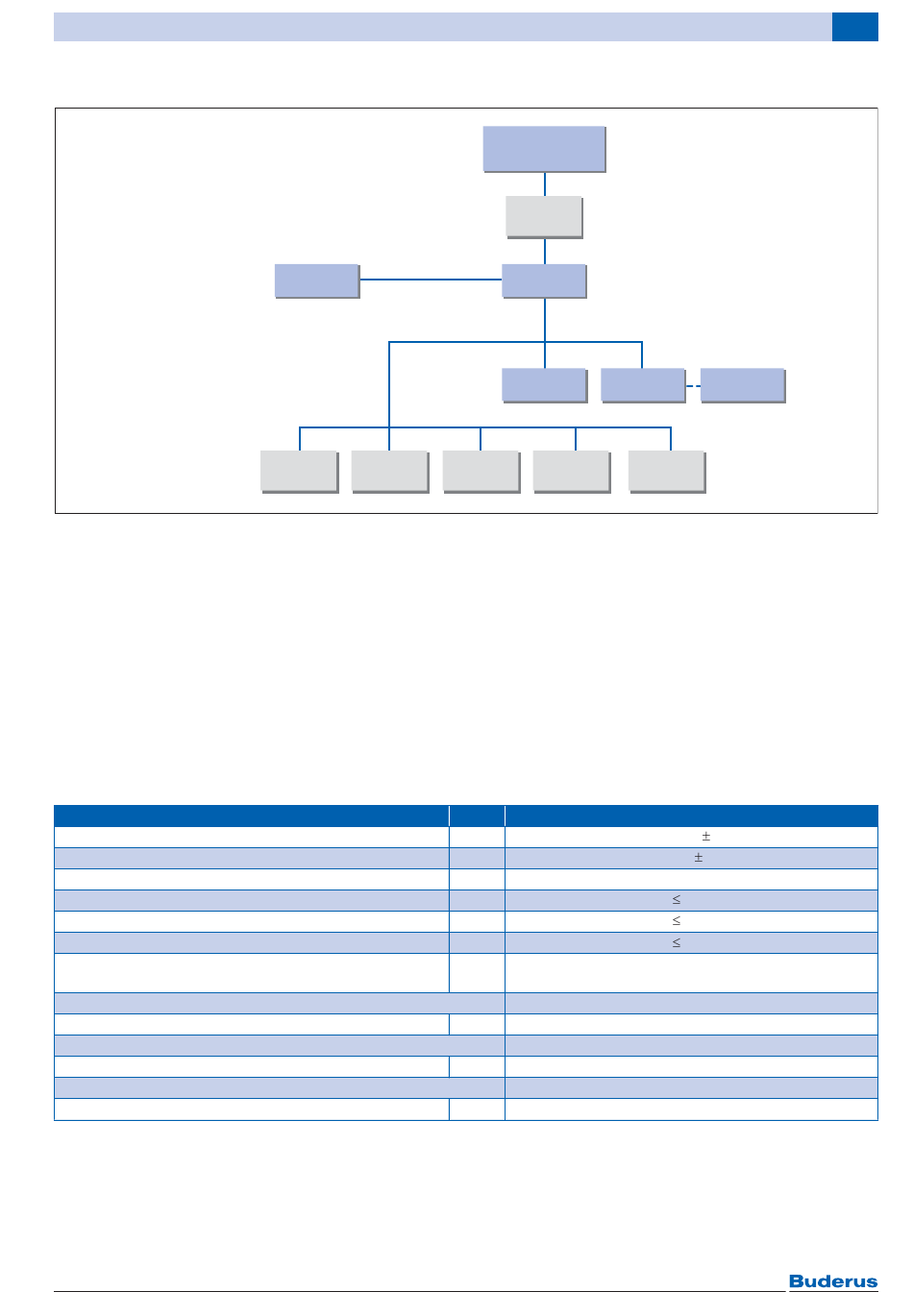

Bild 34 BUS-Aufbau und Prinzipdarstellung mit SAFe für bodenstehende EMS-Kessel
ASM10 Anschlussmodul
BC25 Basiscontroller
EM10 Störmeldemodul
EMS-BUS EMS-BUS-Verbindung
MC40 Mastercontroller
MM... Heizkreismodul
RC... Bedieneinheit
SAFe + BIM Feuerungsautomat
SM... Solarmodul
UM10 Umschaltmodul
web KM200 Schnittstelle zwischen Heizungsanlage
und Netzwerk
1)
Optional
2)
Bis 3 Stück
Mastercontroller
Betriebsspannung
Frequenz
Leistungsaufnahme
Speicherladepumpe PS
Zirkulationspumpe PZ
Heizkreis 1 PH-HK1 / Zubringerpumpe PZB
Brenneransteuerung
ein- und 2-stufig
Brenneransteuerung modulierend
Externe Wärmeanforderung WA
Anschluss Bedieneinheit RC200 oder RC300
Anschluss SAFe
BUS-Schnittstelle
1)
Externe Verriegelung EV
Tab. 12 Technische Daten Mastercontroller Logamatic MC40
1) Bei Kombination mit Festbrennstoff-Kessel bei 2-Kamin-Anlagen verwendbar
