10.6.2 Bodenstehender Öl-/Gas-Kessel mit Logamatic EMS plus in Kombination mit Festbrennstoff-Kessel,
solarer Warmwasserbereitung und Heizungsunterstützung
SM200
4
1
TS1
PS1
AB
VS2
M
A
B

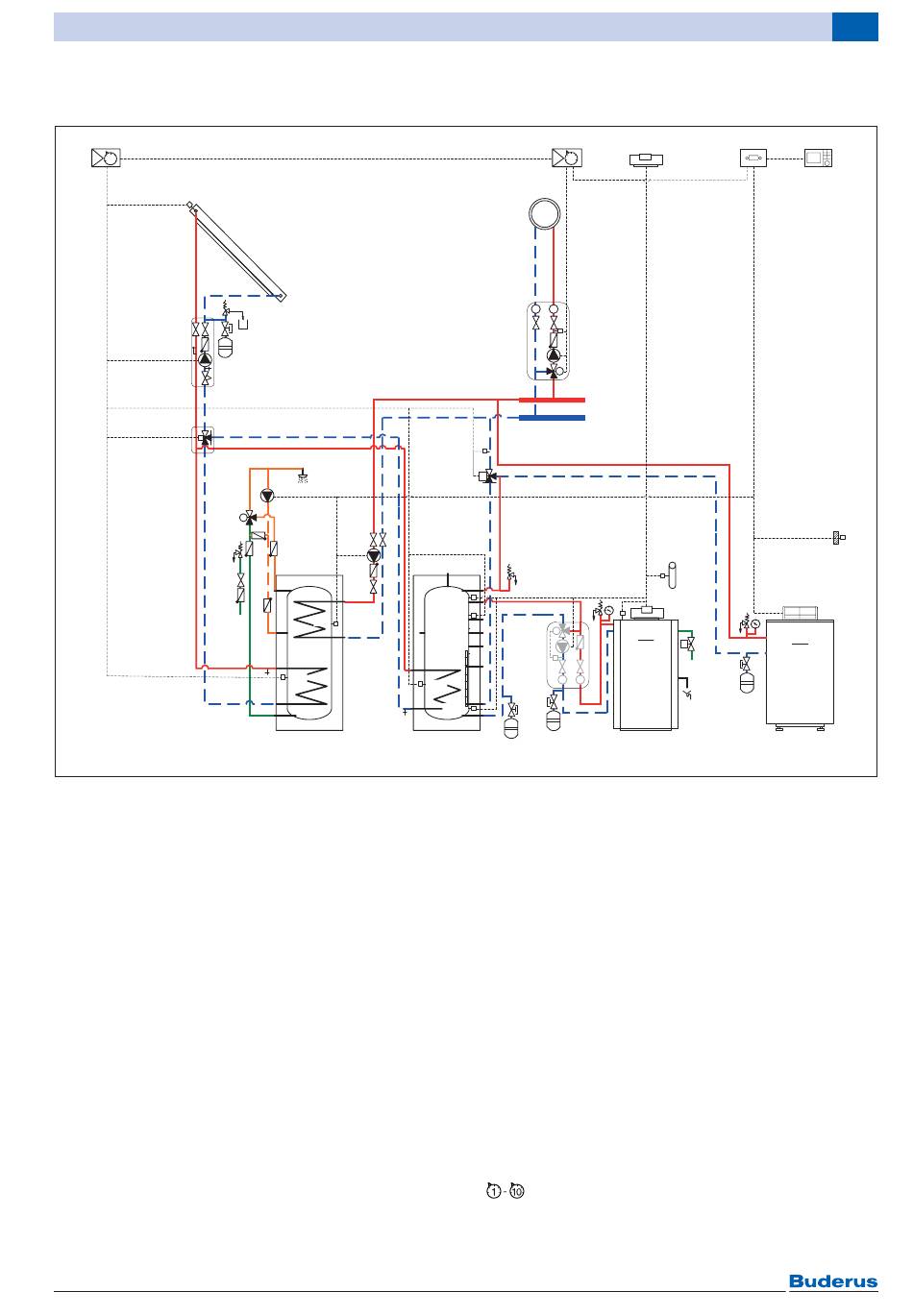

Bild 114 Bodenstehender Öl-/Gas-Kessel mit Logamatic EMS plus in Kombination mit Festbrennstoff-Kessel,
Puffer-Bypass-Schaltung
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger oder an der Wand
3 In der Station
4 In der Station oder an der Wand
2114 Regelgerät
FA Außentemperaturfühler
FAG Abgastemperaturfühler
FK Vorlauftemperaturfühler
FPO Temperaturfühler Pufferspeicher oben
FPU Temperaturfühler Pufferspeicher unten
FW Speichertemperaturfühler
KS0110 Solarstation
Logano Öl-/Gas-Kessel
MC10 Mastercontroller
MM50 Heizkreismodul
PC1 Heizungspumpe (Sekundärkreis)
PP Heizungspumpe (Primärkreis)
PNR Pufferspeicher
PS Speicherladepumpe
PS1 Solarpumpe Kollektorfeld 1
Logamatic EMS plus – 6 720 809 132 (2014/03)
KS0110
PZ
M
PS
FW
TS5
Logalux SM...
Logalux PNR1000/5 E
MM50
1/3
1
T T
TC1
PC1
VC1
M
TS4
AB
B
VS1
M
A
FPO
TS3
T
PP
T T
TS2
FPU
RTA
Logano S161-18
PZ Zirkulationspumpe
RC300 System-Bedieneinheit
RTA Rücklauftemperaturanhebung
SM Warmwasserspeicher
SM200 Modul für erweiterte Solaranlagen
TC1 Vorlauftemperaturfühler
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den
Speicher
TS5 Temperaturfühler Speicher 2 unten oder Pool
VC1 3-Wege-Mischer
VS1 3-Wege-Umschaltventil für Heizungsunter-
stützung Stellung „Auf" = Speicher
Stellung „Zu" = Stellung Bypass
VS2 3-Wege-Umschaltventil für zweiten Speicher mit
Ventil
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit RC300,
Stellung „10" bei Kombination mit SC300
Anlagenbeispiele
2114 MC10
