Solarmodul SM100

TS1
1
PS1
3
KR
TS2

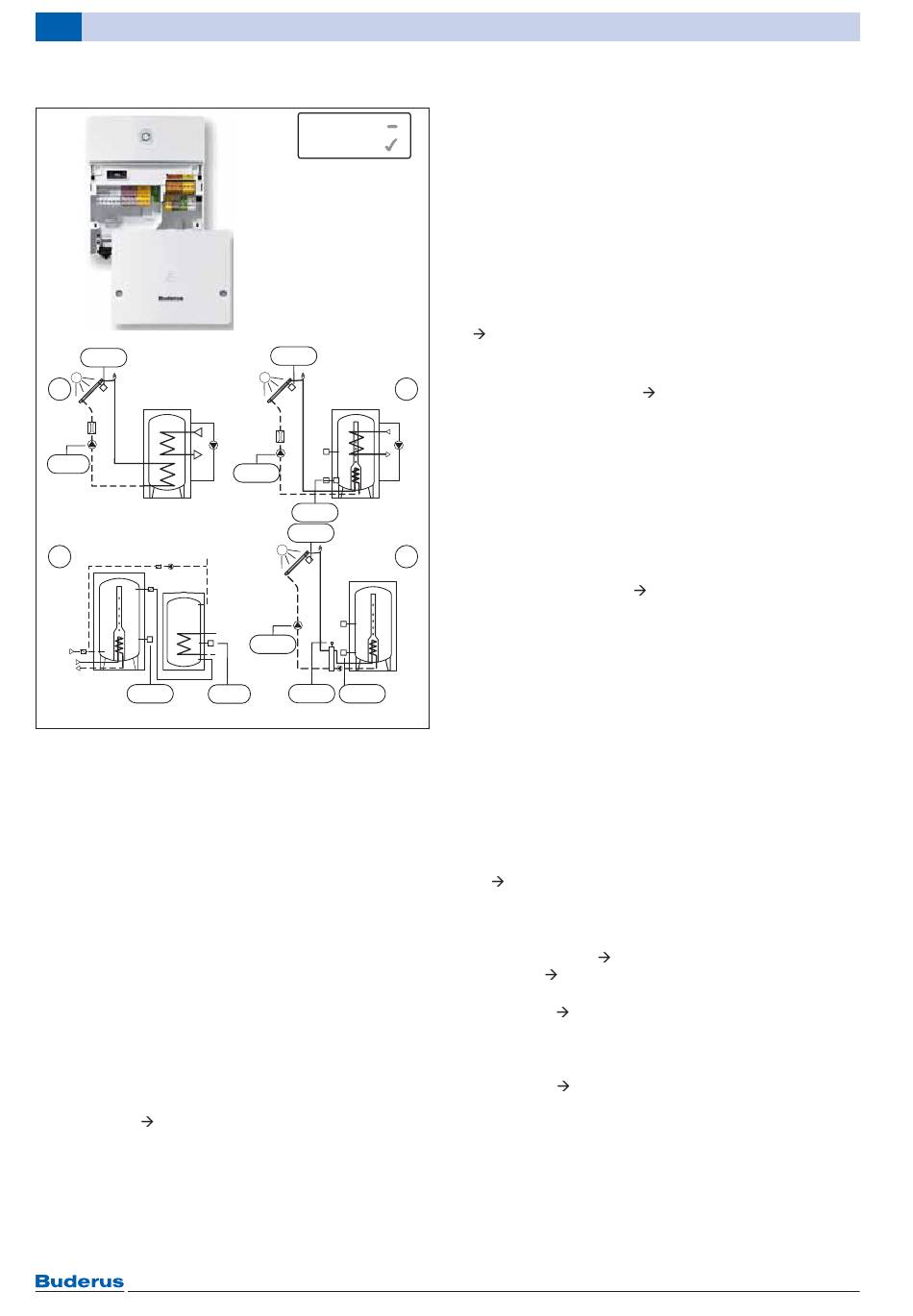

Bild 55 Solarmodul SM100
FW Kollektortemperaturfühler
TS1 Kollektortemperaturfühler
TS2 Speichertemperaturfühler
TS6 Temperaturfühler Wärmetauscher
PS1 Solarpumpe
[1] Thermische Desinfektion
[2] Umladepumpe
[3] Umladung von Vorwärmspeicher in Bereitschafts-
speicher
[4] Externer Wärmetauscher Primär- und Sekundär-
kreispumpe
Das Solarmodul SM100 dient in Kombination mit der
Bedieneinheit RC300 oder RC200 zur Regelung von
Solaranlagen zur Warmwasserbereitung. Die Bedienung
erfolgt komfortabel vom Wohnraum aus über eine
grafische Hydraulik-Anzeige und -Auswahl an der Bedien-
einheit RC300 oder über die Textmenüs im RC200.
Das Solarmodul SM100 kann nur mit den Bedien-
einheiten RC300 oder RC200 verwendet werden
(Auswahlhilfe: Tabelle 21, Seite 79).
Am SM100 sind folgende Schnittstellen vorhanden:
• 3 Temperaturfühlereingänge
• 1 Ausgang PWM/0...10 V
• 2 Pumpenausgänge 230 V
• 1 Anschluss Bussystem EMS plus
82
EMS
EMS plus
TS1
PS1
TS2
TS1
PS1
TS6
FW TS2
6 720 809 132-57.1T
• 1 Eingang Volumenstrom (WMZ-Set)
Um den Volumenstrom der Solarpumpe variabel zu
regeln, enthält das SM100 enthält eine Funktion (Solar-
pumpe mit PWM-Signal (z. B. KS0110) oder 0...10 V
erforderlich, nicht möglich in Verbindung mit Standard-
Solarpumpe). Mit diesem High-Flow-/Low-Flow-Betrieb
ist eine bedarfsoptimierte Warmwasserbereitung sowie
eine optimierte Beladung von Thermosiphonspeichern
(Double-Match-Flow) möglich.
Das Solarmodul SM100 umfasst alle notwendigen Regel-
algorithmen für die Solaranlage, eine Pumpenansteue-
rung mit variablem Volumenstrom sowie die Funktion
„Solaroptimierung" zur solaren Warmwasserbereitung
( Seite 29).
Der solare Ertrag kann über die interne Ertragserfassung
(rechnerisch) oder einen zusätzlichen Wärmemengen-
2
zähler ermittelt werden (
Eine Übersicht von Funktionen, Solar-Konfigurationen
und Zubehör bietet die Tabelle 21, Seite 79.
Weitere Eigenschaften
• Regelung von bivalenten Warmwasserspeichern in
Solarsystemen mit Thermosiphonprinzip sowie in
Standard-Solarsystemen ohne Thermosiphonprinzip
• Ermittlung Solarertrag auf Basis von Ertrags-
4 parametern der Anlage (rechnerisch) oder mit WMZ-
Set (Volumenstrommessung und Erfassung Vor- und
Rücklauftemperatur,
• Solaroptimierung für Warmwasserbereitung und Heiz-
betrieb
• Vakuumröhren-Funktion (Pumpenkick)
• Codierte und farblich gekennzeichnete Stecker
• Klemmabdeckung und Befestigungsschrauben
• Interne Kommunikation über Daten-BUS EMS plus
• Betriebs- und Störungsanzeige über LED
• Maximal ein Modul SM100 pro Anlage
• Nicht kombinierbar mit:
– Bedieneinheiten RC20, RC20RF, RC25, RC35
– Module MM10, WM10, SM10, SM50
In Verbindung mit einer Bedieneinheit RC300 können
weitere Funktionen geregelt werden:
• Tägliche Aufheizung oder thermische Desinfektion
( Bild 55, [1])
– Hinweise auf Seite 26 beachten.
• Tägliche Aufheizung oder thermische Desinfektion
der Vorwärmstufe (Speicher-Reihenschaltung) mit
Umladepumpe (
pumpe ( Bild 55, [2])
• Umladung von Vorwärmspeicher in Bereitschafts-
speicher (
• Externer Wärmetauscher im Kollektorkreis mit
separater Pumpenansteuerung Primär- und Sekundär-
kreispumpe inklusive Frostschutzfunktion Wärme-
tauscher (
Logamatic EMS plus – 6 720 809 132 (2014/03)
Seite 28).
Kapitel 2.9, Seite 25)
Bild 55, [3]) oder Umschicht-
Bild 55, [3])
Bild 55, [4])
