2 Systembeschreibung allgemein
2.2

Aufbau des modularen Regelsystems

Bild 2 gibt einen Überblick über die Module und Bedien-
einheiten des Regelsystems Logamatic EMS.
A
BCxx
1)
VM10
1
VM10
230Vac/50Hz IP40
1.6 AT
Modul PM10
230V 50Hz IP40 2.5AT
1)
2
PM10
MCxx

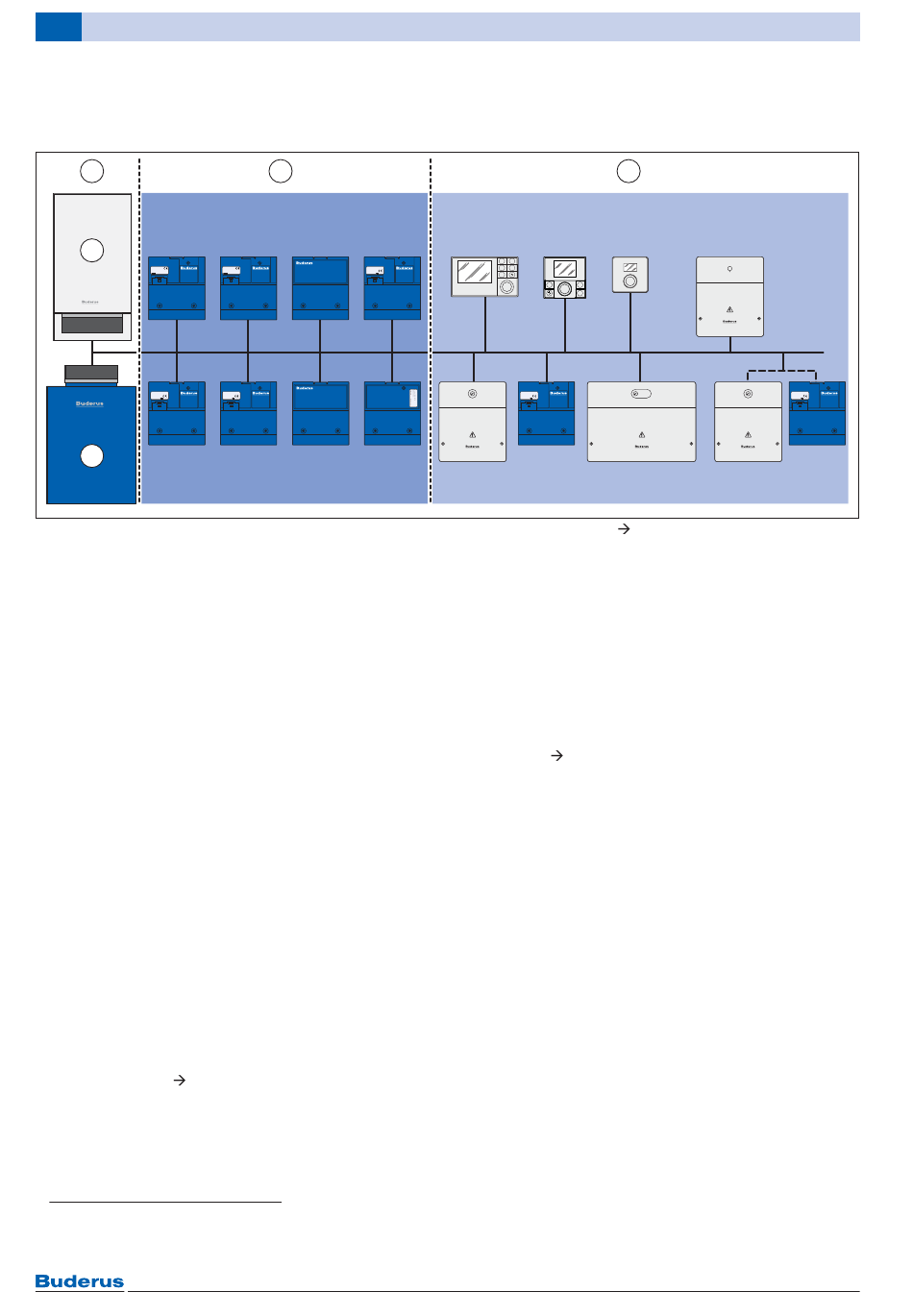

Bild 2 Aufbau modulares Regelsystem Logamatic EMS (Länge der EMS-BUS-Leitung
ASM10 Anschlussmodul zur Erweiterung des EMS-BUS
BCxx Basiscontroller, Regelgerät für wandhängende
Wärmeerzeuger (BC10, BC25, BC100)
BRM10 Fremdbrenner-Modul
DM10 Drosselklappenmodul
EM10 Störmeldemodul
GM10 Zweites Gasventil
web KM200/KM300 Schnittstelle zwischen Heizungs-
anlage und Netzwerk
MCxx Regelgerät für bodenstehende Wärmeerzeuger
(MC10, MC40, MC100)
MM50 Heizkreismodul
MM100 Heizkreismodul
PM10 Pumpeneffizienzmodul
RC100 Basis-Raumregler für EMS-Kessel
RC200 Bedieneinheit für EMS-Kessel
RC300 System-Bedieneinheit für EMS-Kessel
SM50 Solarmodul für einfache Solaranlagen zur
Warmwasserbereitung
SM100 Solarmodul für Solaranlagen zur Warmwasser-
bereitung
SM200 Solarmodul für komplexe Solaranlagen zur
Warmwasserbereitung und Heizungsu-
nterstützung
UM10 Umschaltmodul
VM10 Steuermodul für zweites Gasventil
[1] Wärmeerzeuger mit Logamatic BCxx (mit UBA)
[2] Wärmeerzeuger mit Logamatic MCxx (mit SAFe)
[A] Wärmeerzeuger mit Bus-Schnittstelle EMS oder
EMS plus ( Kapitel 2.3)
[B] Kesselspezifische Module
[C] Bedieneinheiten und anlagenseitige Module
1) Nicht bei Regelgerät MC100 (GB145)
8
B
1)
EM10 ASM10 DM10
EM10 EM10 Modul DM10
63042713
230Vac/50Hz 230Vac/50Hz IP40 IP40
1.6 AT 1.6 AT 230V 50Hz IP40 5AT
Modul UM10
63042142
230V 50Hz IP40 5AT
1)
UM10 GM10 BRM10
1)
1)
1)
1)
1)
1)
Detaillierte Darstellungen finden sich auf den Seiten 49,
59 und 57.
C
RC300 RC200 RC100
auto menu
man info
fav
menu auto
man
4 5 6
3 7
2 8
9 Modul MM50
1 8738801145
0 10
I
230V 50Hz IP40 5AT
MM50
MM100 SM200
2.3 BUS-Schnittstelle Wärmeerzeuger
Das Regelsystem Logamatic EMS plus enthält die BUS-
Schnittstelle EMS sowie die BUS-Schnittstelle EMS plus
mit erweitertem Funktionsumfang. Die BUS-Schnitt-
stellen unterscheiden sich nur im verwendeten
Protokoll, jedoch nicht physikalisch. Maßgeblich dafür,
welche von beiden BUS-Schnittstellen verwendet wird
ist der Wärmeerzeuger [A] (z. B. BUS-Protokoll EMS bei
GB162/ GB172/ GB212/ GB125 und BUS-Protokoll EMS
plus bei GB145, GB182 ff.). Kesselspezifische Module
sind bei BUS-Schnittstelle EMS plus nur eingeschränkt
einsetzbar ( Bild 2, [B]).
Logamatic EMS plus – 6 720 809 132 (2014/03)
web KM200/KM300
EMS plus
4 5 6 4 5 6 4 5 6
3 7 3 7 3 7
2 8 2 8 2 8
9 9 9 Modul SM50
1 1 1 8738801148
0 10 0 10 0 10
I I I
230V 50Hz IP40 2.5AT
SM50
SM100
6 720 801 111-25.2T
Kapitel 11.1 ab Seite 143)
