4 Regelgeräte der EMS-Wärmeerzeuger
4.5 Bodenstehende EMS-Geräte mit Regelgerät Logamatic MC10
Der Mastercontroller Logamatic MC10 (
als Grundbedieneinheit von bodenstehenden Wärme-
erzeugern mit dem Regelsystem Logamatic EMS plus
(z. B. Logano plus GB125, GB312).
Funktionen und Bedienelemente des Master-
controllers Logamatic MC10
1
2
3

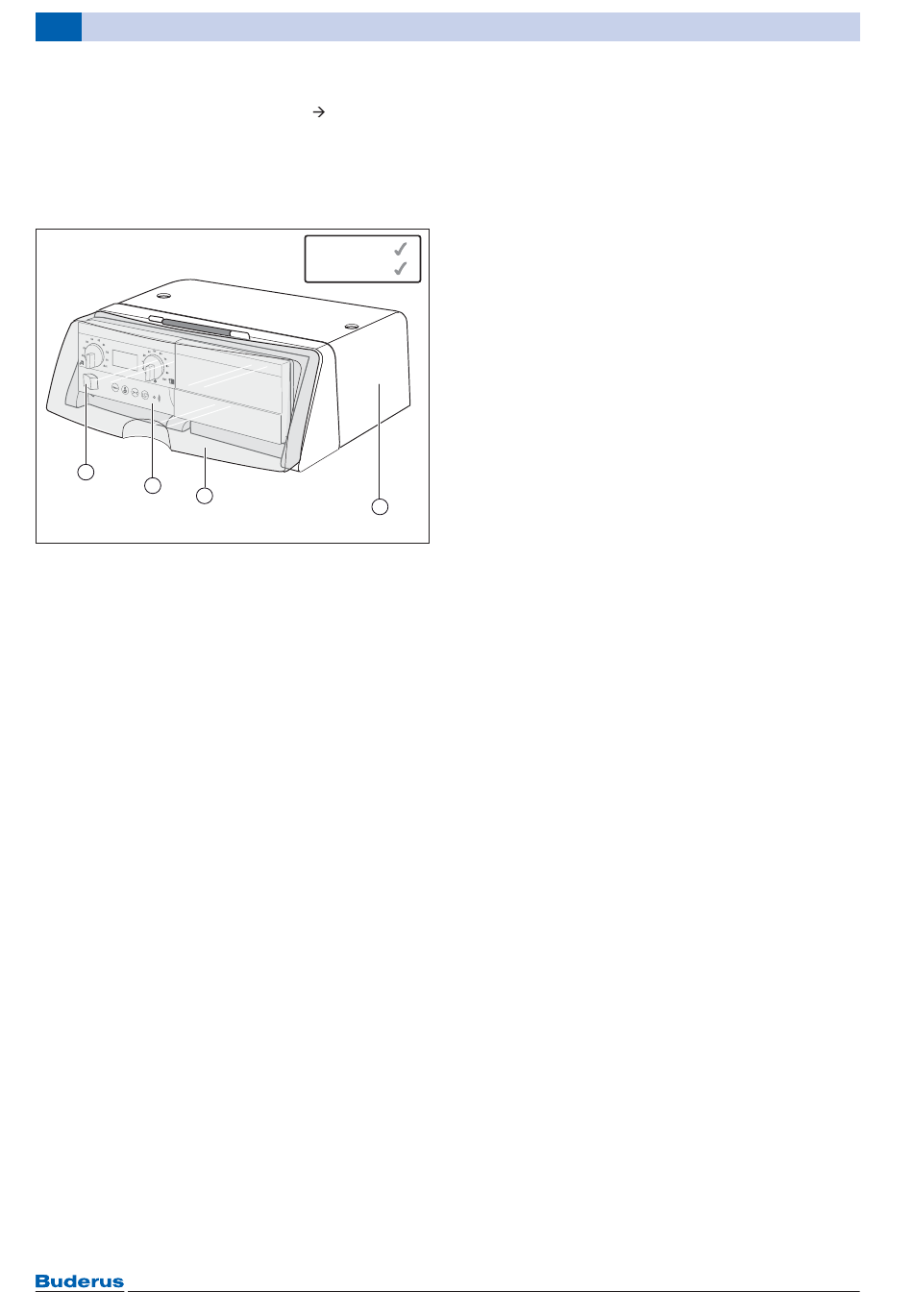

Bild 27 Mastercontroller Logamatic MC10
[1] Hauptschalter (Ein/Aus) für die Stromzufuhr zur
gesamten Heizungsanlage
[2] Basiscontroller Logamatic BC10
[3] Transparente Abdeckklappe zum Schutz des Basis-
controllers und des Regelgeräts vor Staub
[4] Abdeckhaube zum Schutz der Module und der elek-
trischen Anschlüsse
• Aufnahme des Basiscontrollers Logamatic BC10
• Installationsraum zur Positionierung von 2 Funktions-
modulen
• Kommunikationsschnittstelle zum Feuerungs-
sicherheitsautomaten SAFe
• Spannungsversorgung für den Kessel mit SAFe und
für die im MC10 eingebauten Funktionsmodule
• Brenneransteuerung durch Bestimmung des Kessel-
sollwerts mithilfe der vorhandenen Anforderungen
• Ansteuerung der internen Heizungspumpe oder der
Heizungspumpe von Heizkreis 1
• Regelung der Warmwasserbereitung durch
Überwachung der Warmwassertemperatur über einen
Temperaturfühler und Ansteuerung der Speicherlade-
pumpe oder des 3-Wege-Umschaltventils
• Ansteuerung einer Zirkulationspumpe
• Anschlussmöglichkeit für externe Wärmeanforderung
(WA)
• Externe Verriegelung (EV) des EMS-Kessels durch
einen zweiten Wärmeerzeuger bei Anlagen mit
2 Schornsteinen
54
Bild 27) dient
EMS
EMS plus
4
6 720 645 180-14.1il
Logamatic EMS plus – 6 720 809 132 (2014/03)
