Regelungstechnische Einbindung
RC300
auto
menu
man
info
Modul PM10
230V 50Hz IP40
fav
Logano plus GB162/GB312/GB402

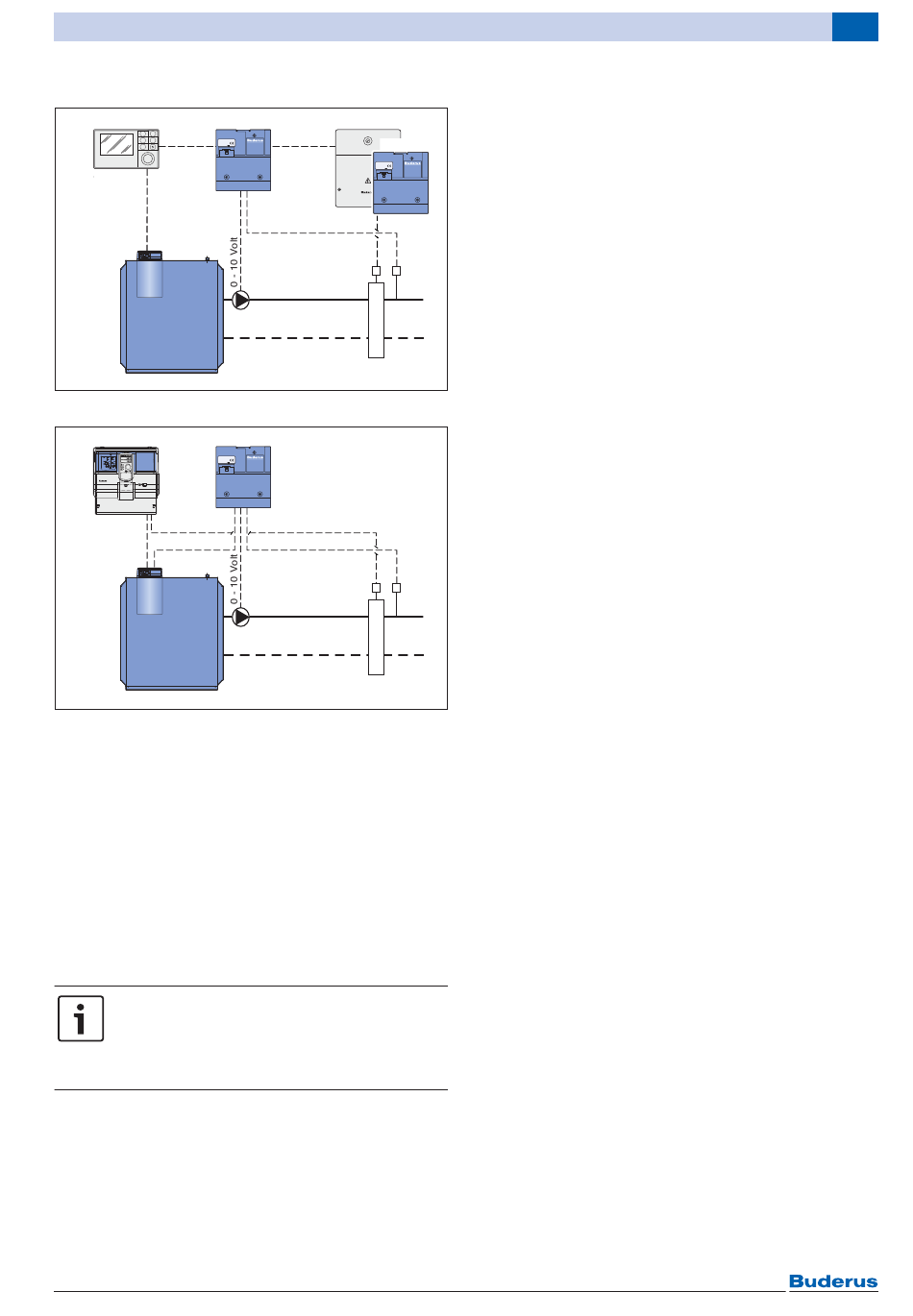

Bild 73 Systemaufbau Kessel und Regelsystem mit RC300
1)
Logamatic 41xx
Logamatic
Modul PM10
230V 50Hz IP40
Logamatic
Logamatic
Logano plus GB162/GB312/GB402
Bild 74 Systemaufbau Kessel und Regelsystem mit
Logamatic 41xx
Legende zu Bild 73 und Bild 74:
PM10
Pumpeneffizienzmodul
RC300 Bedieneinheit
MMxx
Heizkreismodul
1)
Während der Inbetriebnahme PM10 ist eine
Bedieneinheit RC300 erforderlich, die im
laufenden Betrieb mit Logamatic 41xx wieder
abgenommen wird.
In Anlagen mit mehr als einem Kessel ist eine
Kombination von modulierenden und nicht-
modulierenden Kesselkreispumpen
ausgeschlossen.
Hinweis zur Planung und zum Betrieb:
Zur korrekten Einstellung der Volumen-
ströme sind Einrichtungen zum Messen oder
Abgleichen der Volumenströme erforderlich
(z. B. Tacosetter).
Logamatic EMS plus – 6 720 809 132 (2014/03)
Funktionsmodule für die Erweiterung des Regelsystems
PM10
MM100
4 5 6
3
7
2
8
MM50
1
9
0
10
I
2.5AT
Modul MM50
8738801145
230V 50Hz IP40
5AT
PM10
2.5AT
6 720 801 111-50.1O
6
97
