10.5.2
Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung,
Rücklauftemperaturregelung über Mischer („Premix Control")
SM200
4
1
TS1
PS1

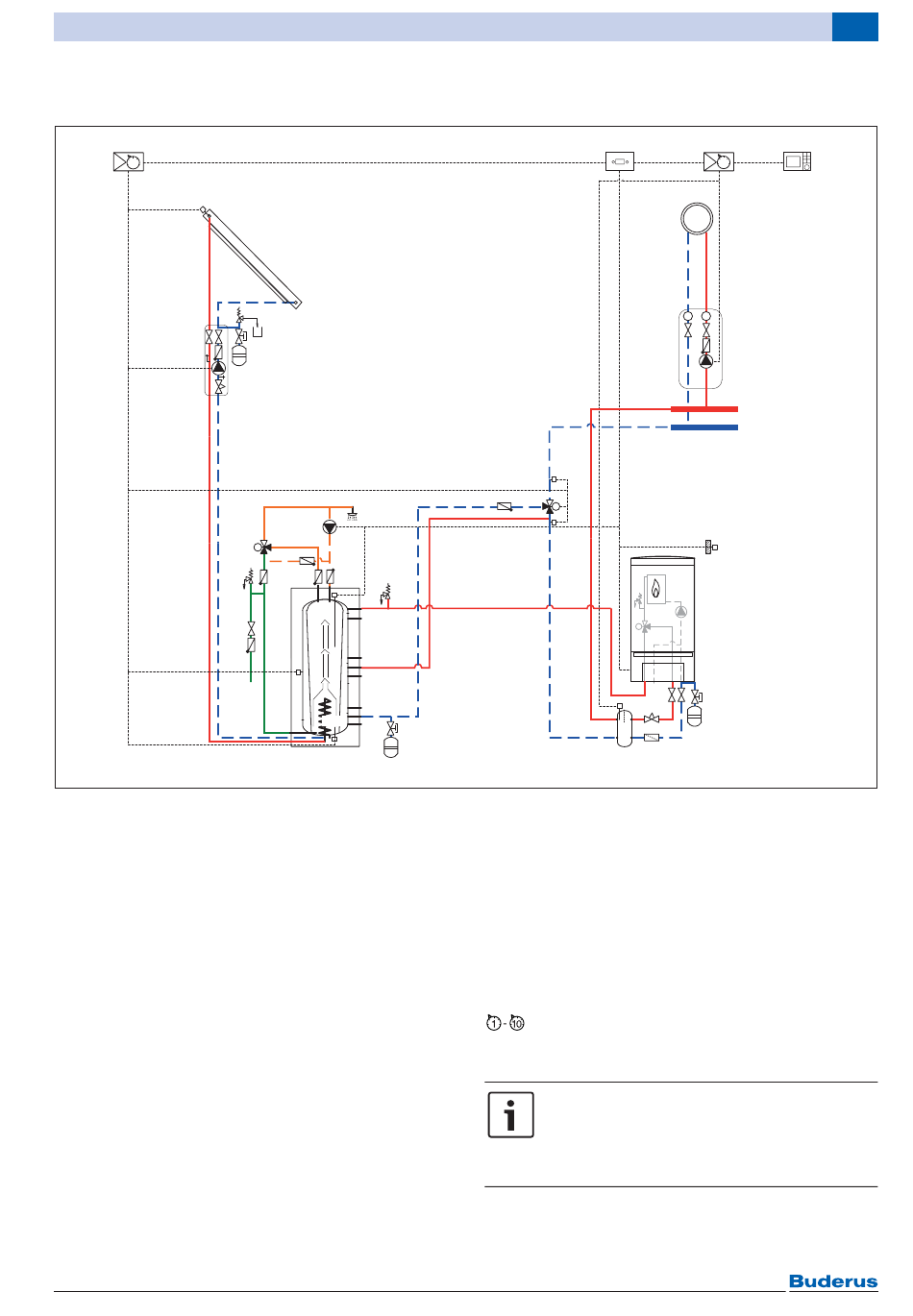

Bild 103 Gas-Brennwertgerät mit Logamatic EMS plus, ein solarer Verbraucher, „Premix Control"
Position des Moduls:
1
Am Wärmeerzeuger
2
Am Wärmeerzeuger oder an der Wand
3
In der Station
4
In der Station oder an der Wand
BC10
Basiscontroller
GB162 Wandhängendes Gas-Brennwertgerät
KS0110 Solarstation
MM50
Heizkreismodul
PC1
Heizungspumpe
PL
Warmwasserspeicher
PS1
Solarpumpe Kollektorfeld 1
PW2
Zirkulationspumpe
RC300 System-Bedieneinheit
SM200 Modul für erweiterte Solaranlagen
T0
Weichentemperaturfühler
T1
Außentemperaturfühler
TS1
Temperaturfühler Kollektorfeld 1
TS2
Temperaturfühler Speicher 1 unten
TS3
Temperaturfühler Speicher 1 Mitte
TS4
Temperaturfühler Heizungsrücklauf in den
Speicher
Logamatic EMS plus – 6 720 809 132 (2014/03)
KS0110
PW2
T
TW1
TS3
TS2
Logalux PL.../2S
BC10
1
TS4
VS1
M
TS8
T0
Logamax plus GB162
TS8
Temperaturfühler Heizungsrücklauf aus dem
Speicher
TW1
Speichertemperaturfühler
VS1
3-Wege-Mischer „Premix Control" (VS1 = An-
schlussklemme im Modul SM200, VS3 = Be-
zeichnung des Mischers im Regler) für
Heizungsunterstützung gemischt;
Stellung „Auf" = Speicher
Stellung „Zu" = Stellung Bypass
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit RC300
Stellung „10" bei Kombination mit SC300
Diese Anlagenhydraulik (Hydrauliknummer
6720806067) sowie weitere Varianten dazu
können Sie der Buderus-Hydraulik-
datenbank entnehmen unter
www.buderus.de/hydraulikdatenbank.
Anlagenbeispiele
10
MM50
RC300
1/3
2
1
T
T
PC1
T1
6 720 806 067-01.1T
127
